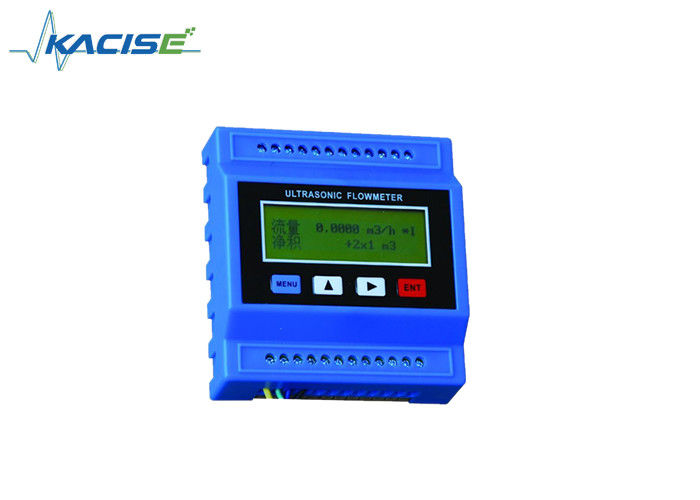

Pequeno medidor de fluxo por ultra-som de tamanho online RTU Alta precisão para medição de líquidos
Introdução
O módulo de fluxo ultrasônico/RTU é amplamente utilizado para vários tipos de medição de líquidos.
A instalação do trilho, sensores são instalados em tubos. Eles são contactados por um cabo especial. Pode medir o fluxo, também pode medir o calor se sensor de temperatura de contato.
Pode ser utilizado na integração de sistemas, recursos hídricos, aplicações de conservação de energia, etc.
Características
1%
- Largo intervalo de medição
Vários tipos de transdutor para seleção, tamanho do tubo de DN15mm a DN6000mm
Adotar a tecnologia de baixa tensão e multi-pulso para melhorar a precisão, a vida útil e a fiabilidade.
Circuito diferencial de recepção/condutor de sinal de duplo equilíbrio para evitar interferências do conversor, torre de TV, linha de alta tensão, etc.
1 sentido de 4-20 mA, como sensor de caudal ou de quantidade de calor; saída OCT de 2 sentidos, como interruptor para o caudal/quantidade de calor; saída de 3 sentidos de 4-20 mA, como colector de dados;2 caminho 3 fios é PT100 sinal de saída de resistores, como um relógio para a quantidade de calor.
- A transmissão está longe e contacta a rede rapidamente.
Suporte RS485 conectar rede sem fio, contato com o GPRS485 pode realizar transmissão sem fio.
Conecte o transdutor de temperatura, pode terminar a medição de calor/energia
Especificações
| Partes |
Parâmetros detalhados |
|
Parte de hospedeiro
|
Teoria |
Intervalo de tempo ultra-sônico |
| |
Precisão |
± 1% |
| |
Método de opção |
Função de barra magnética de suporte de 4 teclados |
| |
Saída de sinal
|
1 canal 4 ~ 20mA @ 0,1% corrente loop de volta, a resistência de carga máxima até 1000 ohms |
| |
|
Saída de pulso OCT de 1 canal (a largura de pulso por defeito é de 200 ms e pode ser modificada entre 6 e 1000 ms) |
| |
|
Saída de relé de 1 canal (3A@220V) |
| |
Entrada de sinal
|
Circuito de retorno de corrente de 3 canais 4-20mA @ 0,1% utilizado para recolher a temperatura, pressão e nível do líquido, etc. |
| |
|
Utilização de entrada de 1 canal mV para pt100 para calorímetro |
| |
Porta digital |
Apoio ao protocolo Mod-bus RS485 e atualização do firmware |
| Cabos |
Cabo especial para RS485, alcance até 1000m |
|
Tubo de roupa
|
Materiais para tubos |
Aço, cimento, cobre, PVC, alumínio, vidro, etc. |
| |
DN interna |
15~6000 mm |
| |
Posição do sensor |
É melhor fixar o sensor na posição de pelo menos 10D longe de upstream, ou 5D longe de upstream, pelo menos 20D longe da saída da bomba ((D é o diâmetro interno do tubo) |
|
Fluxo de fatos
|
Mídia |
Água, água do mar, águas residuais, álcool líquido, cerveja, gás, óleo, etc. |
| |
Temperatura |
-30 a 160°C |
| |
Turbidez |
10h00 não é tanto uma bolacha. |
| |
Velocidade de fluxo |
0 ~ ± 10 m/s |
| Meio Ambiente |
temperatura |
Hospedeiro: -20~60°C; Sensor: -30~160°C |
| |
Humidade |
Anfitrião: 85%RH; Sensor de fluxo: IP68, menos de 2 m debaixo d'água |
| Fornecimento de energia |
DC8~36V ou AC85~265V (opcional) |
| Consumo |
1.5W |
Descrição das peças
Seleção de sensores
Temporário opcional.Sensor
Gráfico de medição
1.Aplicação do tipo de pinça
Fácil de instalar sem interromper fluido, sem danos para a pressão
Instalar e manter o sensor de pinça convenientemente
Pode medir a temperatura do tubo, calcular a quantidade de calor
2.Tipo de ligação
Fácil de instalar sem interromper fluido, sem danos para a pressão
Função estável, contacto com o sensor de temperatura que inserido, calcular a quantidade de calor peloSensor de temperatura.
3.Tipo de tubo
Instalar com fluxo de interrupção
Alta precisão, operação estável, contato com o sensor de temperatura que inserido, calcular a quantidade de calor pelo sensor de temperatura
