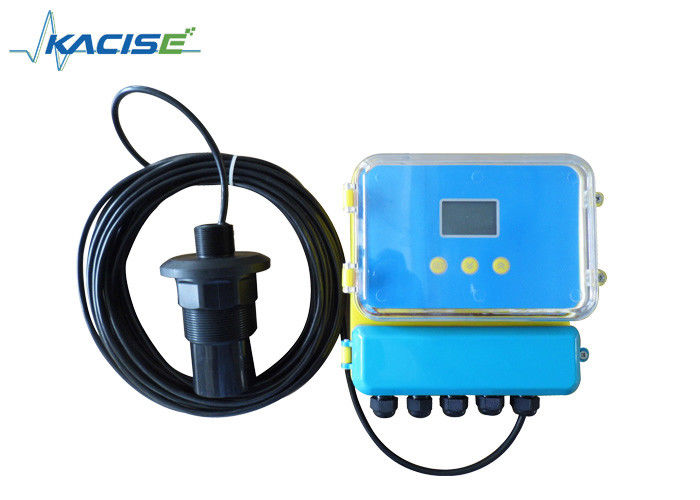

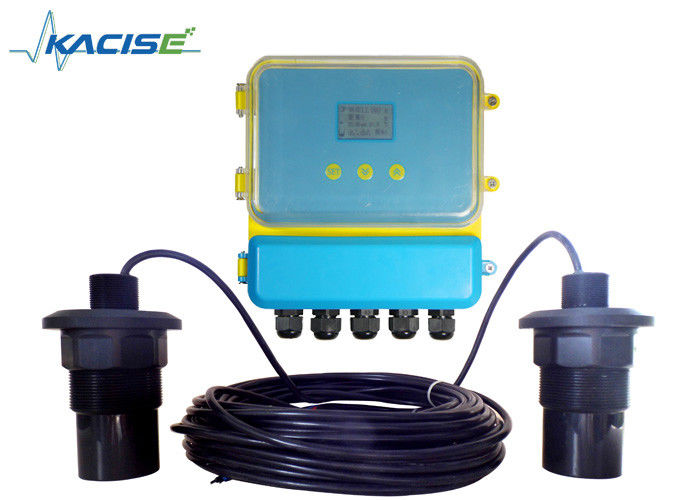

RS485 Output Split Type Ultrasonic Level Difference Meter com faixa de 5-30M e precisão de 0,5% a 1%

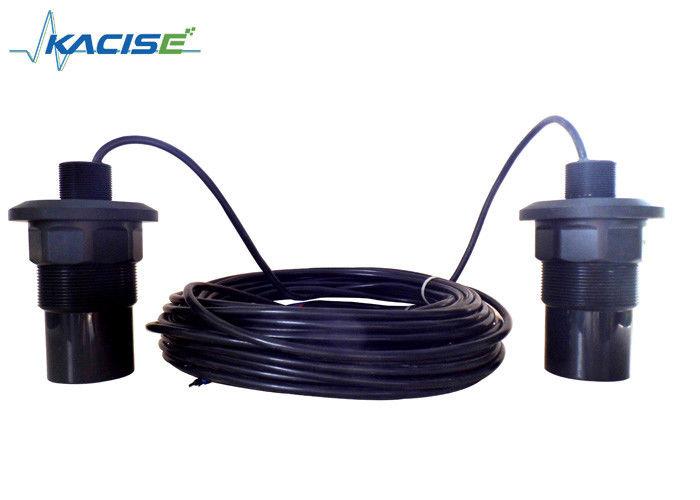

O medidor de diferença de nível ultrassônico tipo split consiste em duas sondas. Geralmente instalado na frente e atrás de grades grossas e finas para medir a diferença antes e atrás da grade. Quando a diferença atingir o valor definido, a raladora começará a funcionar para limpar o lodo e irá parar quando a diferença for inferior ao valor definido.

Estrutura do produto

O método de instalação é igual ao da medição de líquidos. Pode ser instalado no flange que une o tubo conectado do recipiente. O eixo deve apontar para a saída do recipiente ou perpendicular à superfície do meio, a sonda deve poder sair do tubo conectado.

O medidor de diferença de nível ultrassônico que possui menu em chinês e inglês e configuração simples, pode atender a diferentes requisitos do cliente. Normalmente, após seguir as instruções de instalação e definir vários parâmetros, ele começará a funcionar.

Operação simples:

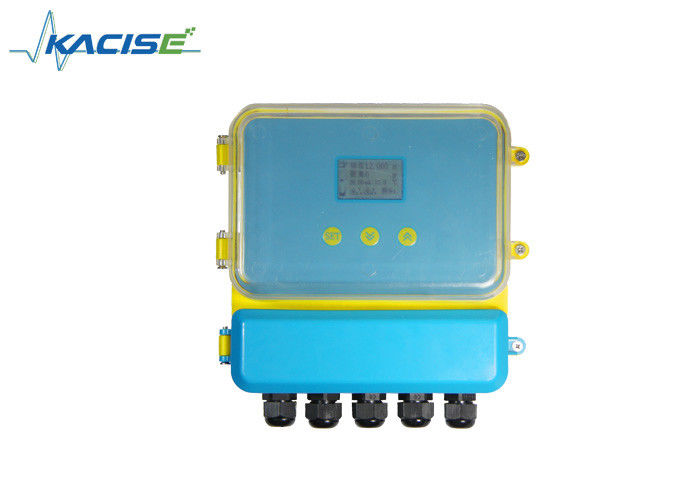

1. Chave: Nossos produtos podem ser depurados através de três teclas no painel. Então, o valor medido é mostrado por LED.



2. Após ligar nosso produto, pressione a tecla SET por dois segundos e entre no menu de primeiro nível.
3. O valor da altura da sonda (No.1) entra na “referência zero 1”, a posição “referência zero 1” pode ser encontrada na tabela de estrutura no menu. (a altura da sonda é a distância da superfície de lançamento da sonda até o fundo).
4. O valor da altura da sonda (No.2) entra na “referência zero 2”. a posição “referência zero 2” pode ser encontrada na foto da estrutura do menu.
5. Definir “4mA” corresponde ao valor da diferença e “20mA corresponde ao valor da diferença.
6. 4mA corresponde ao valor da diferença: a saída é 4mA, quando o valor da diferença é igual ao valor de configuração.
7. 20mA corresponde ao valor da diferença: a saída é 20mA, quando o valor da diferença é igual ao valor de configuração.
8. “Como o valor da diferença corresponde e "20mA corresponde ao valor da diferença, verifique a foto da estrutura do menu.

O medidor ultrassônico de diferença de nível (material, líquido) é usado para medir diferenças de altura de nível ou nível de material nos dois recipientes diferentes.

Fiação elétrica do medidor de diferença de nível ultrassônico

Terminal do medidor de diferença de nível ultrassônico

Aterramento: O primeiro terminal de aterramento do instrumento deve estar realmente aterrado. Não compartilhe o terminal de aterramento com outros dispositivos. Pegue o 4º Terminal. Transdutor:Vermelho: Trans_n transdutor n Azul: Temp n + sensor de temperatura + Preto: Sonda única de fio terra GND: n=1, sondas duplas, n=1,2 Corrente:“corrente＋”conectar mA n+; “corrente－”conectar mA n-/GND sonda única: n=1, sondas duplas, n=1,2 Relé:RLlnA e RLnB mostram abertos; RLnA e RLnC mostram fechado. Sonda única: n=1,2 sondas duplas, n=1,2,3,4 Alimentação: alimentação AC conecta L, N alimentação DC: 24V+ conecta 24VDC+, GND conecta 24VDC-

Observação:

• ① O atraso 1 é usado para o alarme da sonda1, o atraso 2 é usado para o alarme da sonda2. O atraso 3 e o atraso 4 são usados ​​para alarme de diferença.
• ② ★ A saída de mA1+ e mA- é a corrente diferencial. A saída padrão de mA2+ e mA- é a corrente da sonda 2 ou escolha a corrente da sonda 1. (selecione entre “9 modo de trabalho”-------“2 a saída de mA 2”) ★ Como modo de operação de nível de material duplo, a saída de mA 1+ e mA－é a corrente da sonda 1. A saída de mA2+ e mA－ é a corrente da sonda 2.

Cartão de recibo de garantia do medidor de nível ultrassônico e medidor de diferença de nível ultrassônico

Instruções do cartão de garantia do medidor de nível ultrassônico

1. Por favor, mostre o cartão de garantia quando o usuário precisar de manutenção. Dentro do período de garantia, a falha causada pelo uso normal pode usufruir de manutenção gratuita conforme cartão de garantia.
2. O período de garantia: o período de garantia do produto começa a partir da data de aceitação dentro de 12 meses.

A seguinte situação sem garantia gratuita:

1. Produto ou outros componentes além do período de garantia.
2. Devido ao ambiente de uso não atender aos requisitos do produto, como resultado, o hardware não funciona.
3. Devido ao ambiente de energia deficiente ou objetos estranhos nos dispositivos, como resultado, podem ocorrer falhas ou danos.
4. Devido ao não cumprimento dos mesmos de acordo com o manual de operação e considerações, como resultado, levam à falha.
5. Devido a fatores de força maior, como raios, água, fogo e outros fatores naturais, como resultado, levam à falha.
6. Devido a reparos não autorizados, modificações não autorizadas e abuso, como resultado, levam à falha.

1. Por favor, mantenha estas instruções do cartão de garantia seguras, perdidas sem pagamento.

A autoridade para a interpretação deste cartão de garantia pertence à nossa empresa, temos o direito de modificar o conteúdo deste cartão sem aviso prévio.
