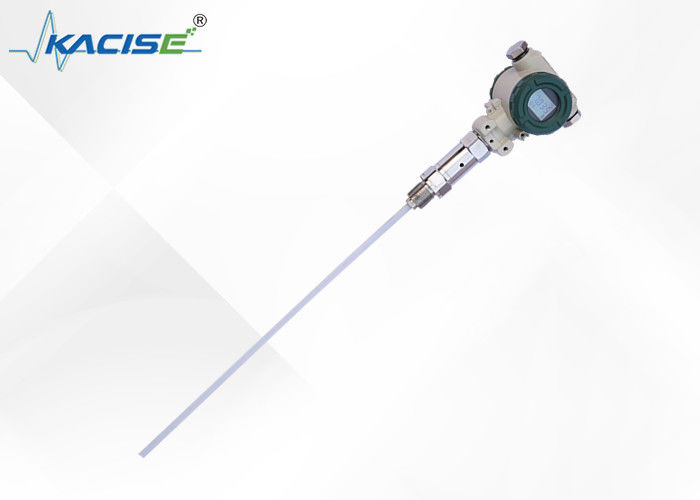

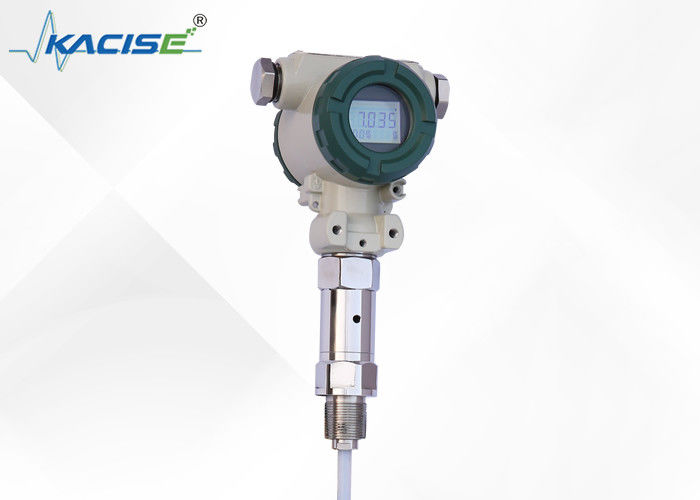

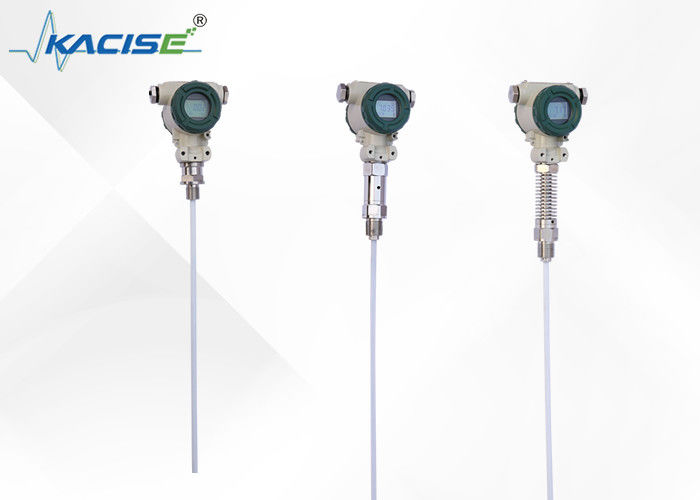

316 Sensor de nível capacitivo de aço inoxidável com proteção IP67 e comunicação HART para ambientes adversos

Descrição do produto:

O transmissor de nível capacitivo da série KCF600 é projetado para detectar continuamente uma variedade de líquidos em condições adversas, como alta temperatura e pressão, alta corrosão, fácil cristalização,e fácil de ligarÉ adequado para medir água, soluções ácidas e alcalinas e o nível de água na caldeira.

Este transmissor de nível não tem partes móveis ou flexíveis, tornando-o altamente confiável e resistente a impactos.Em várias situações, é capaz de substituir os transmissores de nível tradicionais de tipo flutuante, tipo de entrada e tipo de pressão diferencial.

As partes-chave do transmissor de nível KCF600 utilizam circuitos avançados de detecção capacitiva de RF que são compensados com precisão pela temperatura e corrigidos para a linearidade.Isso garante que a saída é um sinal elétrico padronizado (normalmente 4 ~ 20mA)Para configurar o sistema, pode escolher entre os protocolos de comunicação HART, CANBUS e 485.

O transmissor possui um recurso de auto-calibração que abrange toda a faixa, permitindo que os usuários realizem calibrações automáticas "zero" e "range" usando duas teclas.Esta característica permite uma fácil adaptação a situações diversas e complexas.

Características:

Estruturas simples e confiáveis

As estruturas dos nossos produtos são simples e não contêm componentes móveis ou elásticos.Não é necessário reparos regulares de médio ou pequeno porte.

Variedade de saída de sinal

Para facilitar diferentes configurações de sistema, os nossos produtos fornecem uma variedade de opções de saída de sinal para os clientes escolherem.

Precisão de medição

Os nossos produtos são convenientes para medir recipientes de alta temperatura e alta pressão.Forma do recipiente, ou influência da pressão.

Medição de líquidos corressivos

Os nossos produtos são especialmente adequados para medir ácidos, álcalis e outros líquidos corrosivos.

Características de proteção

Os nossos produtos também oferecem uma protecção perfeita contra a sobrecorrência, a sobrevoltagem e a polaridade de potência.

Parâmetros técnicos:

• Faixa de detecção: 0,01 ~ 30 m
• Precisão: nível 0.2Nível 0.5
• Intervalo de pressão: -0,1MPa~32MPa
• Temperatura da sonda: -50 ~ 250 °C
• Temperatura ambiente: -20 a 60 °C
• Temperatura de armazenagem: -55°C+125 °C
• Signais de saída: 4×20mA,4 ~ 20mA com comunicação HART/485/bus CAN
• Voltagem de alimentação: 1228 VDC (deve ser alimentada pela barreira de segurança)
• Fixação: parafusos de montagem M20×1.5,M27×2,Flanca de montagem DN25,DN40,DN50. Especificações especiais podem ser personalizadas
• Materiais molhados: aço inoxidável 316, 1Gr18Ni19Tior ou PTFE
• Estabilidade a longo prazo: ≤ 0,2% FS/ano,
• Desvio de temperatura:≤ 0,02%FS/°C (intervalo de 0°70°C)
• Níveis de explosão: ExiraIIC T6 intrinsecamente seguro, Ext II C T5 ignífugo
• Proteção:IP67
• Parâmetros intrinsecamente seguros:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Instalação e colocação em serviço

O transmissor de nível de cabo e haste tem uma variedade de maneiras fixas de se adaptar às diferentes condições do local.5 fios ou flanges femininos, você pode escolher três métodos de instalação (montado na parede, porta-tubos horizontal e porta-tubos vertical, que o tornam útil na instalação no local.(Com imagens)

Ao medir os meios de maior mobilidade, o utilizador pode escolher a fixação de peso, a fim de evitar que o sensor forme oscilação violenta, o que pode desempenhar o papel da estabilidade do sensor.Os objetos pesados devem ser colocados no fundo do recipiente ao adicionar peso, para não quebrar o fio do sensor.

Quando as condições do local forem más, o utilizador deve utilizar o escudo do sensor para proteger o sensor, a fim de evitar danos causados por corpos estranhos ou afetar a precisão da medição.

Se os recipientes não forem de metal, é necessário colocar o compartimento do transmissor com um acesso por fio no fundo do recipiente quando se utiliza um transmissor de nível de haste KCF600;Caso contrário, a medição não é precisa..

Este produto foi calibrado na fábrica; o ajuste de campo pode ser efectuado pelos seguintes métodos:

A: Método de depuração de circuitos inteligentes:

Site-zero----- Quando o nível do líquido está localizado no lugar mais baixo, mantendo pressionada a tecla "Z" e a tecla "S" por 8 segundos após a mesma hora de liberação, e depois clique na tecla "Z",A corrente de saída é automaticamente ajustada a 4 mA.

Site - preenchido ------ Quando o nível de líquido no lugar mais alto, segurando a tecla "Z" e a tecla "S" por 8 segundos após a mesma hora de liberação, e depois clique na tecla "S",A corrente de saída é automaticamente ajustada a 20 mA.

B: Método de depuração de circuitos analógicos:

Quando o nível do líquido no próximo limite, usar a chave de fenda girando lentamente "Z" potenciômetro, observar as leituras ammeter perto de 4mA

Quando o nível do líquido no limite superior, usar a chave de fenda de rotação lenta "S" potenciômetro e observar as leituras ammeter perto de 20mA

E operá-lo por 2-3 vezes mais, até que o zero e span foram precisos 4mA e 20mA. Após o ajuste, apertar a tampa do transmissor deve ser.

Nota:

1. Os produtos fornecem a certificação do produto e o manual, que têm o número do produto, os parâmetros técnicos, o diagrama de fiação e a data de fabricação, por favor verifique para evitar o erro.
2. A instalação deve basear-se nos tipos de ligação do produto e do fio, verifique se a interface do local é consistente com a interface do produto ou não.Cuidado com a vedação., o binário não pode ser adicionado diretamente à caixa do transmissor e só pode ser adicionado à interface do transmissor de seis partes.
3. A fiação deve ser estritamente de acordo com as instruções da empresa.
4. Este produto é um instrumento de conversão de energia de precisão, proíbe desmontar, colisão, queda e rejeição dura para jogar.
5. O transmissor funciona imediatamente após ligar, mas a saída pode ser estável após aquecimento durante 30 minutos.
6. Uso anormal, desligar a energia, verificar, ou contactar o nosso departamento técnico diretamente.
7. O transporte e armazenagem devem ser para restaurar a embalagem original e armazenados num armazém fresco, seco e ventilado.
8. No processo de instalação, deve ser prestada atenção para evitar a ruptura da pele do fio do sensor.
9. Ao instalar o fio do sensor, a distância da parede da piscina deve ser de pelo menos 10 cm acima, caso contrário a medição não seria precisa.
10. A linha de aterramento de toda a estrutura de PTFE e o nível da haste devem ser conduzidos com meios de medição; caso contrário, a medição não seria precisa.
11. O local de instalação deve tomar medidas eficazes de protecção contra raios.
12. As câmaras de qualquer transmissor desta série devem estar aterradas; a resistência de aterragem deve ser inferior a 4Ω.
13. A barreira de segurança deve ser certificada à prova de explosão; os requisitos de instalação devem seguir os requisitos das instruções.
14. Quando o transmissor é utilizado na zona "0", os transformadores de potência com barreira devem satisfazer os requisitos da norma GB3836.4-2000 n.o 8.1.

Aplicações:

• Indústria do petróleo e do gás: O Kacise Fluid Level Meter é uma solução perfeita para medir os níveis de combustível em tanques e gasodutos.O sensor de nível de combustível capacitivo pode detectar alterações nos níveis de combustível com alta precisão, facilitando a monitorização do consumo de combustível e a prevenção do roubo de combustível.
• Indústria Química: O medidor de nível de fluido é ideal para medir os níveis de líquido em reatores químicos, tanques de armazenamento e tubulações.O material molhado em PTFE garante que o produto seja altamente resistente à corrosão e aos danos causados por produtos químicos agressivos.
• Indústria de tratamento de água: O medidor de nível de fluido Kacise é adequado para medir os níveis de água em torres de água, plantas de tratamento de água e tubulações.O sensor capacitivo de nível de água pode detectar alterações nos níveis de água com alta precisão, facilitando o controlo do consumo de água e a prevenção da escassez de água.

O medidor de nível de fluido tem excelente desvio de temperatura e estabilidade a longo prazo, garantindo que as leituras precisas sejam mantidas ao longo do tempo.02%FS/°C (intervalo de 0°70°C), e a estabilidade a longo prazo é ≤ 0,2% FS/ano.

O medidor de nível de fluido tem uma faixa de pressão de -0,1MPa~32MPa, tornando-o adequado para utilização numa ampla gama de aplicações industriais.incluindo 4 ′ 20 mA,4 ~ 20mA com comunicação HART/485/CAN Bus.

O medidor de nível de fluido está disponível para compra em caixas de papelão, com uma quantidade mínima de encomenda de 2. O produto é entregue dentro de 5 dias úteis, e os termos de pagamento exigem pagamento antecipado de 100%.

Personalização:

O sensor capacitivo de nível de fluido KCF6021-1-625mm tem uma faixa de 0,01 ~ 30 M e pode ser usado para medir o nível de vários líquidos.02%FS/°C na faixa de 0°70°C e pode operar em temperaturas que variam de -20~60°CO produto tem uma classificação de proteção IP67 e pode ser utilizado em ambientes adversos.

Apoio e Serviços:

• Assistência em caso de problemas com o dispositivo
• Serviços de reparação e manutenção do dispositivo
• Documentação técnica e manuais de utilização
• Atualizações de firmware e software
• Formação e formação sobre a utilização e manutenção do dispositivo
• Garantia e suporte pós-garantia

Embalagem e transporte:

O medidor de nível de fluido é embalado em uma caixa de papelão resistente com inserções de espuma para proteger o produto durante o transporte e manuseio.

Transporte marítimo:

O medidor de nível de fluido é enviado através de um serviço de correio confiável que garante a entrega rápida e segura.e outras informações de transporte necessárias.
