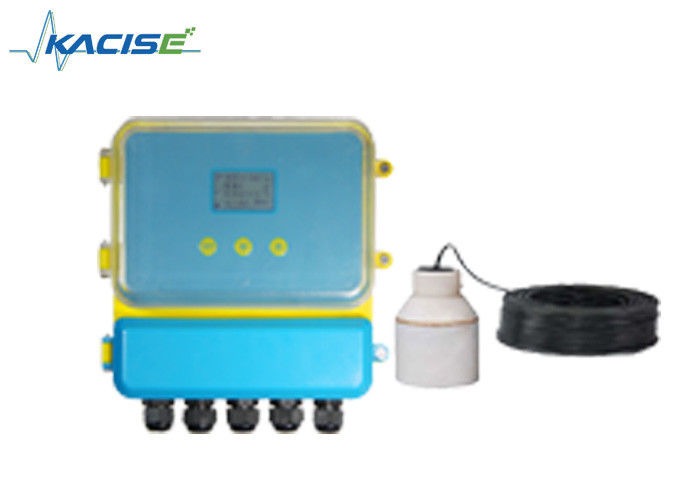

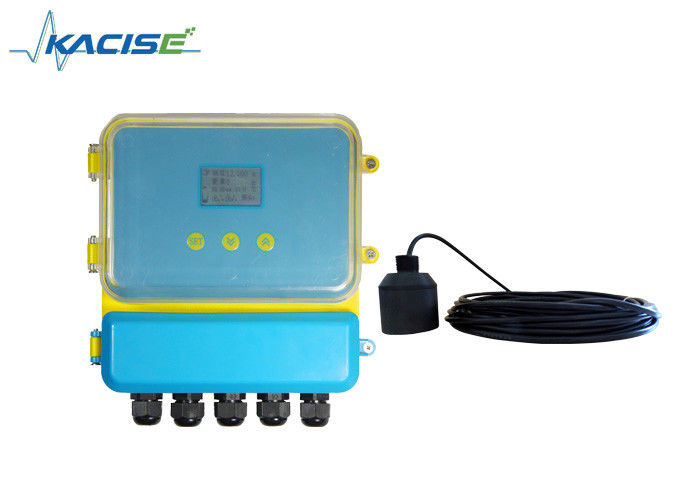

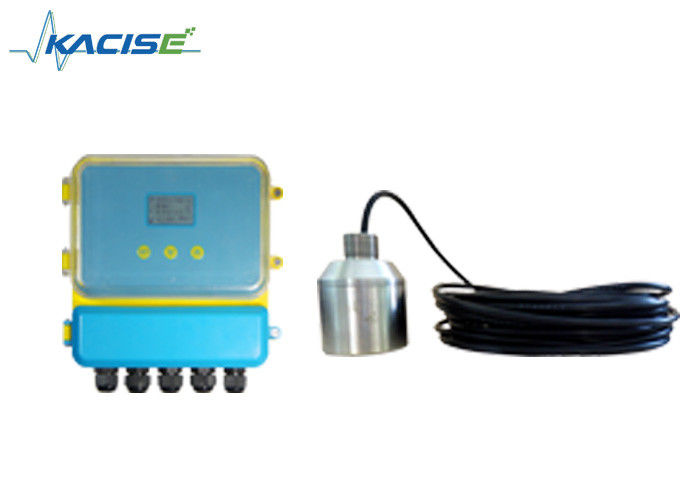

Detector de nível de lama por ultra-som de alta precisão

RS485 Ultrassônico Medidor de Nível de Lodo 5-70M Instrumento de Interface de Lodo

Medição em sólido

Flange de instalação

O método de instalação é o mesmo que a medição de líquidos, podendo ser instalado na flange que une o tubo de recipiente ligado.O eixo deve apontar para a saída do reservatório ou perpendicular à superfície do meio, a sonda deve ser capaz de sair do tubo conectado.

O medidor de diferença de nível ultrasônico que tem menu chinês e inglês e simples

Normalmente, depois de seguir as instruções de instalação, depois de definir vários parâmetros, ele começará a funcionar.

Operação simples:

1. Chave: Os nossos produtos podem ser depurados através de três teclas no painel.

2Após ligar o nosso produto, pressione a tecla SET durante dois segundos e entre no menu do primeiro nível.

3. O valor de altura da sonda ((No.1) entradas para a posição de referência zero 1, a posição de referência zero 1 pode ser encontrada na tabela de estrutura no menu.(a altura da sonda é a distância da superfície de lançamento da sonda até ao fundo).

4. O valor de altura da sonda ((No.2) entradas para o “referência zero 2 ”. a “referência zero 2 ”posição pode ser encontrada estrutura foto do menu.

5O conjunto de 4mA corresponde ao valor da diferença e de 20mA corresponde ao valor da diferença.

• 4mA corresponde ao valor da diferença: saída é 4mA, quando o valor da diferença é igual adefinição de valor.
• 20mA corresponde a um valor de diferença:a saída é de 20mA, quando o valor de diferença é igual adefinição de valor.
• ¢Como o valor da diferença correspondente e o valor da diferença correspondente de 20mA, por favorVerifique a foto da estrutura do menu.

One. AppLica)Tion

O medidor de diferença de nível ultrasônico (material, líquido), é usado para medir diferenças de altura de nível ou nível de material em dois diferentes recipientes.

Tr- Não.. WirIn

Conexão elétrica do medidor de diferença de nível ultra-sônico

Terminal do medidor de diferença de nível ultra-sônico

Instruções de fiação

Termo de terra: o primeiro terminal de terra do instrumento deve estar realmente aterrado. Não compartilhe o terminal de terra com outros dispositivos. Pegue o 4o terminal. Transdutor:

• Vermelho: Trans_n transdutor n
• Azul: Temp n + sensor de temperatura +
• Preto: fio de terra GND
• sonda única: n=1, sondas duplas, n=1,2 Corrente: ∆corrente+ ∆conexão mA n+; ∆corrente- ∆conexão mA n-/GND
• sonda única: n=1, sondas duplas, n=1,2 Relay:RLlnA e RLnB mostram-se abertas; RLnA e RLnC mostram-se fechadas. sonda única: n=1,2 sondas duplas, n=1,2,3,4
• Potência: potência AC liga L, N potência DC: 24V+ liga 24VDC+, GND liga 24VDC-

Nota:

1 O atraso 1 é utilizado para o alarme da sonda 1, o atraso 2 é utilizado para o alarme da sonda 2. O atraso 3 e o atraso 4 são utilizados para o alarme da diferença.

②
★ A saída de mA1+ e mA- é a corrente diferencial.A saída padrão de mA2+ e mA- é a corrente da sonda 2 ou escolha a corrente da sonda 1.
★ Como modo de funcionamento do nível de material duplo, a saída de mA 1+ e mA- é a corrente da sonda 1.
