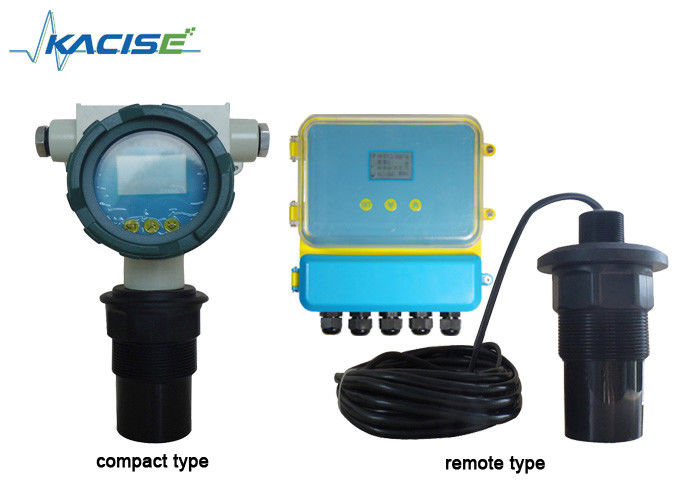

Medidor de nível ultrassônico à prova de explosão com longo alcance e alta precisão para aplicações industriais

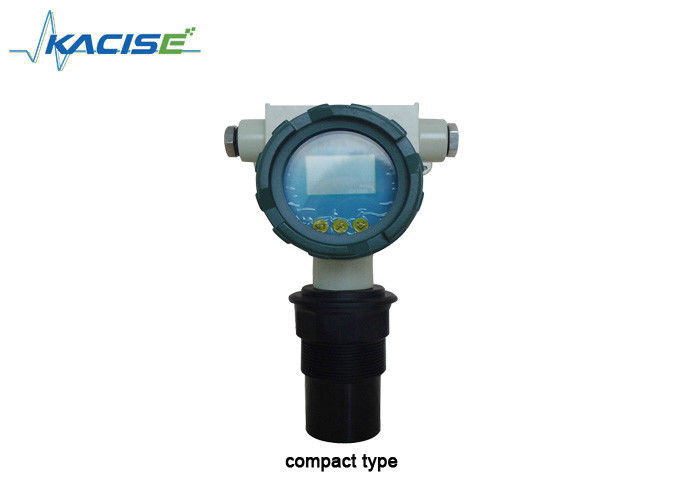

O medidor de nível ultra-sônico de tipo compacto é um equipamento de baixo custo para medição de nível de líquido, lodo e sólido no campo da indústria.indústria metalúrgica e de máquinas.

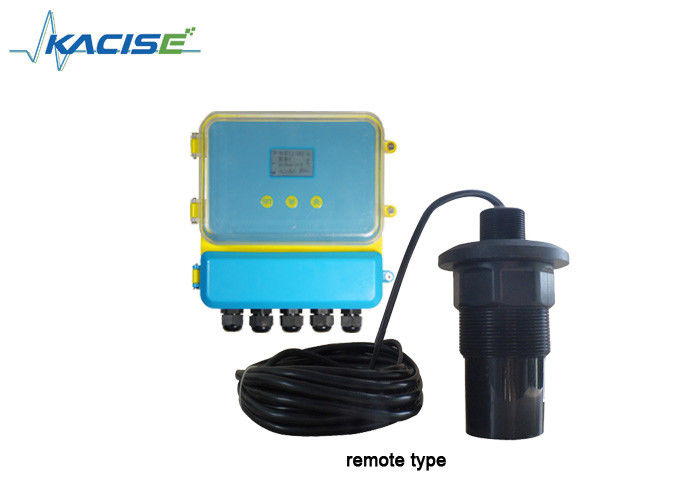

O medidor de nível de ultrassom do tipo Remort é um equipamento de baixo custo para medição de nível de líquido, lodo e sólido no campo industrial.É mais adequado para tanques., depósito e instalação de suportes.

É amplamente utilizado no tratamento de água, projeto municipal, indústria química, metalúrgica e de fabricação de máquinas.

Estrutura do produto

O método de instalação é o mesmo que a medição de líquidos, podendo ser instalado na flange que une o tubo de recipiente ligado.O eixo deve apontar para a saída do reservatório ou perpendicular à superfície do meio, a sonda deve ser capaz de sair do tubo conectado.

O medidor de diferença de nível ultrasônico que tem menu chinês e inglês e configuração simples, pode atender a diferentes requisitos do cliente.Em seguida, definir vários parâmetros, vai começar a funcionar.

Operação simples:

1. Chave: Os nossos produtos podem ser depurados através de três teclas no painel.
2. Depois de ligar o nosso produto, pressione a tecla SET durante dois segundos e entre no menu do primeiro nível.
3. O valor de altura da sonda ((No.1) entradas para a posição de zero de referência, pode ser encontrado na tabela de estrutura no menu.(a altura da sonda é a distância da superfície de lançamento da sonda até ao fundo).
4. O valor de altura da sonda ((No.2) entradas para o “referência zero 2 “. a “referência zero 2 “posição pode ser encontrada estrutura foto do menu.
5. Conjunto 4mA corresponde ao valor da diferença e "20mA corresponde ao valor da diferença.
6. 4 mA corresponde a um valor de diferença: saída é 4 mA, quando o valor de diferença é igual ao valor de definição.
7. 20mA corresponde a um valor diferencial:a saída é de 20mA, quando o valor diferencial é igual ao valor de definição.
8. Como o valor da diferença corresponde e "20mA corresponde valor da diferença, por favor verifique a foto da estrutura do menu.

O medidor de diferença de nível ultrasônico (material, líquido), é usado para medir diferenças de altura de nível ou nível de material em dois diferentes recipientes.

Conexão elétrica do medidor de diferença de nível ultra-sônico

Terminal do medidor de diferença de nível ultra-sônico

Termo de terra: o primeiro terminal de terra do instrumento deve estar realmente aterrado. Não compartilhe o terminal de terra com outros dispositivos. Pegue o 4o terminal. Transdutor: Vermelho: Trans_n transdutor n Azul:Temp n + sensor de temperatura + Preto: GND fio de terra sonda única: n=1, sondas duplas, n=1,2 Corrente:?? corrente+?? ligação mA n+; ?? corrente-?? ligação mA n/GND sonda única: n=1, sondas duplas, n=1,2 Relay:RLlnA e RLnB mostram aberto;RLnA e RLnC show fechado. sonda única: n=1,2 sondas duplas, n=1,2,3,4 Potência: potência AC liga L, N potência DC: 24V+ liga 24VDC+, GND liga 24VDC-

Nota:

1. O atraso 1 é utilizado para o alarme da sonda 1, o atraso 2 é utilizado para o alarme da sonda 2.
2. Para o alarme de diferença são utilizados o atraso 3 e o atraso 4.
3. ★ A saída de mA1+ e mA- é a corrente diferencial. A saída padrão de mA2+ e mA- é a corrente da sonda 2 ou escolha a corrente da sonda 1.
4. ★ Como modo de funcionamento do nível de material duplo, a saída de mA 1+ e mA- é a corrente da sonda 1.

Cartão de recibo de garantia do medidor de níveis ultrasónicos e do medidor de diferença de nível ultrasónico

Instruções do cartão de garantia do medidor de nível ultrasónico

1. Por favor, mostre o cartão de garantia, quando o usuário precisa de manutenção.
2. Período de garantia: o período de garantia do produto começa a contar da data de aceitação no prazo de 12 meses.

1. Produto ou outros componentes após o período de garantia.
2. Devido ao ambiente de utilização não pode satisfazer os requisitos do produto, como resultado, o hardware não funciona.
3. Devido ao ambiente de energia pobre ou objetos estranhos nos dispositivos, como resultado, levar a falha ou danos.
4. Devido à falha em segui-los de acordo com o manual de operação e considerações, como resultado, levar a falha.
5. Devido a fatores de força maior, como raios, água, incêndio e outros fatores naturais, como resultado, levar a falha.
6. Devido a reparações não autorizadas, modificações não autorizadas, abuso, como resultado, levar a falha.

1. Por favor, guarde estas instruções, cartão de garantia em segurança, perdidos sem pagamento.

A autoridade para a interpretação deste cartão de garantia pertence à nossa empresa, temos o direito de modificar o conteúdo deste cartão sem aviso prévio.
