Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE / ISO / Explosion-proof |
Número do modelo: | KTF |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caixa de madeira |
Tempo de entrega: | 5~8 dias de trabalho |
Termos de pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000pcs |
Meio: | diesel, óleo, líquido, combustível diesel, óleo, água pura, alimento, óleo | Pressão: | 1.6MPa; 2.5MPa; 4.0MPa; 6.4M |
---|---|---|---|
A instalação: | Linha; Tubulação; Telecontrole; Inserção, flange | Uma comunicação: | RS-485 /MODBUS |
Precisão: | /1.0 1,5% % | Saída: | CERVO /4-20mA /RS485 /Pulse |
Material: | Steel/SS316L inoxidável /316 | Fonte de alimentação: | Bateria de lítio de 12-24VDC /3.6V |
Classe da proteção: | IP65 ou IP68 | ||
Realçar: | medidor de fluxo do combustível diesel,medidor de fluxo à prova de explosões |

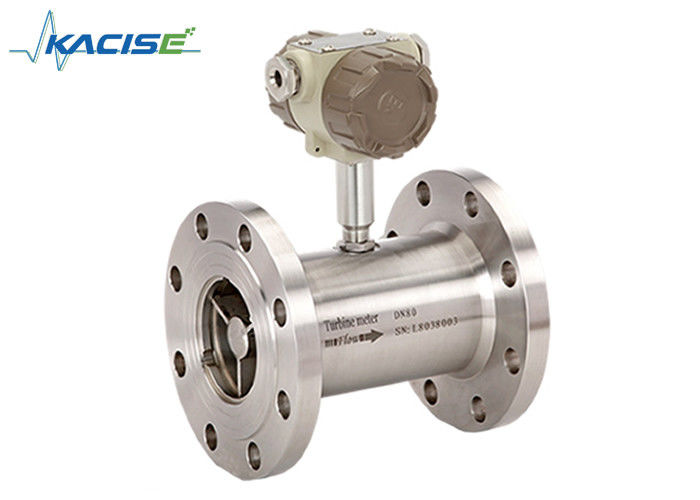

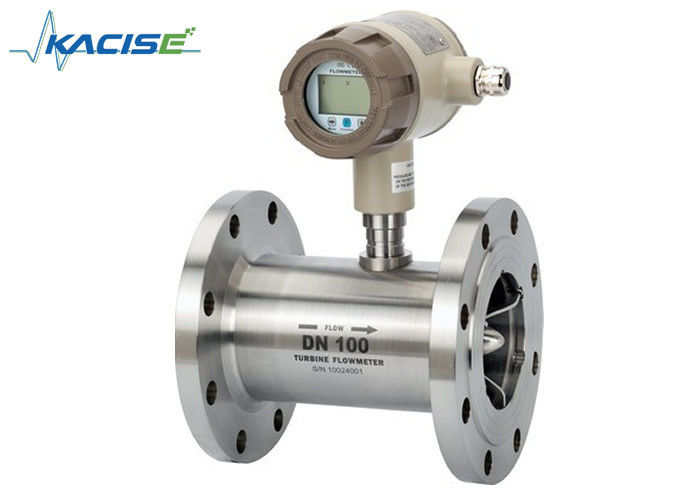

o fuelóleo diesel da Ex-prova/óleo vegetal/palma lubrificam o medidor de fluxo solvente de aço inoxidável da turbina da flange 24VDC
Descrição
O medidor de fluxo da turbina é um tipo do medidor de fluxo da velocidade com função da compensação da temperatura e da pressão. Pertence a um tipo do medidor de fluxo da velocidade. Seu princípio de trabalho é como segue: o poder do líquido de fluxo conduz a lâmina de turbina para girar, e sua velocidade de rotação é aproximadamente proporcional ao caudal do volume. O medidor de fluxo da turbina é amplamente utilizado no petróleo, indústria química, energia elétrica, rede da tubulação de gás, gás urbano e outros campos, e é amplamente utilizado no pagamento de comércio devido a sua precisão de medição alta, boa repetibilidade e estabilidade, vasta gama, resposta rápida fluir mudanças, capacidade antiparasitária forte, transmissão fácil do sinal e outras características.
O medidor de fluxo da turbina de KXTUF é o uso de tecnologia de microprocessador avançada da único-microplaqueta da baixa potência desenvolveu a integração do totalizer do sensor e da exposição de fluxo da turbina do medidor esperto novo, com uma estrutura compacta, as leituras intuitivas claras, confiança alta, sem interferência exterior do poder, anti-relâmpago, vantagem óbvia do baixo custo, é amplamente utilizado medir a tubulação fechado e o 1Cr18Ni9Ti de aço inoxidável, o 2Cr13 e o corindo Al2O3, o carboneto não corrói-se, e nenhuma fibra, partículas e outras impurezas, viscosidade kinematic na temperatura de funcionamento é menos de 5 o ² do × 10-6m/s do líquido, para a viscosidade kinematic mais de 5 o ² do × 10-6m/s do líquido, pode ser controle quantitativo, alarme excessivo, etc., é um medidor da medida e da energia de fluxo ideal.
Características
Precisão alta do ☆, geralmente até ±1%R, ±0.5%R, precisão alta até 0.2%R
repetibilidade do ☆Good, repetibilidade a curto prazo até 0,05% ~ 0,2%, no pagamento de comércio são a escolha preferida do medidor de fluxo.
Saída do ☆ do sinal da frequência do pulso, apropriada para o totalizer e a conexão com o PC; nenhuns deslocamento zero e interferência forte resistem
O ☆ que o sinal de alta frequência (3~4KHz) pode ser obtido, a definição do sinal é forte.
Vasta gama do ☆, meio e grande diâmetro até o 1:20, calibre pequeno 1: 10.
Estrutura compacta do ☆ & manutenção conveniente
Especificações
Paremeter | Valor | Unidade | |
Diâmetro |
Linha | 4, 6, 10, 15, 20, 25, 32, 40 | milímetro |
Flange (braçadeira) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | milímetro | |
Precisão | ±1, ±0.5, ±0.2 (personalizados) | %R | |
Relação da escala | 1:10, 1:15, 1:20 | ||
Material do sensor | 304, 316 (L) etc. de aço inoxidável. | ||
Funcionamento ambiente |
Temp médio. | -20~120 | °C |
Temp ambiental | -10~55 | °C | |
Humidade relativa | 5%~90% | ||
Pressão atmosférica | 86~106 | KPa | |
Saída do sinal |
Sensor: sinal da frequência do pulso, baixo level≤0.8V elétrico, ≥8V de nível elevado Transmissor: dois fio, sinal atual da C.C. de 4-20 miliampère |
||
Relação do Comm | RS485 | ||
Fonte de alimentação
|
Sensor: C.C. de +12V, C.C. de +24V (opcional) Transmissor: C.C. de +24V Tipo local da indicação: pilha incorporado do lítio 3V ou +24VDC externo |
|
|
Fio da transmissão do sinal | STVPV3×0.3 (3 fio), 2×0.3 (fio 2) |
|
|
Distância de transmissão | Não mais de 1000 | m | |
Linha relação do sinal |
Tipo básico: Conector de Hausman ou fio de 3 núcleos; Tipo à prova de explosões: M20 × 1,5 (f) |
||
categoria da Explosivo-prova |
Tipo básico: prova da não-explosão; tipo à prova de explosões: ExdIIBT6 |
||
Nível da proteção | IP65 |
Informação pedindo
Modelo | Observações | |||||||
KTF | ||||||||
DN | 4 | 4 milímetros | ||||||
6 | 6 milímetros | |||||||
10 | 10 milímetros | |||||||
15 | 15 milímetros | |||||||
20 |
|
20 milímetros | ||||||
25 | 25 milímetros | |||||||
32 | 32 milímetros | |||||||
40 | 40 milímetros | |||||||
50 | 50 milímetros | |||||||
65 | 65 milímetros | |||||||
80 | 80 milímetros | |||||||
100 | 100 milímetros | |||||||
125 | 125 milímetros | |||||||
150 | 150 milímetros | |||||||
200 | 200 milímetros | |||||||
Tipo | N | Tipo do sensor: +12V ou 24V poder, sinal de pulso do sistema do fio da saída 3 | ||||||
Tipo do transmissor: poder de +24V, fio 4-20 miliampère da saída 2 | ||||||||
B | Tipo esperto: pilha do lítio, indicador local, sem saída do sinal | |||||||
C | Tipo esperto: poder de +24V, indicador local, 2 saída do fio 4-20mA/pulse | |||||||
C1 | Tipo esperto: poder de +24V, indicador local, uma comunicação RS485 | |||||||
protocolo | ||||||||
C2 | Tipo esperto: poder de +24V, indicador local, protocolo do CERVO | |||||||
Precisão | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (encomenda especial, prazo de entrega longo) | |||||||
Escala | W | Escala de medição prolongada | ||||||
S | Escala de medição padrão | |||||||
Material do corpo | S | 304 SS | ||||||
L | 316 (L) SS | |||||||
À prova de explosões | N | Não à prova de explosões | ||||||
E | À prova de explosões, ExdIIBT6 | |||||||
Avaliação da pressão | N | Normal | ||||||
H (x) |
Alta pressão |
