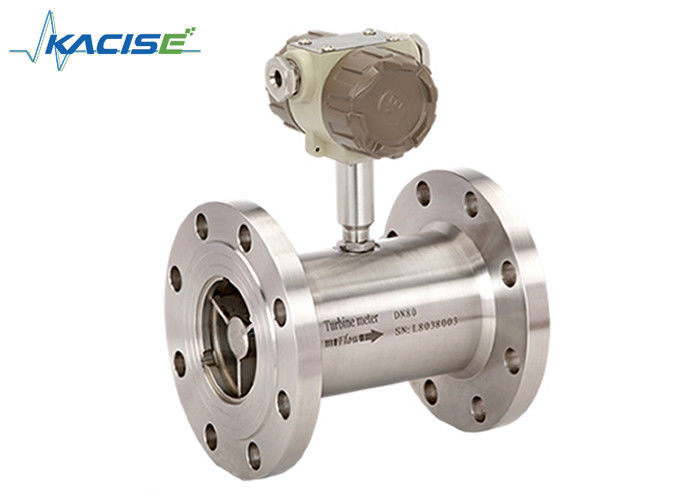

Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha

Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha

  • Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha
  • Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha
Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha
Detalhes do produto:
Lugar de origem: China
Marca: Kacise
Certificação: CE / ISO / Explosion-proof
Número do modelo: KTF
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: Negotiable
Detalhes da embalagem: caixa/caixa de madeira
Tempo de entrega: 5~8 dias de trabalho
Termos de pagamento: L/C, D/A, T/T, Western Union, MoneyGram
Habilidade da fonte: 1000pcs
Contato
Descrição de produto detalhada
DN (milímetro): DN4~DN300 Pressão: 1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, especial
Meio: Baixo liquild não corrosivo da velocidade sem impureza Comunicação: RS-485 /MODBUS
Precisão: 0,5%/1,0% saída: Pulso, 4-20mA saída análoga, RS485, cervo
Materiais: Steel/SS316L inoxidável /316 Fonte de Alimentação: bateria de lítio de 12-24VDC /3.6V
Classe da proteção: IP65 ou IP68 Ex-prova: ExmdΙΙBT4
Realçar:

medidor do volume de água da turbina

,

medidor de fluxo do combustível diesel

Tipo sanitário medidor de fluxo do medidor de fluxo do OEM do uísque da indústria alimentar da turbina da conexão da Tri braçadeira/medidor fluxo da cerveja/leite



Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha 0

Descrição



O medidor de fluxo do metera do fluxo da turbina que se aplicou extensamente nas indústrias de farmacêutico, o alimento, a bebida para a medida, o tratamento por lotes, o controle, o enchimento, a peça de gerencio etc. do medidor de fluxo são feitos do material especial que possui o bom desempenho da prova do anti-corrosivo e da oxidação. A estrutura do medidor de fluxo é precisão do special e repetibilidade projetadas e extremamente aprovadas do medidor de fluxo. Produto igualmente com conexão fácil da manutenção, que é apropriada para indústrias farmacêuticas e de bebidas.



Características

Precisão alta do ☆, geralmente até ±1%R, ±0.5%R, precisão alta até 0.2%R
repetibilidade do ☆Good, repetibilidade a curto prazo até 0,05% ~ 0,2%, no pagamento de comércio são a escolha preferida do medidor de fluxo.
Saída do ☆ do sinal da frequência do pulso, apropriada para o totalizer e a conexão com o PC; nenhuns deslocamento zero e interferência forte resistem
O ☆ que o sinal de alta frequência (3~4KHz) pode ser obtido, a definição do sinal é forte.
Diâmetro até o 1:20, calibre pequeno 1 da vasta gama do ☆, o médio e o grande: 10.
Estrutura compacta do ☆ & manutenção conveniente



Especificações



Paremeter Valor Unidade



Diâmetro

Linha 4, 6, 10, 15, 20, 25, 32, 40 milímetro
Flange (braçadeira) 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 milímetro
Precisão ±1, ±0.5, ±0.2 (personalizado) %R
Relação da escala 1:10, 1:15, 1:20
Material do sensor 304, 316 (L) etc. de aço inoxidável.



Trabalho

ambiente

Temp médio. -20~120 °C
Temp ambiental -10~55 °C
Humidade relativa 5%~90%
Pressão atmosférica 86~106 KPa
Saída do sinal

Sensor: sinal da frequência do pulso, baixo level≤0.8V bonde, nível elevado ≥8V

Transmissor: dois fio, sinal da corrente da C.C. de 4-20 miliampère


Relação do Comm RS485



Fonte de alimentação



Sensor: C.C. de +12V, C.C. de +24V (opcional)

Transmissor: C.C. de +24V

Tipo local da indicação: pilha incorporado do lítio 3V ou +24VDC externo



Fio da transmissão do sinal STVPV3×0.3 (3 fio), 2×0.3 (fio 2)



Distância de transmissão Não mais de 1000 m
Linha relação do sinal

Tipo básico: Conector de Hausman ou fio de 3 núcleos;

Tipo à prova de explosões: M20 × 1,5 (f)


categoria da Explosivo-prova

Tipo básico: prova da não-explosão;

tipo à prova de explosões: ExdIIBT6


Nível da proteção IP65

























































Escala de medição & pressão de funcionamento



Diâmetro

(milímetro)

Escala padrão (m3/h) Escala prolongada (m3/h)

Conexão normal &

Avaliação da pressão (MPa)

Avaliação especial da pressão (MPa) (conexão da flange)
DN4 0.04~0.25 0.04~0.4 Linha connection/6.3 10, 16, 25
DN6 0.1~0.6 0.06~0.6 Linha connection/6.3 10, 16, 25
DN10 0.2~1.2 0.15~1.5 Linha connection/6.3 10, 16, 25
DN15 0.6~6 0.4~8 Linha connection/6.3 4,0, 6,3, 10, 16, 25
Flange connection/2.5
DN20 0.8~8 0.45~9 Linha connection/6.3 4,0, 6,3, 10, 16, 25
Flange connection/2.5
DN25 1~10 0.5~10 Linha connection/6.3 4,0, 6,3, 10, 16, 25
Flange connection/2.5
DN32 1.5~15 0.8~15 Linha connection/6.3 4,0, 6,3, 10, 16, 25
Flange connection/2.5
DN40 2~20 1~20 Linha connection/6.3 4,0, 6,3, 10, 16, 25
Flange connection/2.5
DN50 4~40 2~40 Flange connection/2.5 4,0, 6,3, 10, 16, 25
DN65 7~70 4~70 Flange connection/2.5 4,0, 6,3, 10, 16, 25
DN80 10~100 5~100 Flange connection/2.5 4,0, 6,3, 10, 16, 25
DN100 20~200 10~200 Flange connection/2.5 4,0, 6,3, 10, 16, 25
DN125 25~250 13~250 Flange connection/1.6 2,5, 4,0, 6,3, 10, 16
DN150 30~300 15~300 Flange connection/1.6 2,5, 4,0, 6,3, 10, 16
DN200 80~800 40~800 Flange connection/1.6 2,5, 4,0, 6,3, 10, 16



Dimensão

Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha 1

Diagrama 1 (DN4~DN10): Tipo de conexão rosqueado sensor de fluxo da turbina (que inclui a seção reta da tubulação).

Diagrama 2 (DN15~DN40): Desenho conectado linha do tamanho do sensor de fluxo.

Diagrama 3 (DN4~DN10): Desenho conectado flange do sensor de fluxo da turbina.

O método da instalação do sensor de acordo com especificações diferentes, adota a linha ou a conexão da flange, o método da instalação é mostrada no diagrama 1, 2, 3



Dimensões da instalação



Diâmetro (milímetros) L (milímetros) G K (milímetros) D (milímetros) n (furo)
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 Φ65 Φ14 4
20 80 G1 Φ75 Φ14 4
25 100 G5/4 Φ85 Φ14 4
32 140 G2 Φ100 Φ14 4
40 140 G2 Φ110 Φ18 4
50 150   Φ125 Φ18 4
65 170   Φ145 Φ18 4
80 200   Φ160 Φ18 8
100 220   Φ180 Φ18 8
125 250   Φ210 Φ18 8
150 300   Φ240 Φ22 8
200 360   Φ295 Φ22 12



Informação pedindo



Modelo Observações
KTF
DN 4             4 milímetros
6             6 milímetros
10             10 milímetros
15             15 milímetros
20             20 milímetros
25             25 milímetros
32             32 milímetros
40             40 milímetros
50             50 milímetros
65             65 milímetros
80             80 milímetros
100             100 milímetros
125             125 milímetros
150             150 milímetros
200             200 milímetros
Tipo N           Tipo do sensor: o poder +12V ou 24V, output o sinal de pulso do sistema de 3 fios
A           Tipo do transmissor: o poder de +24V, output 2 o fio 4-20 miliampère
B           Tipo esperto: pilha do lítio, indicador local, sem saída do sinal
C           Tipo esperto: poder de +24V, indicador local, 2 saída do fio 4-20mA/pulse
C1           Tipo esperto: poder de +24V, indicador local, uma comunicação RS485
            protocolo
C2           Tipo esperto: poder de +24V, indicador local, protocolo do CERVO
Precisão 05         0,5
10         1,0
02         0,2 (encomenda especial, prazo de entrega longo)
Escala W       Escala de medição prolongada
S       Escala de medição padrão
Material do corpo S     304 SS
L     316 (L) SS
À prova de explosões N   Não à prova de explosões
E   À prova de explosões, ExdIIBT6
Avaliação da pressão N Normal
H (x) De alta pressão

















































































Fabricação e estoques



Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha 2





































































































Empacotamento



Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha 3



Aplicação



Medidor de fluxo líquido da turbina do produto comestível com conexão do processo da linha 4
