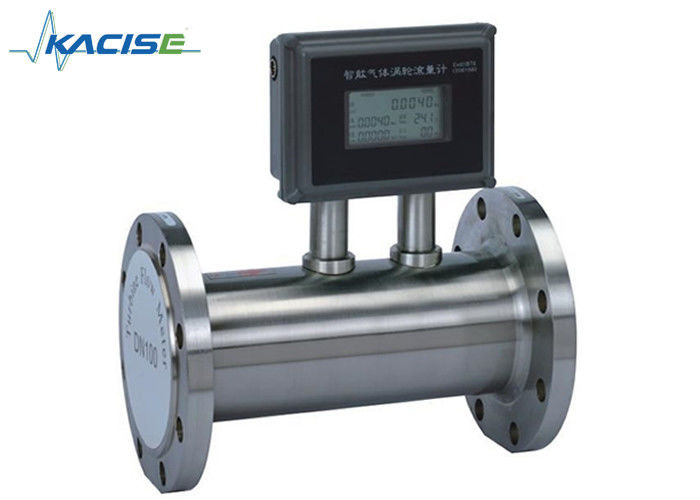

Medidor de fluxo do gás natural do LPG, medidor de fluxo compacto da elevada precisão da turbina

Medidor de fluxo do gás natural do LPG, medidor de fluxo compacto da elevada precisão da turbina

  • Medidor de fluxo do gás natural do LPG, medidor de fluxo compacto da elevada precisão da turbina
  • Medidor de fluxo do gás natural do LPG, medidor de fluxo compacto da elevada precisão da turbina
Medidor de fluxo do gás natural do LPG, medidor de fluxo compacto da elevada precisão da turbina
Detalhes do produto:
Lugar de origem: China
Marca: Kacise
Certificação: CE / ISO / Explosion-proof
Número do modelo: KTF
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: Negotiable
Detalhes da embalagem: caixa/caixa de madeira
Tempo de entrega: 5~8 dias de trabalho
Termos de pagamento: L/C, D/A, T/T, Western Union, MoneyGram
Habilidade da fonte: 1000pcs
Contato
Descrição de produto detalhada
Meio: Gás do GÁS natural, do LPG, o intermediário e o baixo da velocidade sem impureza Pressão: 1.6MPa; 2.5MPa; 4.0MPa
Instalação: Tipo da flange, ANSI, RUÍDO de JIS Comunicação: RS-485 /MODBUS
Precisão: 1,0% saída: alarme do pulso de 4~20mA RS485
Materiais: SS304 or316L Fonte de Alimentação: bateria de lítio de 12-24VDC /3.6V
DN (milímetro): 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Realçar:

medidor de fluxo do combustível diesel

,

medidor de fluxo à prova de explosões

Medidor de fluxo de gás natural do medidor de fluxo do LPG da elevada precisão que cozinha o medidor de fluxo duplo da turbina da fonte de alimentação do medidor de fluxo de gás



Descrição



O funcionamento do medidor da turbina de gás da série de KTFG é baseado na medida da velocidade do gás. O gás de fluxo é acelerado e condicionado pelos medidores que endireitam a seção. As aletas de endireitamento preparam o perfil de fluxo do gás removendo. redemoinho, turbulência e assimetria indesejados antes dos fluxos do gás à roda de turbina. As forças dinâmicas da causa fluida de fluxo o rotor a girar.
A roda de turbina é montada no eixo principal, com elevada precisão especial, os baixos rolamentos de esferas da fricção. A roda de turbina tem as lâminas helicoidais que têm um ângulo conhecido relativo ao fluxo do gás. As movimentações de gás condicionadas e aceleradas a roda de turbina com uma velocidade angular que seja proporcional com a velocidade do gás.
O medidor de fluxo da turbina de gás da série de KTFG é amplamente utilizado para a medida do gás natural, o gás de carvão, gás liquefeito e gás do hidrocarboneto da luz, etc.



Características

Instrumento dedicado do ☆ para a medida do gás
O instrumento dedicado ☆ para o óleo & o gás reciclam o sistema
Precisão alta do ☆: ±1.5%, ±1.0% ou ±0.75%
Bom repetitiveness do ☆
Temperatura, pressão e fluxo do teste do ☆ do gás medido; seguimento automático e compensação do fluxo; indicação do volume do total do gás sob o estado padrão; pergunta do tempo real da temperatura, a pressão, a hora e a data, etc.
Sensor incorporado da pressão & de temperatura do ☆, desempenho alto da segurança, estrutura compacta & probabilidade bonita
Consumo da baixa potência do ☆, mais de 3 anos de vida útil para uma pilha do lítio de 3V 10AH
Fator do instrumento do ☆, valor total do fluxo mantido por 10 anos após o sem energia



Especificações



Parâmetros



Descrição



DN (milímetro) & conexão

25, 40, 50, 65, 80, 100, 125, 150, 200, 250, conexão 25 de 300 flanges,

conexão de 40 linhas

Precisão ±1.5%, ±1.0% ou ±0.75% (encomenda especial da necessidade)
Relação da escala 1:10; 1:20; 1:30



Material do instrumento



Corpo: SS304; Impulsor: ABS anticorrosivo ou liga de alumínio de alta qualidade; Indicador: alumínio de molde

Temperatura média (℃) -30 ℃ ~ +80 ℃/-86°F ~ +176°F





Circunstâncias ambientais

Temperatura: - 20℃~ +60℃/-68°F ~ humidade relativa de +140°F: 5% ~ 90%,

Pressão atmosférica: 86 ~ 106 KPa





Sinal de saída



Sensor: sinal da frequência do pulso, de baixo nível menos do que 0.8V, nível elevado mais do que 8V

Transmissor: dois sinal da corrente da C.C. do fio 4-20mA





Fonte de alimentação



Sensor: C.C. de +12V, transmissor (opcional) da C.C. de +24V: C.C. de +24V

Tipo local da indicação: pilha incorporado do lítio 3V

Linha de transmissão do sinal STVPV3×0.3 (3 fio), 2×0.3 (fio 2)
Distância de transmissão Não mais de 1000 m
Linha relação do sinal M20×1.5 (F)
categoria da Explosivo-prova ExdIIBT6
Nível da proteção IP65



Informação pedindo

O modelo deve ser selecionado de acordo com a pressão nominal, a pressão máxima média, a temperatura média, componentes médios, escala do fluxo e saída do sinal.

A escala do fluxo de funcionamento deve ser (20% a 80%) Qmax.

Sinal padrão output: o sinal de pulso (WS) output o fio 3, o sinal padrão do fluxo (cartão de IC) output ou o RS485

saída de uma comunicação; especifique por favor ao pedir.



Modelo Observações
KTFG









Tipo

N           Tipo do sensor: +12V ou 24V, output o sinal de pulso de 3 fios
A           Tipo do transmissor: +24V, output 2 o fio 4-20 miliampère
B           Tipo esperto: pilha do lítio, indicação local sem saída
C           Tipo esperto: +24V, indicação local, output dois o fio 4-20mA



S

          Tipo esperto: A compensação de T & de P integrou, indicação local com sinal remoto

















DN

25         DN 25 milímetros
40         DN 40 milímetros
50         DN 50 milímetros
65         DN 65 milímetros
80         DN 80 milímetros
100         DN 100 milímetros
125         DN 125 milímetros
150         DN 150 milímetros
200         DN 200 milímetros
250         DN 250 milímetros
300         DN 300 milímetros



Escala

W (x)       A escala da extensão, considera a tabela 2
S (x)       A escala padrão, considera a tabela 2





Material do corpo

S     De aço inoxidável
L     Liga de alumínio
T     Personalizado





Material do impulsor

S   ABS anticorrosivo
L   Liga de alumínio
T   Personalizado





Meio

N Nenhuma estrutura especial
A Dedicado para o oxigênio
B Dedicado para ar comprimido



Fabricação e estoque

Medidor de fluxo do gás natural do LPG, medidor de fluxo compacto da elevada precisão da turbina 0

Empacotamento



Medidor de fluxo do gás natural do LPG, medidor de fluxo compacto da elevada precisão da turbina 1



Aplicação



Medidor de fluxo do gás natural do LPG, medidor de fluxo compacto da elevada precisão da turbina 2
