Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE / ISO / Explosion-proof |
Número do modelo: | KUHM2100 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caixa de madeira |
Tempo de entrega: | 5~8 dias de trabalho |
Termos de pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000pcs |
DN (milímetro): | DN15~DN300 | Pressão: | 1,6Mpa |
---|---|---|---|
Conexão: | DN15~DN40 conexão rosqueado/da flange DN50~DN300 | Uma comunicação: | RS-485/MBUS/Lora433MHZor 868MHZ/GPRS |
Precisão: | Classe 2 | Proteção: | IP67 / IP68 |
A instalação: | O defeito é afluência, para que a necessidade do retorno do fluxo indique ao pedir | Fonte de alimentação: | Bateria de lítio do poder superior |
Temp. sensor: | padrão de 1.5m um pares PT1000 da temperatura Senso | ||
Realçar: | medidor ultrassônico do BTU,medidor de água do ônibus de m |

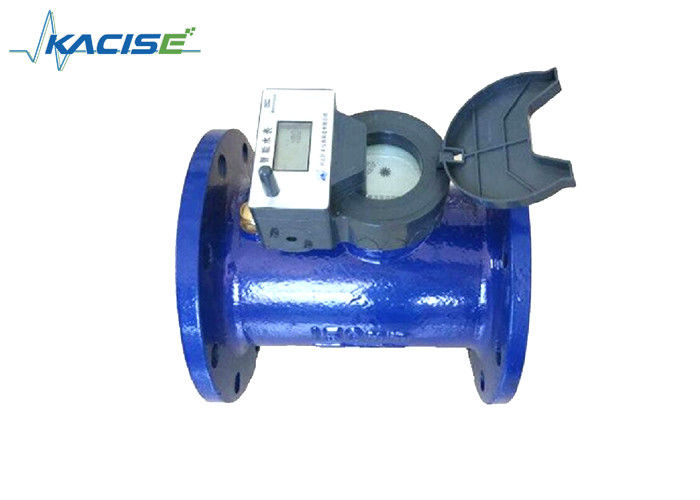

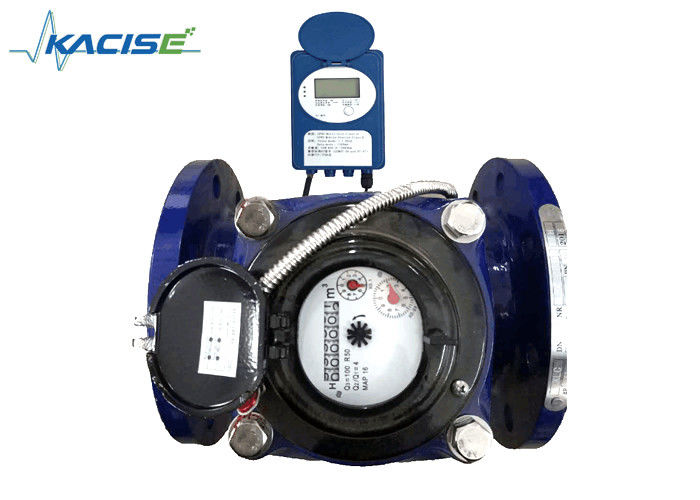

Medidor de água da saída de pulso do medidor da água de Wirless GPRS com módulo de GPRS
Descrição
O medidor de água ultrassônico é um novo tipo de medidor de água que possa detectar a diferença de tempo causada pela mudança da velocidade quando propagações do feixe ultrassônico na água rio abaixo e no a contracorrente, e a analisar e tratar o caudal da água para calcular mais a descarga da água.
O medidor de água ultrassônico da série de KACISE KUHM2100 adota a tecnologia não-magnética a mais avançada, que tem as vantagens da elevada precisão, da operação estável, da manutenção fácil, da resistência de corrosão forte, da vida útil longa, da aparência bonita, da segurança e de disponível.
Pode ser amplamente utilizado na medida e no controle do processo industrial, em vez do medidor de fluxo mecânico para melhorar a precisão e a confiança da medida, em vez de todos os tipos do medidor de fluxo do elevado desempenho.
Uma variedade de métodos de uma comunicação podem ser selecionados de acordo com as necessidades de usuários.
Características
Medida do calor do ☆.
Medida e exposição frias do ☆ (para o calor/medidor de calor ultrassônico frio)
Fonte da mostra do ☆/temperatura da água do retorno e temperatura do diferencial.
O ☆ indica a medida do fluxo da pilha e a medida instantânea do fluxo.
Exposição do tempo de funcionamento do ☆.
Especificações
Precauções da instalação
O medidor de água ultrassônico pode ser instalado na tubulação da afluência ou na tubulação do retorno. É instalado na tubulação da afluência à revelia. Se é necessário na tubulação do retorno, deve ser explicado adiantado. Ao instalar, a atenção deve ser pagada a se a seta no medidor de água é consistente com o sentido do fluxo médio.
Nota: Se o medidor ultrassônico está instalado na tubulação da afluência ou na tubulação do retorno, o sensor deve corretamente ser conectado (etiqueta vermelha para a tubulação da afluência, etiqueta azul para a tubulação do retorno).
Problema comum do instrumento
O medidor não pode trabalhar normalmente
◇O sistema de aquecimento está trabalhando ou não;
◇A válvula de globo é aberta inteiramente ou não;
◇a tubulação é obstruída ou não;
◇o selo da ligação está completo ou não;
◇A bateria é boa ou não;
◇o medidor de calor não está contando
①, o medidor de calor inverteu a instalação
②, os cabos do transdutor são quebrados
③, o filtro deve ser obstruída na tubulação de fonte do calor na sala residente
◇Como determinar o filtro se bloco?
Temp da afluência. é o temp normal, do retorno do fluxo. é demasiado baixo, temp. a diferença do fluxo da afluência e do retorno é mais do que 10°, o caudal é demasiado baixo (m3 /h), ou agora o caudal, geralmente o filtro são bloqueio, ou o usuário não se usa.
Solução: Feche a válvula (afluência e válvula de fluxo do retorno), remova o filtro, para observar se o filtro é filtro e interior pretos, limpos dele, para instalar então o filtro, válvulas da tubulação aberta, espere 3 minutos para verificar se o caudal e o temp. é normal.
◇Dados do medidor de calor anormais ou salto
①, A posição de instalação não está correta, abaixo do nível de água
②, A parte dianteira e as tubulações retas traseiras são demasiado curtos, curvatura são diâmetro demasiado grande, dianteiro da tubulação são
mudança mais grande.
◇O medidor de calor tem a quantidade do fluxo, nenhum calor, ou o calor é muito grande
①, Sem calor é geralmente a instalação invertida da afluência e do temp do fluxo do retorno. sensores
②, O calor é muito grande, porque o temp. medida do temp do sensor. incorretamente, temp. a diferença é muito grande.
◇Temp anormal do medidor de calor., ou o temp. são 0
①, o temp. o cabo do sensor é quebrado
②, Temp. a embalagem de aço inoxidável do sensor é quebrada.
Especificação técnica
Diâmetro | Min Flow | Quantidade de fluxo | Max Flow | Comprimento |
qmin (³ de m /h) | qp (³ de m /h) | qmax (³ de m /h) | milímetro | |
DN15 | 0,03 | 1,5 | 3 | 110 |
DN20 | 0,05 | 2,5 | 5 | 130 |
DN25 | 0,07 | 3,5 | 7 | 160 |
DN32 | 0,12 | 6 | 12 | 180 |
DN40 | 0,2 | 10 | 20 | 200 |
Precisão da medida | CJ128-2007Class |
|||
Conexão | DN15~DN40 rosqueou a conexão da flange connection/DN50~DN300 | |||
Perda de pressão | ≤0.02MPa | |||
Pressão de trabalho máxima (MWP) | 1.6MPa | |||
Flui a escala de medição | 1:100 | |||
Sensor de temperatura | padrão de 1.5m um pares de sensor de temperatura PT1000 (o comprimento do cabo poderia ser mudado) | |||
Armazenamento de dados | A loja contínua de 18 meses grava | |||
Proteção do sem energia | Após o sem energia, o medidor podia salvar todo o registro antes do caudal e do tempo correspondente, após o poder para trás, ele medida da função da recuperação automaticamente, e assegurar a continuação do tempo | |||
Transmissão remota | MBUS/RS-485 | |||
Fonte de alimentação | Bateria de lítio do poder superior | |||
Classe da proteção | IP67 (necessidade IP68 alterada) | |||
Classe ambiental | Classe B | |||
Variação da temperatura | ℃ (de 5~95) | |||
Diferença da temperatura | (3~90) K | |||
Maneira da instalação | Fluxo da afluência ou do retorno (o defeito é a afluência, para que a necessidade do retorno do fluxo indique ao pedir) | |||
Posição de instalação | Horizontal/vertical | |||
Permanência | Anos do serviço cycle≥6 | |||
Exposição | exposição de 8 bits do LCD | |||
Distúrbio antimagnético | Quando a intensidade da interferência do campo magnético não é mais de 100 ka/m, não deve afetar a medida do medidor de água e características remotas da transmissão |
