OEM Mobile Control GPRS Wireless Irrigate Distância Sensor de Nível de Combustível da Água ROLA
1.descrição

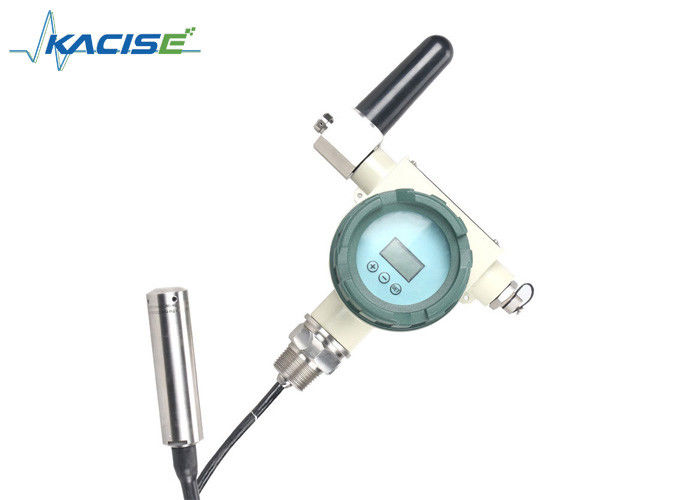

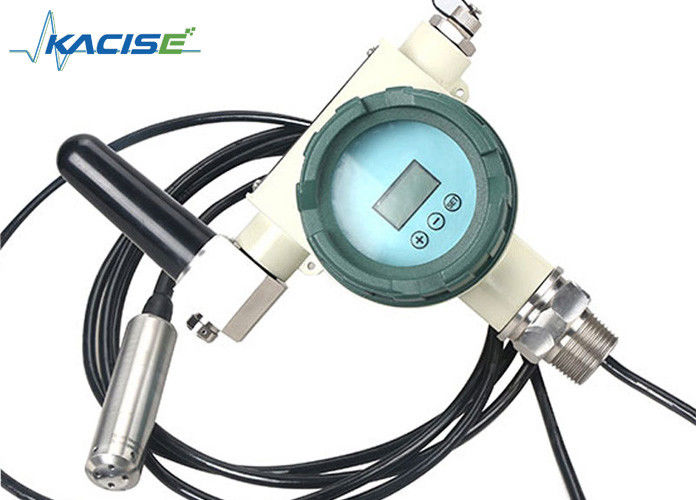

Um sensor de nível (medidor de nível hidrostático/transmissor de nível/sensor de nível/sensor de nível de água) é um sensor de pressão para medir os níveis de líquido.O transmissor de nível de líquido de entrada de pressão estática (medidor de nível de líquido) baseia-se no princípio de que a pressão hidrostática medida é proporcional à altura do líquido.Ele usa elemento sensível ao silício isolado difuso ou sensor sensível à pressão capacitivo de cerâmica para converter a pressão estática em sinal elétrico, e, em seguida, converte-o em sinal elétrico padrão (geralmente 4 ~ 20mA / 1 ~ 5VDC) após compensação de temperatura e correção linear.É adequado para a medição do nível de líquido de vários meios na petroquímica, metalurgia, energia elétrica, farmacêutica, abastecimento de água e drenagem,Proteção do ambiente e outros sistemas e indústrias.
2. Resumo do sistema

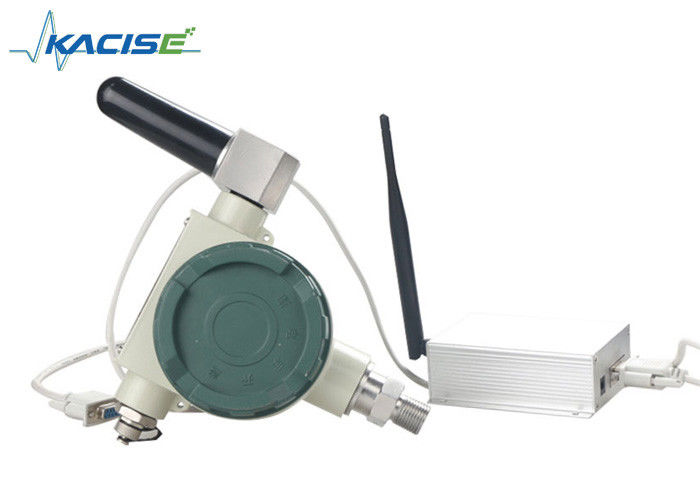

O sistema de medição de altura de líquido no modo de comunicação GPRS inclui equipamento terminal de medição de altura de líquido no modo de comunicação GPRS, software de gestão de servidores e linha de configuração.É usado para medir o valor da altura do líquido, valores de temperatura, dados de longitude e latitude, informações de data e hora e mostrar estes valores no Server Management Software.
Aviso 1: O sistema de medição da altura do líquido no modo de comunicação GPRS, abreviado "Sistema", conforme descrito a seguir.
Aviso 2: O equipamento terminal de medição da altura do líquido no modo de comunicação GPRS, abreviado "Terminal", conforme descrito a seguir.
Aviso 3: O "Software de Gestão de Servidores", abreviado "Software", conforme descrito a seguir.
Observação 4: A Línea de configuração para abreviar Línea, conforme descrito a seguir.
O "Terminal" é utilizado para medir o valor de altura do líquido e o valor de temperatura e transmitir esses valores de medição para o "Software" no modo de comunicação GPRS,o utilizador pode usar o Software para ver o valor da altura do líquido e gerir estes Terminal.
O Software é apenas um software de demonstração para oferecer ao usuário, sua função é muito simples, e não é ter uma função poderosa para levar muitos terminais executando ao mesmo tempo.Se o utilizador necessitar de um sistema grande, por favor contacte a Xi'an Kacise Optronics Tech Co., Ltd.
A
3. ¢Desenho da estrutura do terminal
Desenho da estrutura do terminal GXPS609 ((GPRS): como figura um
A parte traseira do terminal GXPS609 ((GPRS): como figura dois
4.Padrão tecnológico e utilização da fonte de alimentação
| Intervalo de medição |
0'3m diesel. |
| Precisão de medição |
00,5% F.S. |
| Fornecimento de energia |
3Bateria de 6 VDC e bateria de 10 VDC35 VDC
fonte de alimentação externa.
|
| Defender Grade |
IP65 |
| Temperatura de trabalho |
- 25°C ≈ 85°C. |
| Temperatura de armazenamento |
- 25°C ≈ 85°C. |
| Frequência de comunicação |
GSM/GPRS 850/900/1800/1900 MHz. |
| Tipo de interface |
NPT1. |
| Tempo de trabalho |
3 minutos 1000 minutos (pode ser definido). |
| Função de apêndice |
LCD, teclado, GPS. |
| Limite de tempo de utilização da bateria |

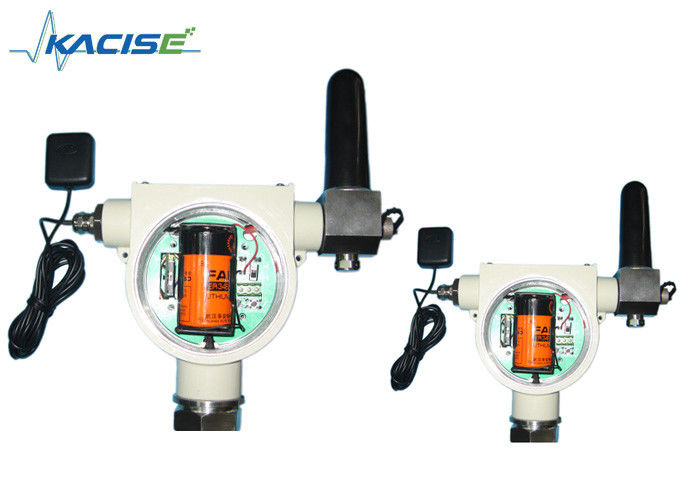

por exemplo, use a bateria número um ER34615M, sua capacidade é de 14,5AH, a frequência de trabalho do Sistema é trabalhar uma vez por hora: O terminal GXPS609 (GPS) pode trabalhar cerca de 120 dias. |
| Selecionar modelo de bateria |
Recomendamos a utilização da bateria número um ER34615M. Se o utilizador quiser selecionar a bateria por si próprio, por favor, de acordo com o padrão da bateria como se segue. tensão da bateria: 3.0VDC 3,6VDC; corrente de saída máxima continua:mais de 0.5A; capacidade de corrente de saída por pulso superior a 1A.
|
| Utilização da fonte de alimentação acesa |
o Terminal pode utilizar bateria ou fonte de alimentação externa. Ver o desenho da estrutura do terminal, a posição da fonte de alimentação externa na Interface Eléctrica Externa, na interface,1 é o ânodo, 2 é o cátodo.
|
