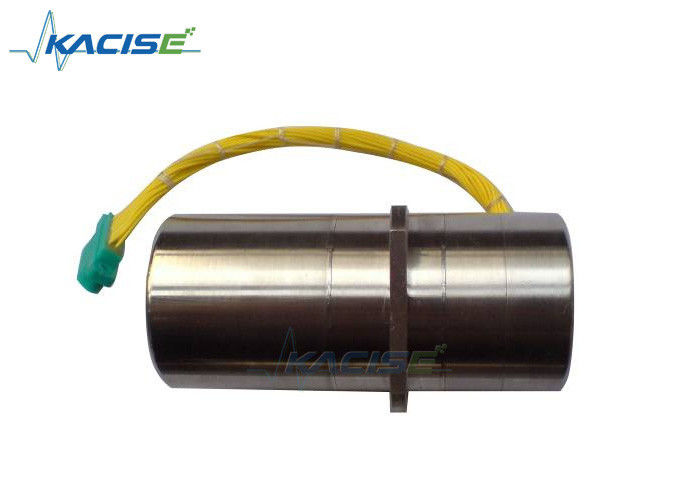

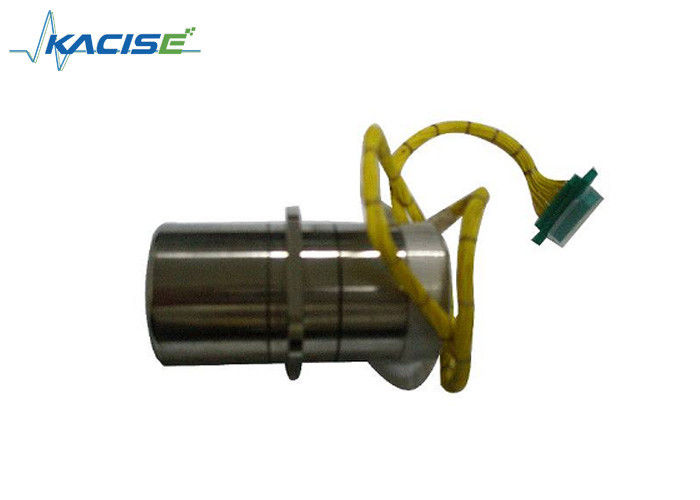

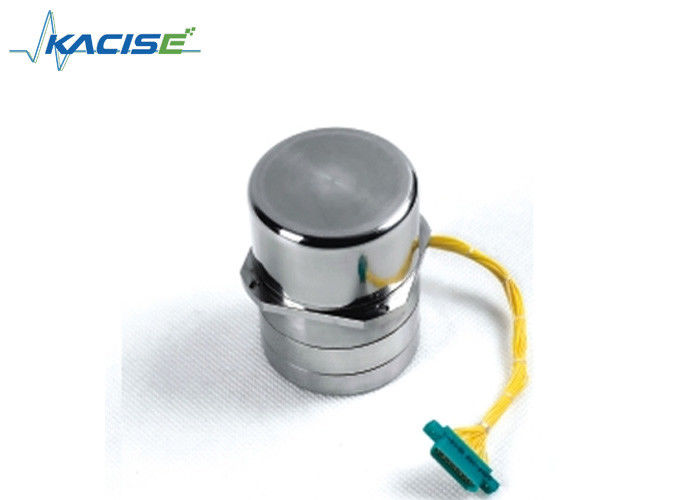

Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo

Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo

  • Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo
  • Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo
  • Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo
  • Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo
Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo
Detalhes do produto:
Lugar de origem: Shaanxi, China (continente)
Marca: KACISE
Número do modelo: KTG-30
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 Piece / Pieces
Preço: Negotiable
Detalhes da embalagem: pedidos da caixa ou dos clientes disponíveis
Tempo de entrega: 5 dias de trabalho após o pagamento
Termos de pagamento: L/C, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte: 1000 partes/partes pela semana negociável
Contato
Descrição de produto detalhada
Tração aleatória: ≤0.03°/h Poder (1 fase): 7&16000V & hertz
Estabilidade da tração: ≤0.2°/h Não-linear: ≤0.1%F
Taxa de seguimento máxima: ≥60°/S Largura de faixa: ≥60Hz
Realçar:

sensor do giroscópio dos mems

,

módulo do sensor do giroscópio

Giroscópio dinamicamente ajustado flexível de Kacise da elevada precisão pequena de pouco peso do tamanho para o espaço aéreo

Característica


  • De pouco peso
  • Tamanho pequeno
  • Vida útil longa
  • Alcance dinâmico largo
  • Confiança alta
  • Aplicação larga e etc.


Introdução

KTG-30 foi usado na navegação do navio, na artilharia e nos outros sistemas para encontrar rapidamente o norte.

Parâmetro


ParâmetroEspecs.VauleUnidade
PoderPoder (fase 3)20&500V & hertz
Poder (1 fase)7&16000V & hertz
desempenhoTração aleatória≤0.03°/h
Estabilidade da tração≤0.2°/h
Não-linear≤0.1%FS
Taxa de seguimento máxima≥60°/S
Tração Não-G-sensível≤12°/h/g
Tração G-sensível≤3°/h/g
Largura de banda≥60Hertz
Fator de escala de Torquer≥670°/h/mA
tecnologicoTaxa da sincronização10000r/min
Tempo de sincronização≤25S
Inclinação da saída21±2milivolt ‘
Torquer preliminar50±3Ω
torque secundário2±0.5Ω
FísicoPeso<130>g
DimensõesΦ29×53milímetro
Flange30×30milímetro

Trabalho
ambiente

Temperatura-30~85
Vibração5g
Choque≥50g



A instalação


Os produtos devem ser instalados para assegurar-se de que X (Y) a linha central e a linha central de referência da medida coincidem, erro da instalação devem ser menos de 5'.

Operação


  • Somente os produtos que combinam o poder apropriado e a placa de circuito fechado do laço a fim trabalhar corretamente, placa de circuito da necessidade, explicam por favor adiantado.
  • Quando o produto sob o uso normal, você dever girar sobre o poder ligar o motor, sobre 30s, e então o laço do em-fechamento, de modo que os produtos no estado fechado do laço; a parada programada, desconexão travou o laço de modo que o produto estivesse na operação do aberto-laço, e desliga então a fonte de alimentação.
  • O produto energizado, interrompido em 40s, deve evitar agitar o produto, o processo de instalação deve ser luz, ilumina-se acima, a não-colisão do produto, percussão.
  • O produto no uso do processo é proibido restritamente para puxar a tomada.
  • O produto no uso do processo, não pode procurar um caminho mais curto entre a fonte da alimentação externa.
  • A anomalia ocorre durante o uso, deve imediatamente desligar o poder, isolamento de falha, se a falha interna do produto, o cliente notificará prontamente minha empresa, minha empresa organizada pelo reparo.



Dimensão


Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo 0Peso leve dinamicamente ajustado flexível do giroscópio de Kacise para o espaço aéreo 1

Definição do conector


O tipo do soquete: J30J-15T (cabo length160~175mm)


Pin não.Definição de funçãoObservação
1Saída do sinal da X-linha central
2TerraPara o poder e os sinais da excitação
3bobina do torque da X-linha central (a extremidade)
4Um poder do motorista do motor da faseLá-fase 20V, 500Hz
5Fonte de alimentação da excitação do sensorSingal-phase7V, 16KHz
6Saída do sinal da Y-linha central
7bobina do torque da Y-linha central (o começo)
8Poder do motorista do motor da fase de BLá-fase 20V, 500Hz
9DC+15VPoder para o pré-amplificador
10DC-15VPoder para o pré-amplificador
11bobina do torque da X-linha central (o começo)
12ZERO
13ZERO
14Poder do motorista do motor da fase de CLá-fase 20V, 500Hz
15bobina do torque da Y-linha central (a extremidade)

NOTA: O mesmo aplica-se a J30J-21T, se o uso o outro soquete, explica por favor adiantado.
