Sensor de pressão de precisão de alta sensibilidade Mini Outline Certificação CE
Introdução

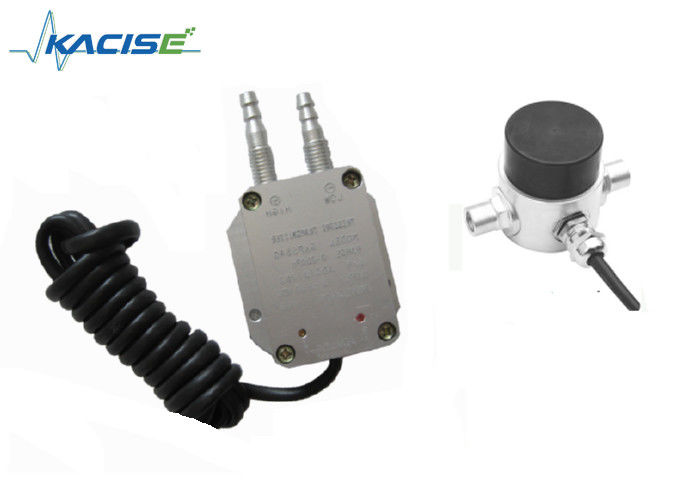

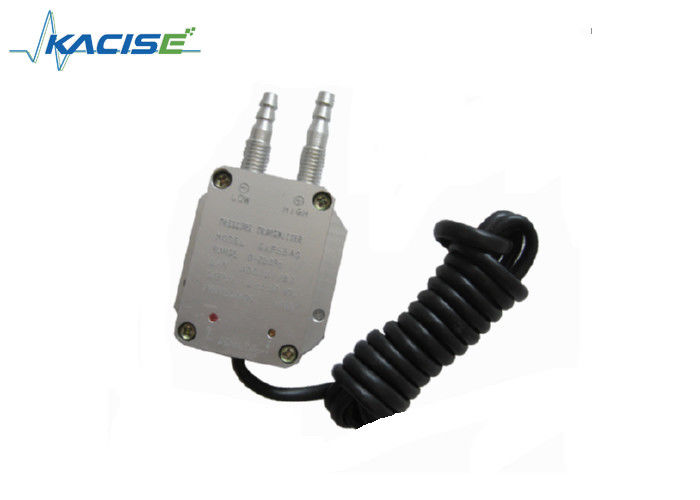

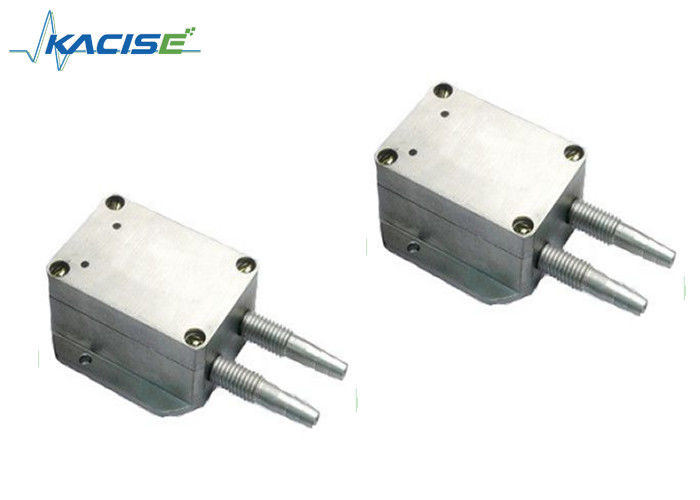

O transmissor de pressão diferencial de pressão de vento GXPS540 adota um diafragma de alta precisão e alta estabilidade e é montado por técnicas de isolamento de tensão.Por meio de compensação de temperatura de estrita precisão e amplificação do sinal, transferir micro pressão diferencial, pressão do ar, fluxo e outros parâmetros para uma saída de sinal confiável de 4 ~ 20mA ou 1 ~ 5V.

Características- Não.

• Alta sensibilidade
• Alta precisão e elevada estabilidade
• Mini contorno, fácil de instalar

Interface electrónica e definição de sinais


Parâmetro


Dimensão

Há 2 parafusos de tipo ranhura ajustáveis no GXPS540.

Z é para zero ajuste.

S é para ajuste de gama completa (se a gama não for alterada, não é necessário ajustar).

Observação: se a amplitude for inferior a 1 KPa, a colocação pode afectar o ponto zero.

Aplicação

• Caldeira
• Precipitador de poeira
• Pressão do ducto de ar
• Pressão diferencial e pressão negativa

Informações de encomenda


GX--Range-Output-Precision-Power-Structure-Cable length-Package

• Distância: 0~±5kPa......10000kPa = limite superior do intervalo
• Produção:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
• Precisão:00,25=±0,25%F.S., 0,5=±0,5%F.S.,
• Potência: 24VDC, 11~30Vdc
• Portão de pressão: GF=G1/4 fio feminino, G=G1/4, NF=NPT1/4 fio feminino, N=NPT1/4
• Conexão elétrica:C = cabo, CW = saída de ligação impermeável
• Comprimento do cabo: XXm=XX metros 1-150m
• Pressão estática:3, 5, 10 vezes a pressão nominal, 20MPa (nota: pressão na tubulação)
• PacoteBb, espuma
