Lugar de origem: | Shaanxi, China (continente) |
Marca: | KACISE |
Certificação: | CE |
Número do modelo: | GXPS400M |
Quantidade de ordem mínima: | 1piece |
---|---|
Detalhes da embalagem: | cada unidade tem a caixa individual e todas as caixas são embaladas em pacotes padrão ou os clientes |
Habilidade da fonte: | 2000 partes/partes pela semana negociável |
Amplitude da pressão: | 0~1 ...... 200mH20 | Precisão: | 0.1%F.S, 0.25%F.S, 0.5%F.S |
---|---|---|---|
Temperatura de funcionamento: | -40°C~85°C | Sinal de saída: | 4~20mA 0/1~5Vdc 0~10V |
Fonte de alimentação: | 10~30Vdc 6~24Vdc/ac 11~30Vdc/ac | Compatibilidade média: | Todo o meio cáustico compatível com 1Cr18Ni9Ti |
Realçar: | sensor da pressão da precisão alta,Transmissor de pressão piezoresistente |
Introdução
O sensor nivelado líquido entrado é um tipo do sensor da pressão para medir o nível líquido. Baseado no princípio que a pressão hidrostática medida é proporcional à altura do líquido, a pressão estática é convertida no sinal elétrico usando o elemento sensível difundido isolado do silicone ou a pressão capacitiva cerâmica - sensor sensível, e convertida então no sinal elétrico padrão com a compensação de temperatura e a correção linear. É geralmente apropriado para a medida nivelada líquida de vários meios no petroquímico, a metalurgia, energia elétrica, fonte farmacêutica, drenagem da água e, proteção ambiental e outros sistemas e indústrias.
Baseado no princípio que a pressão hidrostática medida é proporcional à altura do líquido, o mergulho-tipo transmissor do nível de líquido usa o efeito piezoresistente do silicone difundido ou do sensor cerâmico para converter a pressão estática em um sinal elétrico. Após a compensação de temperatura e a correção linear. Converso à saída atual padrão do sinal de 4-20 MADC. A peça do sensor do transmissor nivelado da entrada pode diretamente ser posta no líquido, a peça do transmissor pode ser fixada pela flange ou o suporte, a instalação e o uso são muito convenientes.

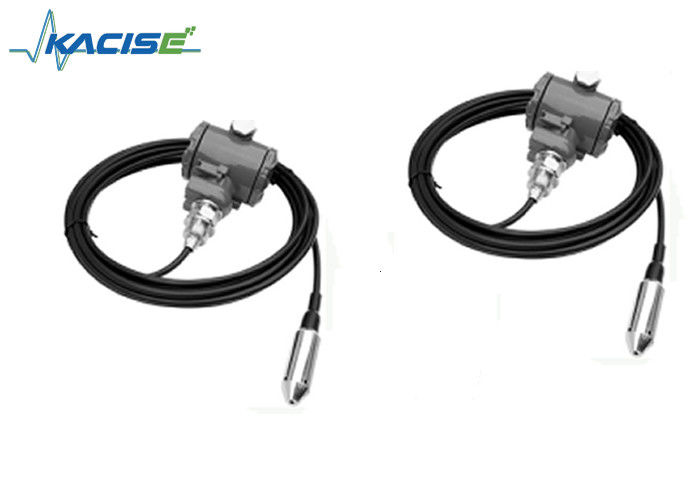

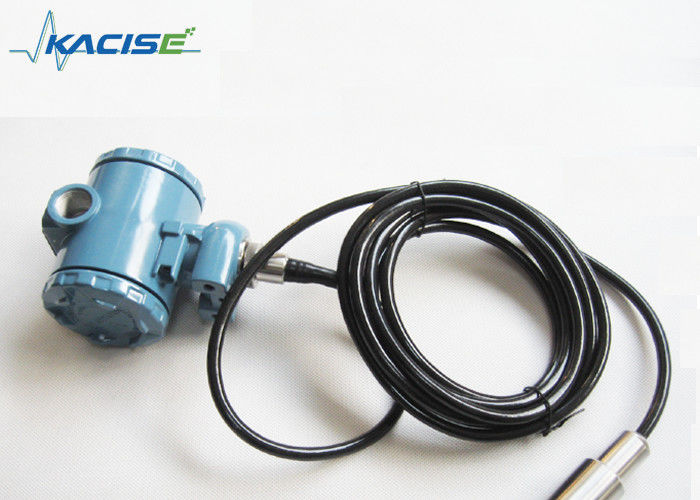

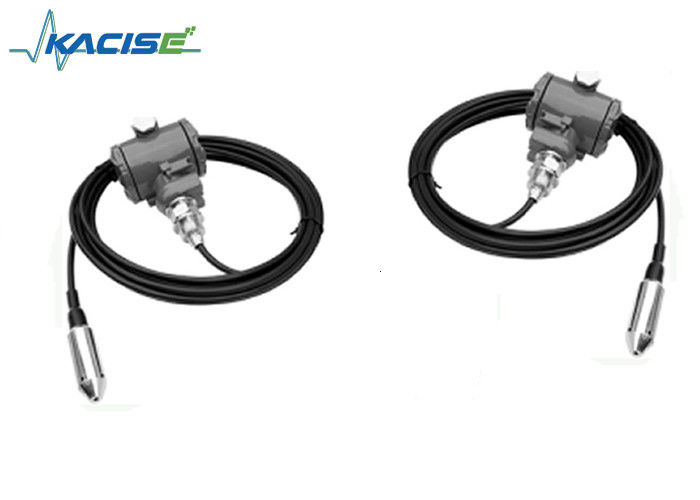

O transmissor nivelado da série de GXPS400M é uma estabilidade altamente confiável, alta, precisão alta, tamanho pequeno, transmissor do nível da separação. Amplamente utilizado na detecção de uma tubulação de pequeno diâmetro e no nível líquido na altura do líquido do reservatório. Como a água, óleo, líquidos suavemente corrosivos.
O produto usa a estrutura 1Cr18Ni9Ti de aço inoxidável com núcleo óleo-enchido importação da pressão, zumbido dedicado e de transmissor de V/I o circuito da conversão, que pode facilitar seus calibração zero e completa e regulamento programável externo zero e do período.
A abrasão, o óleo, o ácido e o alcaloide resistentes, cabo respirável especial de grande resistência podem ser usados segundo a configuração do local.
O certificado intrinsecamente seguro; à prova de explosões; Certificado do CE.
Não polaridade; ligação da saída da circulação da saída do dois-fio e da tensão do três-fio para a C.A. e a C.C.
Aplicação
Característica
Definição eletrônica da relação e dos sinais
Tampa traseira dentro da definição terminal da conexão | ||||
Mark | + | - | ||
Atual | 24Vdc | 4~20mA | Protegido | |
Tensão | 24V (+) | Vout | 24V (-) | Protegido |
Parâmetro
Especs. | Valor | |||
Amplitude da pressão |
0~1 ...... 200mH20 9.8KPa… 1900KPa 0.09bar… 19.6bar 0.09atm… 19.3atm 1.4psi… 284psi 2.8inchHg… 579inchHg |
|||
Pressão da carga | pressão do valor nominal de 1,5 vezes | |||
Pressão da ruptura | pressão do valor nominal de 3 vezes | |||
Precisão | 0.1%F.S, 0.25%F.S, 0.5%F.S | |||
Estabilidade | Valor típico 0.1%F.S/year, máximo 0,2% F.S | |||
Temperatura de funcionamento | -40°C~85°C | |||
Temperatura da compensação | -10°C~70°C | |||
Compatibilidade média | Todo o meio cáustico compatível com 1Cr18Ni9Ti | |||
Desempenho elétrico | sistema de 2 fios | sistema de 3 fios | ||
Sinal de saída | 4~20mA | 0/1~5Vdc | 0~10V | |
Fonte de alimentação | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
Pressão da carga | (U-10)/0,02 (Ω) | >100kΩ | ||
Isolação | >100M Ω@50V | |||
Força elétrica | 500V@60 segundo | |||
Vibração/impacto | 10g/5~2000Hz, seno 11ms dos machados X/Y/Z20g | |||
Conexão elétrica | Cabo impermeável outlet+ dois ring+ retangular que sela a colagem do selo gum+ de ring+; IP68 | |||
Porto de pressão | Tipo submergível, dimensão transmissora M27×1.5 da conexão da fonte da caixa | |||
Tipo da pressão | G | Tempo de resposta: 10ms | ||
EMI/EMC | IEM: EN50081-1/-2; Compatibilidade eletrónica: EN50082-2 | |||
Informação pedindo
Comprimento-pacote porto-elétrico do conexão-cabo da GX-Tipo-Escala-Saída-Poder-pressão
Informação de Compamy
Xi'an Kacise é certificado por ISO 9001-2008, GJB 9001B-2009, CE, segurança intrínseca à prova de explosões e a segurança isolada à prova de explosões, etc. que asseguram nossos produtos são conformam-se aos standard internacionais. Nós temo-nos especializado em instrumentos de medição de fabricação da pressão, do nível e do fluxo e em produtos relacionados por 10 anos. Nós experimentamos técnico e pessoais de gestão, com os esforços de nosso pessoal inteiro, nós transformamo-nos um fabricante do instrumento de medição e um fornecedor profissionais da solução. E nós estamos tentando continuamente melhorar a qualidade de produto. Atualmente, o sensor de Kacise é exportado já para América, Espanha, Austrália, Chile e outros 20 países e regiões, e recebeu muitos feedback favoráveis. Nossos distribuidores ultramarinos igualmente estão aumentando. Nós consideramos “preços razoáveis, tempo de produção eficiente e bom serviço pós-venda” como nosso princípio, e esperança cooperar com mais clientes para o desenvolvimento mútuo.
Nosso serviço
