Lugar de origem: | China |
Marca: | KACISE |
Certificação: | ISO / CE / Explosion-proof |
Número do modelo: | Série de KVF |
Quantidade de ordem mínima: | 1PC |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Caixa/caixa de madeira |
Tempo de entrega: | 7 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Pressão: | 1,6 Mpa, 2.5Mpa, 4.0Mpa (especiais) | Diâmetro: | DN15 ~ DN1800 |
---|---|---|---|
Temperatura: | -20°C - °C +160 | Fonte de alimentação: | 24VDC, 220VAC |
Uma comunicação: | RS-485/MODBUS, CERVO | Precisão: | ±1.0% (padrão) |
Sinal de saída: | 4~20mA | A instalação: | Linha de parafuso/flange/braçadeira |
Língua: | Inglês chinês | ||
Realçar: | medidor de fluxo do ar comprimido,tipo medidor da inserção de fluxo |

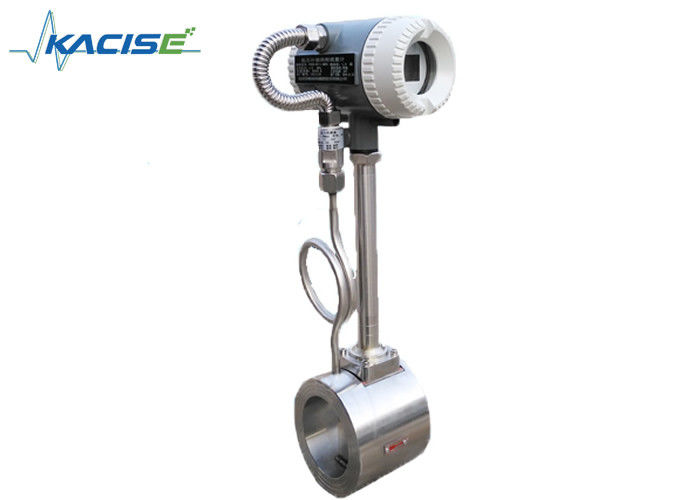

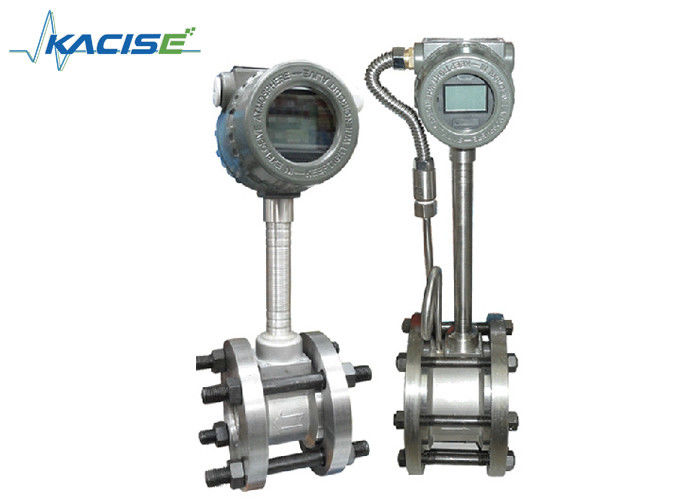

Medidor de fluxo do gás do medidor de fluxo do redemoinho de Connecation da braçadeira da flange para ar comprimido do compressor de ar
Introdução
O medidor de fluxo de redemoinho de Karman, que é amplamente utilizado na indústria, é um tipo do medidor de fluxo feito usando o fenômeno do redemoinho de Carmen. Quando o gerador de redemoinho é introduzido verticalmente no líquido, a rua de redemoinho de Karman estará formada quando os bypades fluidos o gerador. Sob certas condições, o trem assimétrico do redemoinho pode permanecer estável. Neste caso, a frequência f do redemoinho é diretamente proporcional a v do caudal do líquido, e inversamente proporcional a d da largura dianteira do gerador de redemoinho.
O medidor de fluxo de KVF é um medidor de fluxo de redemoinho de Karman usando o princípio de medidor de fluxo de redemoinho de Carmen, pode ser usado para o ar, o oxigênio, o gás, o gás natural, e a outra medida química do gás. O produto adotou técnica diferencial avançada, junto com a medida de isolar-se, protegendo e filtrando, teve possui a melhor estabilidade antivibração do desempenho e do sinal. É caracterizado pela perda de pressão pequena, pela grande escala, pela elevada precisão, por quase não afetadas pela densidade fluida, pela pressão, pela temperatura, pela viscosidade e pelos outros parâmetros ao medir o fluxo de volume em condições de trabalho. Nenhumas peças mecânicas moventes, confiança tão alta, manutenção pequena. Os parâmetros do instrumento podem ser estáveis por muito tempo.
Características
1. Flange&body: partes integralmente forjadas, evitará para dividir no material SS304 de pieces.100%, nós pode fornecer o relatório material.
2. Placa de circuito: A placa de circuito de Digitas, anti mais da placa de circuito análoga do uso do fornecedor, placa de circuito digital aprecia as vantagens de antivibração e de antiparasitário.
3. Conversor do fluxo: O projeto modular distintivo, amadores pode operar-se, para desmontar e para montar facilmente, evitará riscos de acidente.
4. Soldadura: adote a tecnologia avançada da escala de peixes, que faz a emenda de solda olha agradável e lisa.
5. A tecnologia OVAL de Japão com encaixar-tipo sensor, prisma triangular não cairá, nós já aplica-se para a patente.
6. Nosso sensor de temperatura médio pode medir a mais alta temperatura em torno de 350℃, normal ele é -40~250℃.
Parâmetros
Diâmetro da tubulação | DN15~DN1800 |
Materiais do medidor | 1Cr18Ni9Ti |
Pressão nominal (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
Temperatura média medida (℃) | -40~+250℃; -40~+350℃ |
Circunstâncias ambientais | Temperatura: - 10~+55℃, umidade 5%~90%, pressão: 86~106Kpa |
Classe da precisão | líquido: leitura ±0.5 |
Gás ou vapor de medição: | reading±1.0, ±1.5 |
Relação da rejeição | 1:10; 1:15 |
Coeficiente de perda da pressão | CD<2> |
Sinal de saída | 4-20mA ou pulso |
Fonte de alimentação |
sensor: +12VDC, +24VDC transmissor: +24VDC Na exposição do local: bateria 3.2V |
Linhas de transmissão do sinal | STVPV3×0.3 (três-fio), 2×0.3 (fio dois) |
A instalação | Integrated que aperta a flange ou a conexão da flange |
Distância de transmissão | ≤500m |
Linha relação do sinal | Homem threadM20×1.5 |
Níveis da explosão | ExdIIBT6 |
Classe da proteção | IP65 |
Permita a aceleração da vibração | 1.0g |
Seleção modelo
KVF | Parâmetros | ||||||||||
Diâmetro nominal | DNXX | DN15~DN1800 (milímetro) | |||||||||
Estrutura | F | Tipo remoto com exposição | |||||||||
Y | Tipo compacto com exposição | ||||||||||
Precisão | Tipo da tubulação: Classe 1,0 | ||||||||||
B | Tipo da inserção: Classe 2,5 | ||||||||||
Pressão nominal | 16 | 1.6Mpa | |||||||||
XX | Personalização | ||||||||||
Temp máximo. do meio | M | <250> | |||||||||
H | >250℃ | ||||||||||
A outra função | P | Com compensação da pressão | |||||||||
T | Com compensação de temperatura | ||||||||||
Pinta | Com compensação da pressão e de temperatura | ||||||||||
Poder | 1 | 12~28VDC | |||||||||
2 | 85~265VAC (exposição remota) | ||||||||||
3 | bateria de lítio 3.6V (na exposição do local) | ||||||||||
Saída | 4-20mA | ||||||||||
M | Pulso de tensão | ||||||||||
H | CERVO | ||||||||||
R1 | RS232 | ||||||||||
R2 | RS485 | ||||||||||
A instalação | 1 | Flange | |||||||||
2 | Flange da braçadeira | ||||||||||
3 | Inserção | ||||||||||
4 | Linha | ||||||||||
5 | Braçadeira | ||||||||||
À prova de explosões | Nenhum à prova de explosões | ||||||||||
B | À prova de explosões intrínseco | ||||||||||
G | Prova da chama |
Fabricação e estoques
Pacote
Aplicação
