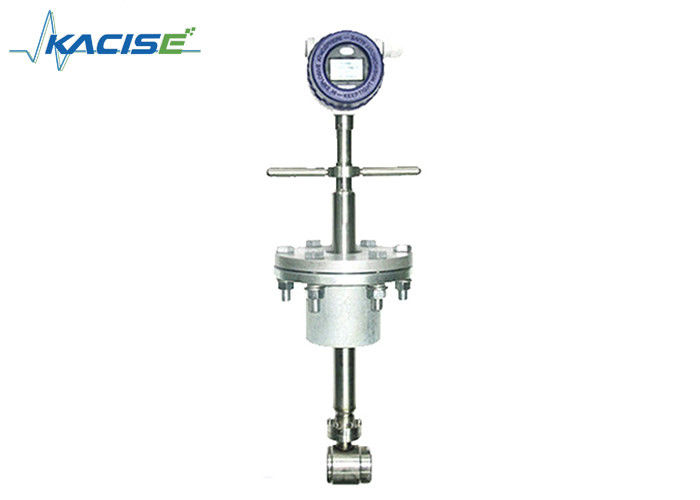

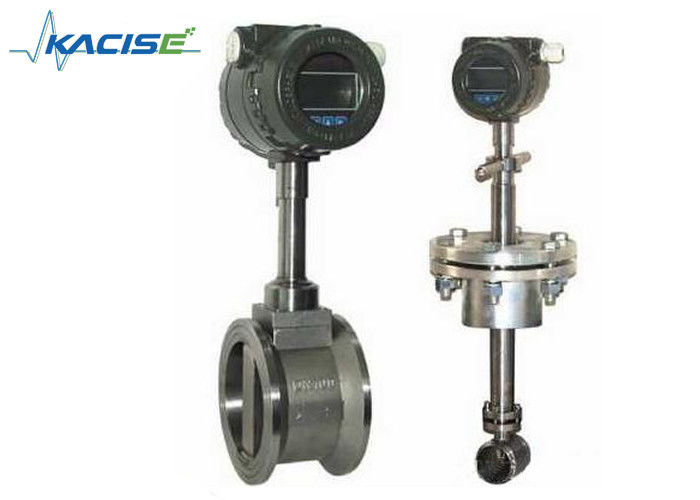

Medidor de fluxo introduzido desmontado do redemoinho do redemoinho com certificação do ISO da saída RS485

Medidor de fluxo introduzido desmontado do redemoinho do redemoinho com certificação do ISO da saída RS485

  • Medidor de fluxo introduzido desmontado do redemoinho do redemoinho com certificação do ISO da saída RS485
  • Medidor de fluxo introduzido desmontado do redemoinho do redemoinho com certificação do ISO da saída RS485
Medidor de fluxo introduzido desmontado do redemoinho do redemoinho com certificação do ISO da saída RS485
Detalhes do produto:
Lugar de origem: China
Marca: KACISE
Certificação: ISO / CE / Explosion-proof
Número do modelo: Série de KVF
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Preço: Negotiable
Detalhes da embalagem: Caixa/caixa de madeira
Tempo de entrega: 7 dias úteis
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Contato
Descrição de produto detalhada
Pressão: 1,6 Mpa, 2.5Mpa, 4.0Mpa (especiais) Diâmetro: DN15 ~ DN1800
temperatura: -20°C - °C +160 Fonte de Alimentação: 24VDC, 220VAC
Comunicação: RS-485/MODBUS, CERVO Precisão: ±1.0% (padrão)
Sinal de saída: 4~20mA Instalação: Flange, braçadeira sobre, linha, inserção
Meio: Cozinhe, vapor saturado, CO2, ar, compassos arejam, o outro steanm Língua: Chinês, inglês
Realçar:

medidor de fluxo do vapor do redemoinho

,

tipo medidor da inserção de fluxo

Introdução remota do medidor de fluxo do redemoinho do gás natural do vapor da exposição e do controle 4-20MA da exposição6.jpgdo LCD



O medidor de fluxo de redemoinho é baseado de " no princípio do redemoinho Karman”, o uso do cristal bonde piezo como um elemento de medição dos instrumentos da medida do fluxo para uma variedade de gás, vapor, medida líquida do fluxo. Série de LUGB de especificações do medidor de fluxo de redemoinho de DN15 a DN600, medidor de fluxo de redemoinho de acordo com as características estruturais no medidor de fluxo de redemoinho do completo-tubo e no medidor de fluxo de redemoinho de encaixe. De acordo com os sinais de saída diferentes pode ser dividido no sensor do modo de saída do pulso e na saída atual padrão do transmissor. O instrumento tem a vantagem da escala larga da medida do fluxo, da precisão alta, da estrutura simples, da perda de pressão pequena, de nenhumas peças moventes, etc. É aplicado à medida do fluxo instantâneo e do fluxo do total do líquido em um encanamento fechado.



Medidor de fluxo do redemoinho da estrutura

Medidor de fluxo introduzido desmontado do redemoinho do redemoinho com certificação do ISO da saída RS485 1

Características



A medida é independente da densidade fluida, viscosidade, umidade, pressão da temperatura e a condutibilidade lá não é nenhuma peça do obstáculo no tubo de medição nenhuma perda de pressão ao tubo de que a parte reta é da baixa exigência o sensor com os gurantees que aterrados do elétrodo o sensor aterrando do wellThe com tecnologia de processamento avançada é da resistência agradável à pressão negativa.
1. Simples e firme, nenhumas peças moventes, confiança alta, a operação a longo prazo é muito estável
2. Tração zero, elevada precisão
3. A perda de pressão é pequena, fácil manter
4. Escala de medição, escala até: 1: 15
5. A vasta gama de aplicações, gás, líquido, fluxo do vapor pode ser medida
6. Variação da temperatura de funcionamento larga: -40 ℃ a alta temperatura de 350 ℃
7. Sinal de pulso da saída ou sinal atual, fácil de usar com computador e outros sistemas digitais



Parâmetros



Diâmetro da tubulação DN15~DN1800
Materiais do medidor 1Cr18Ni9Ti
Pressão nominal (Mpa) 1.6Mpa; 2.5Mpa; 4.0Mpa
Temperatura média medida (℃) -40~+250℃; -40~+350℃
Circunstâncias ambientais Temperatura: - 10~+55℃, umidade 5%~90%, pressão: 86~106Kpa
Classe da precisão líquido: leitura ±0.5
Gás ou vapor de medição: reading±1.0, ±1.5
Relação da rejeição 1:10; 1:15
Coeficiente de perda da pressão CD<2>
Sinal de saída 4-20mA ou pulso
Fonte de alimentação

sensor: +12VDC, +24VDC

transmissor: +24VDC

Na exposição do local: bateria 3.2V

Linhas de transmissão do sinal STVPV3×0.3 (três-fio), 2×0.3 (fio dois)
A instalação Integrated que aperta a flange ou a conexão da flange
Distância de transmissão ≤500m
Linha relação do sinal Homem threadM20×1.5
Níveis da explosão ExdIIBT6
Classe da proteção IP65
Permita a aceleração da vibração 1.0g















































Seleção modelo



KVF                     Parâmetros
Diâmetro nominal DNXX                   DN15~DN1800 (milímetro)
Estrutura F                 Tipo remoto com exposição
Y                 Tipo compacto com exposição
Precisão A               Tipo da tubulação: Classe 1,0
B               Tipo da inserção: Classe 2,5
Pressão nominal 16             1.6Mpa
XX             Personalização
Temp máximo. do meio M           <250>
H           >250℃
A outra função P         Com compensação da pressão
T         Com compensação de temperatura
Pinta         Com compensação da pressão e de temperatura
Poder 1       12~28VDC
2       85~265VAC (exposição remota)
3       bateria de lítio 3.6V (na exposição do local)
Saída A     4-20mA
M     Pulso de tensão
H     CERVO
R1     RS232
R2     RS485
A instalação 1   Flange
2   Flange da braçadeira
3   Inserção
4   Linha
5   Braçadeira
À prova de explosões A Não à prova de explosões
B À prova de explosões intrínseco
G Prova da chama



Pacote



Medidor de fluxo introduzido desmontado do redemoinho do redemoinho com certificação do ISO da saída RS485 2

Aplicação



Medidor de fluxo introduzido desmontado do redemoinho do redemoinho com certificação do ISO da saída RS485 3
