Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE / ISO / Explosion-proof |
Número do modelo: | KTF |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caixa de madeira |
Tempo de entrega: | 5~8 dias de trabalho |
Termos de pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000pcs |
DN (milímetro): | DN10 - DN200 | Pressão: | 1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, especial |
---|---|---|---|
Médio: | óleo pesado, óleo alto da viscosidade, fuel-óleo, líquidos químicos e betume | Comunicação: | RS-485 /MODBUS |
Precisão: | 0,5% ou 0,2% | Produção: | Pulso, 4-20mA saída análoga, RS485, cervo |
Materiais: | Aço do ferro moldado de aço inoxidável | Fornecimento de energia: | Bateria de lítio de 12-24VDC /3.6V |
Viscosidade média: | 300-2000mPa.S | Ex-prova: | ExmdΙΙBT4 |
Realçar: | medidor de fluxo do combustível diesel,medidor de fluxo à prova de explosões |

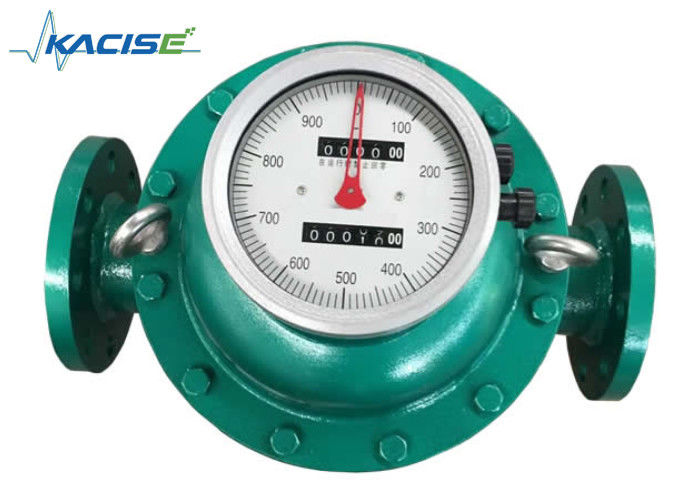

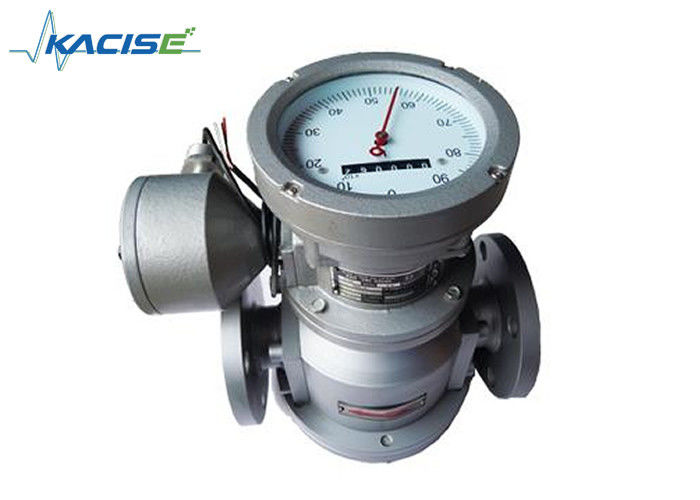

Medidor de fluxo de engrenagem oval Medidor de fluxo de betume de alta viscosidade Medidor de fluxo líquido
Descrição
O medidor de fluxo de engrenagem elíptica é um dispositivo de medição de fluxo de deslocamento positivo concebido para monitorizar de forma precisa e consistente o fluxo de líquido em tubulações, seja contínuo ou intermitente.Particularmente adequado para medições de alta viscosidade como óleo pesado, álcool polivinílico e resina, divide eficientemente o fluido em porções de volume conhecidas através de um elemento de medição mecânico.O volume total do fluido é então determinado com base no número de vezes que a câmara de medição enche e descarrega essas porções de volume sucessiva e repetidamente.
Este medidor de caudal de engrenagem oval é especificamente concebido para medir os caudais de fluxo de líquidos com uma viscosidade compreendida entre 300 e 2000 mPa·s,Operando em tubulações sujeitas a determinadas condições de pressão e temperaturas que variam de -10°C a +100°CSuas vantagens incluem uma estrutura simples, alta confiabilidade, precisão e uma baixa exigência de tubos..
O medidor de fluxo de engrenagem oval, particularmente no contexto da indústria do petróleo, apresenta uma repetibilidade e durabilidade excepcionais.químico, medicina, transporte e alimentação, demonstrando a sua adaptabilidade e fiabilidade em diversas aplicações.
Características
☆.Vantagem do medidor de caudal de engrenagem oval
☆.Tamanho compacto, fácil manutenção
☆.Fácil de ler e de operar num ecrã mecânico
☆.Instalação horizontal ou vertical
☆.Baixa perda de pressão
Especificaçõess
Nome da produção | DN15 Medidor de fluxo de bitume oval mecânico de baixo fluxo |
Médio | O principal meio é o petróleo |
Precisão | 00,5% ou 0,2% |
Produção | Impulso de saída, 4 ~ 20mA |
Materiais | Ferro fundido, aço fundido ou aço inoxidável |
Exibição | Display LCD ou Display Mecânico Local |
Função | Regresso à função zero |
Acessórios | "Y"Filtro ou filtro quadrado |
Temperatura | -20 a 100 °C |
Viscosidade | 0.6Mpa.s~250Mpa.s |
Princípio de funcionamento
Insatallação
Diâmetro | Material do instrumento | L | H | B | A | D | D1 | n | F |
DN10 | Ferro fundido | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
DN15 | Ferro fundido | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
Aço fundido | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 | |
Aço inoxidável | 245 | 120 | 226 | 172 | 95 | 65 | 4 | 14 | |
DN20 | Ferro fundido | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
Aço fundido | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 | |
Aço inoxidável | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 | |
DN25 | Ferro fundido | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
Aço fundido | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 | |
Aço inoxidável | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14 | |
DN40 | Ferro fundido | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
Aço fundido | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 | |
Aço inoxidável | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 | |
DN50 | Ferro fundido | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
Aço fundido | 384 | 262 | 394 | 312 | 195 | 135 | 4 | 23 | |
Aço inoxidável | 265 | 178 | 349 | 265 | 180 | 125 | 4 | 18 | |
DN65 | Ferro fundido | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Aço inoxidável | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 | |
DN80 | Ferro fundido | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Aço fundido | 450 | 337 | 452 | 332 | 510 | 170 | 8 | 23 | |
DN100 | Ferro fundido | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
Aço fundido | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 | |
DN 150 | Ferro fundido | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
Aço fundido | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 | |
DN200 | Ferro fundido | 700 | 650 | 720 | 476 | 335 | 295 | 12 | 23 |
Aço fundido | 650 | 650 | 720 | 476 | 360 | 310 | 12 | 26 |
