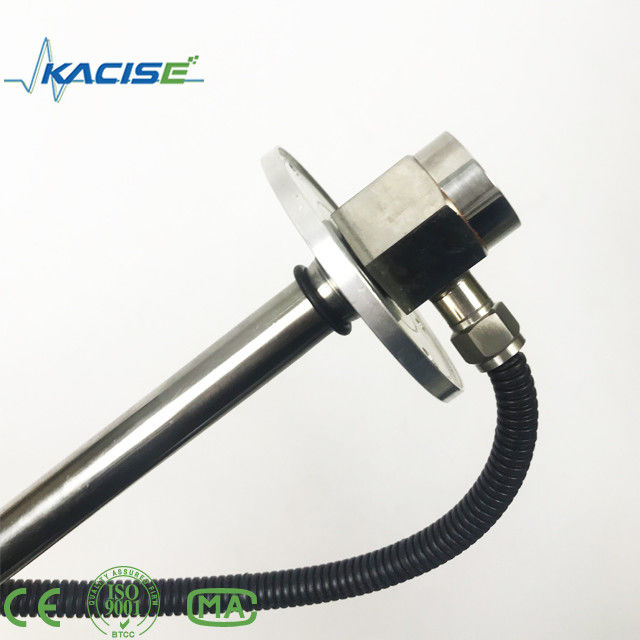

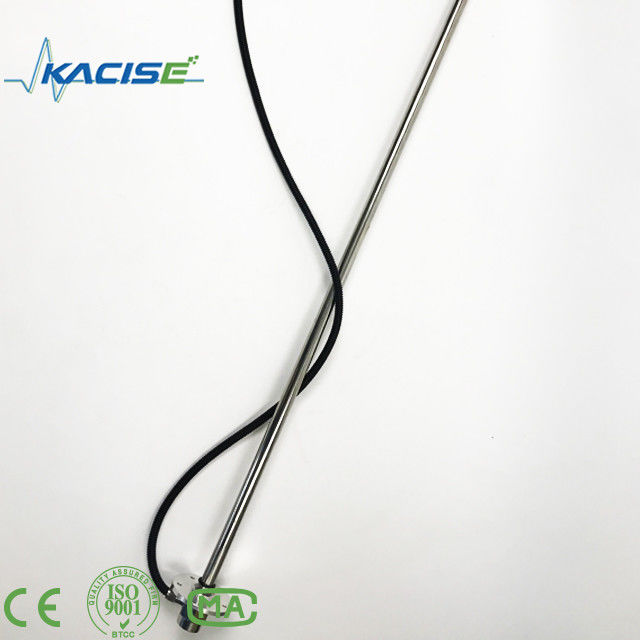

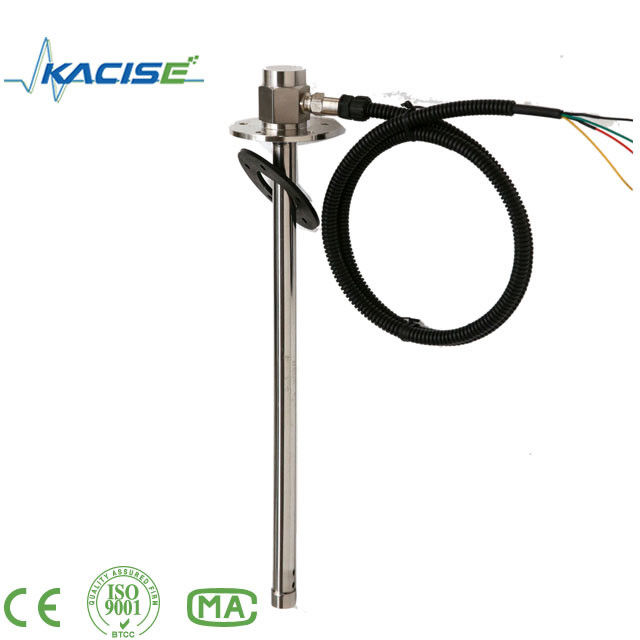

Sensor de nível do tanque de combustível resistivo de aço inoxidável com proteção IP67 e saída de 4-20mA para tanques de caminhões

O sensor de nível de óleo digital capacitivo da série KCF é baseado no princípio da medição de capacitância de RF. Ele usa tecnologia de tomografia para analisar dinamicamente vários parâmetros do sensor no meio e compensa automaticamente com precisão. O sinal de saída muda linearmente com a mudança do nível do líquido. A máquina inteira não possui peças elásticas e peças móveis. É resistente a impactos e fácil de instalar. Pode ser instalado em diversas ocasiões para medir com precisão o nível de óleo de gasolina, óleo diesel, óleo hidráulico e outros líquidos de vários líquidos corrosivos.

Características: Esta série de sensores é um instrumento de medição de nível de medição com alta resolução e precisão de medição. Não requer intervenção manual, é calibrado automaticamente, não apresenta variações de temperatura e não é afetado por alterações no meio. Em outras palavras, o mesmo sensor, independentemente da temperatura do meio que está sendo medido, seja água, gasolina ou diesel, emite corretamente o sinal de nível preciso. O problema da difícil medição de meios como etanol, gasolina e metanol combustível foi completamente resolvido, e o erro de medição causado pela diferença de rótulos de óleo e grande diferença de temperatura em diferentes regiões também foi resolvido. Actualmente, a tecnologia é única na China e está no nível avançado internacional.

• Resistência a altas temperaturas
• Alta pressão
• Saída múltipla
• À prova de explosão
• Proteção contra corrosão
• Calibração gratuita
• Resultados de medição estáveis

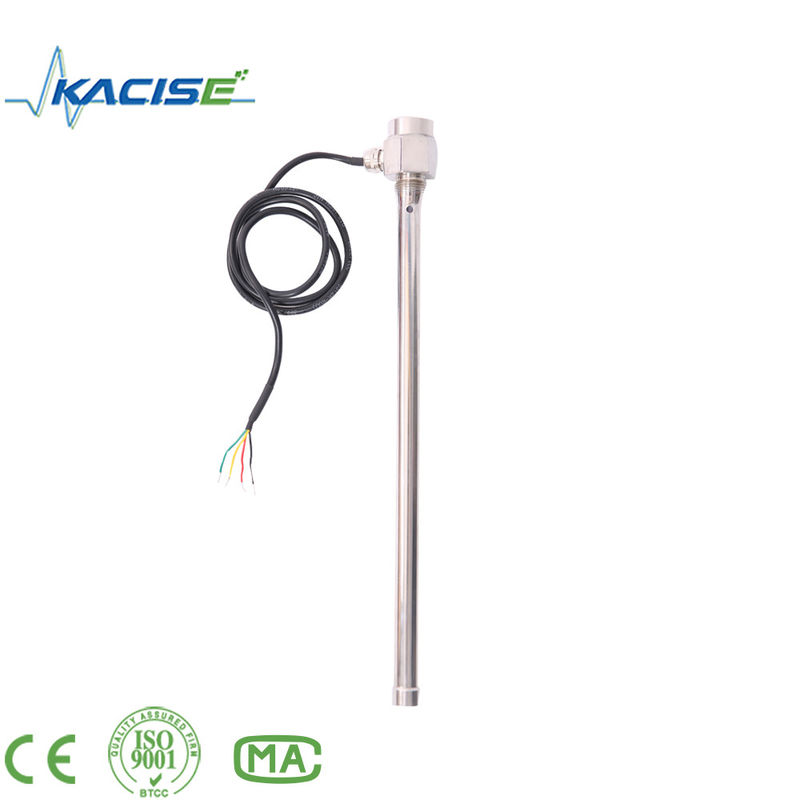

O método de fiação é o seguinte:

RS232: A saída do sensor desta forma possui 4 fios

• Vermelho 24V+
• Preto 24V-(RS232)
• Remetente de computador RS232 (RXD) azul
• Receptor de computador RS232 (TXD) amarelo

4 a 20 mA: A saída do sensor neste modo possui 2 fios

• Vermelho 24V+
• Preto 24V-

0 a 5V: A saída do sensor neste modo possui 3 fios.

• Vermelho 24V+
• Preto 24V-
• Saída de tensão azul 0~5V

observação:

Só pode haver um tipo de sinal RS232/0-5V/4~20mA, e um deles pode ser usado arbitrariamente.

O sensor utiliza tecnologia de microcomputador e pode ser usado diretamente para medição de vários líquidos fracamente corrosivos sem calibração.

Instalação do sensor:

1. Se for um carro antigo, o sensor original precisa ser removido. O carro novo é instalado diretamente;
2. Verifique os acessórios antes da instalação: flange, almofada de borracha, O-ring, se os parafusos estão completos e consistentes;
3. Coloque o O-ring na raiz do sensor;
4. Aplique selante resistente a óleo em ambos os lados da almofada de borracha e, em seguida, fixe a posição do furo com o flange e o flange do tanque de combustível e fixe-o com parafusos. Ao apertar, deve-se aplicar rotação simétrica para garantir força uniforme em todas as direções e evitar vazamento de óleo. ;
5. Insira o sensor na chave para concluir a instalação do sensor.
6. Conecte o cabo de alimentação e o cabo de comunicação separadamente conforme definição;
7. Verifique se a linha está normal, você pode ligar a alimentação do sensor e o sensor pode funcionar normalmente.

1. usado principalmente na detecção de nível de líquido e função de absorção de óleo para tanque de óleo

Por favor envie-nos emali para mais informações, responderemos em 12 horas.

Forneceremos 12 meses de garantia e manutenção vitalícia para os produtos.

Totalmente testado antes da entrega.
