| Lugar de origem: | China (continente) |
| Marca: | KACISE |
| Certificação: | CE |
| Número do modelo: | ROB100 |
| Quantidade de ordem mínima: | 1 Piece / Pieces |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | pedidos da caixa ou dos clientes disponíveis |
| Tempo de entrega: | 5 dias de trabalho após o pagamento |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 partes / partes por semana |
| Nome: | Sensor da inclinação da elevada precisão | Tipo: | Série ROB100 |
|---|---|---|---|
| Características: | Elevada precisão e estabilidade a longo prazo | Padrão: | CE |
| Realçar: | inclinômetro e sensores da inclinação,sensor eletrônico da inclinação |
||
Utilizando a tecnologia de sistemas micro-eletromecânicos (MEMS), esta abordagem inovadora integra perfeitamente as medições da taxa angular e da aceleração linear.O sistema combinado resultante permite medições abrangentes, incluindo ângulo de rolagem, ângulo de inclinação, aceleração tridimensional e taxa angular tridimensional.
Os dados adquiridos relativos ao ângulo de inclinação e à desviação da taxa angular são submetidos a um processo preciso de estimativa e correcção, facilitado pela implementação do algoritmo de filtro Kalman.Este método garante a determinação precisa e fiável dos ângulos de orientação e das taxas angulares, sendo particularmente eficaz em aplicações em que a medição precisa do movimento e da orientação é crítica.
Introdução

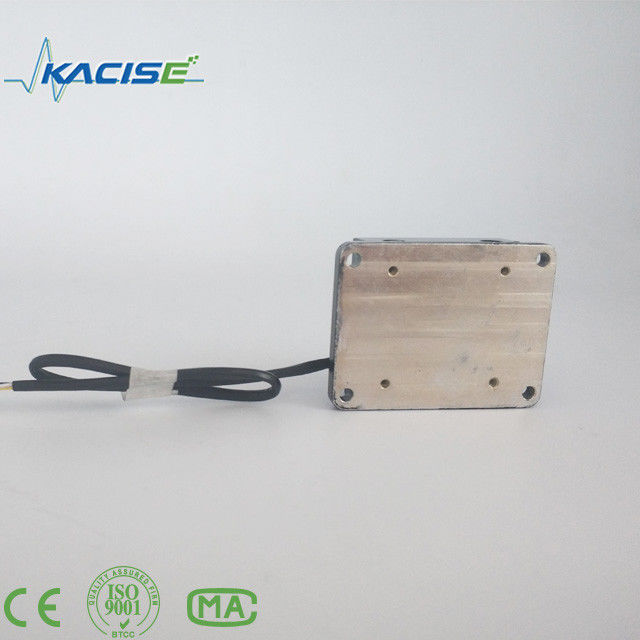

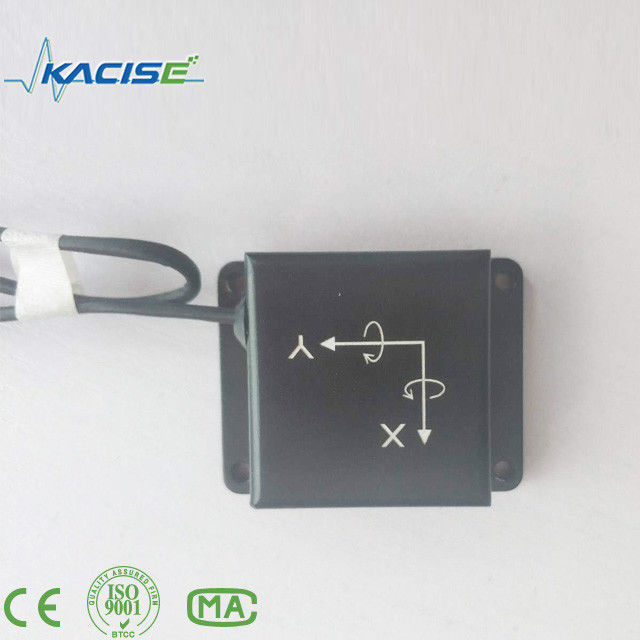

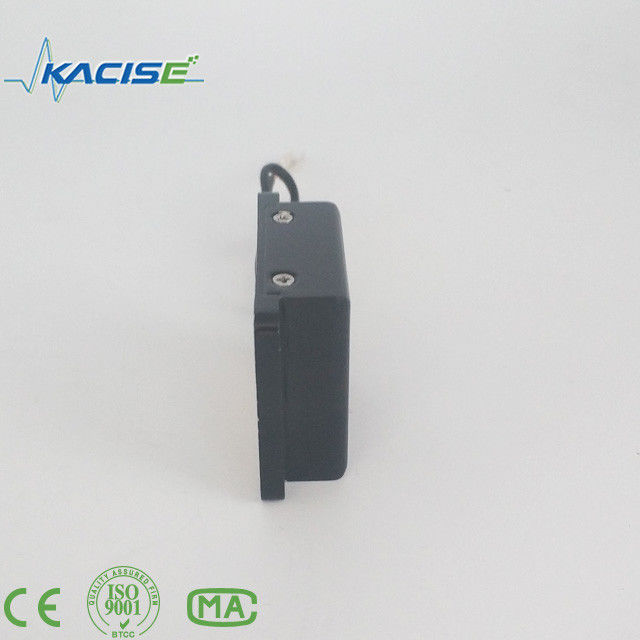

O sensor de inclinação da série ROB100, desenvolvido pela Xi'an Kacise Optical Co., Ltd.,É um dispositivo baseado em MEMS, de baixo custo, especificamente concebido para medir o ângulo entre a superfície medida e o plano horizontalIncorporado num sistema de controlo MCU, este sensor assegura a compensação de temperatura em toda a sua gama de temperaturas operacionais (-45°C~+85°C).O sensor é submetido a duas rondas de correcção de não linearidade.
No caso da variante do sensor de inclinação de dois eixos, o ROB100 emprega um método de cálculo sofisticado baseado nos ângulos de inclinação e rolagem, conforme definido pelo sistema de navegação inercial.Esta abordagem transcende uma simples combinação mecânica de dois eixos, atendendo aos diversos requisitos de medição em vários campos de controlo.
Funcionando pelo princípio da gravidade terrestre sensível, o sensor fornece uma saída em tempo real do ângulo de posição da corrente em relação ao plano horizontal.e o sensor demonstra uma resistência robusta às interferências electromagnéticas externas, tornando-o adequado para uma operação prolongada em ambientes industriais desafiadores.e outros domínios em que a medição precisa da atitude é crucial.
Embora o sensor seja particularmente adequado para medições dinâmicas em condições estáticas ou de mudança lenta, não é recomendado para aplicações que envolvam mudanças dinâmicas rápidas.Esta descrição delineia os casos de utilização ideais e sublinha a sua eficácia em cenários que exigem medições precisas e estáveis da posição.
Características
Correcção de sinal, compensação e redução de ruído baseada em microprocessador na faixa de temperatura completa (-45 °C ~ +85 °C).
Sistema de controlo MCU com compensação de temperatura incorporada para uma maior precisão.
Sensor de inclinação de dois eixos que utiliza um método de cálculo sofisticado para ângulos de inclinação e rolagem.
Utiliza o princípio da gravidade terrestre sensível para a saída de ângulo de posição em tempo real.
Fácil de instalar e resistente a interferências electromagnéticas externas.
Adequado para operação a longo prazo em ambientes industriais adversos.
Ideal para aplicações de controlo de automação industrial, medição de plataformas e campos conexos que exijam uma medição precisa da posição.
Área de aplicação
L Medição da inclinação, sistema de controlo estável
l Estabilidade e controlo da plataforma, orientação e navegação inerciais
Principais indicadores de desempenho técnico
| Desempenho | |
| Intervalo de medição do ângulo (°) |
Eixo X ± 90° Eixo Y ± 90° |
| Resolução (°) | ≤ 0.02 |
| Deslocamento zero ((°) | ≤ 0.2 |
| Zero repetibilidade | ≤ 0.05 |
| Erro não linear | ≤ 0.1 |
| largura de banda (Hz) | ≥ 10 Hz |
| programação estável (sec) | 1 |
| Indicadores ambientais | |
| temperatura de armazenamento (°C) | -55°C ≈ 100°C |
| Temperatura de funcionamento (°C) | -45°C ∼85°C |
| Impacto (g) | 20000 |
| Índice elétrico | |
Dimensões ((mm):
