GXPS353RefrIgera)Tion Eu...nd- Não.estriarPress- Não.re Tra)- Não.er
1Taxat- Não.Re
Opções de precisão:
± 0,25% F.S.
± 0,5% F.S.
± 1% F.S.
Estabilidade e fiabilidade:
Alta estabilidade
Alta fiabilidade
Corpo central:
Corpo de núcleo de cerâmica alemã
Calibração:
Calibração digital
Opções do conector:
Variedade de opções de conectores
Portão de pressão:
Variedade de opções de porta de pressão
Ajuste zero:
O zero pode ser deslocado arbitrariamente.
Certificações:
Certificado CE
Compatível com a RoHS
2. ApPlíniocaAção
Compressor
Fornecimento de água para o piso da casa
Controle hidráulico
Unidade de ar condicionado
Motor de automóvel
Sistema de detecção automática
Unidade hidráulica
Equipamento de refrigeração
3Introdução
Um transmissor de pressão é um dispositivo concebido para converter parâmetros de pressão física, tais como os detectados por um sensor de célula de carga em gases, líquidos e outras substâncias,em sinais eléctricos normalizados (eOs transmissores de pressão desempenham um papel crucial na alimentação de instrumentos secundários, incluindo alarmes,aparelhos de gravação, e reguladores, para tarefas como medição, indicação e ajuste do processo.

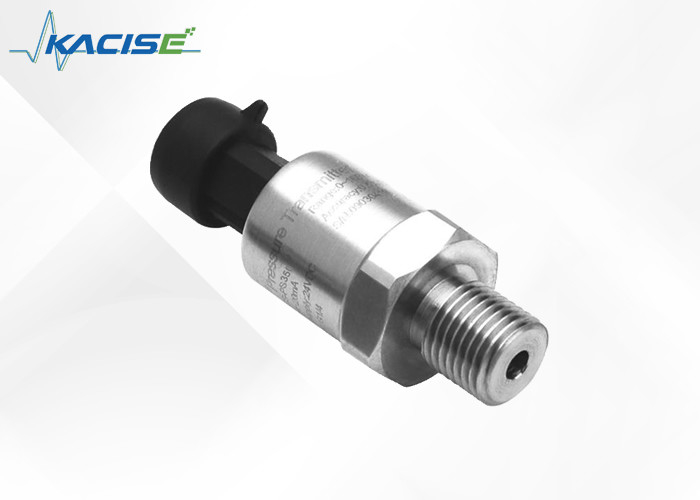

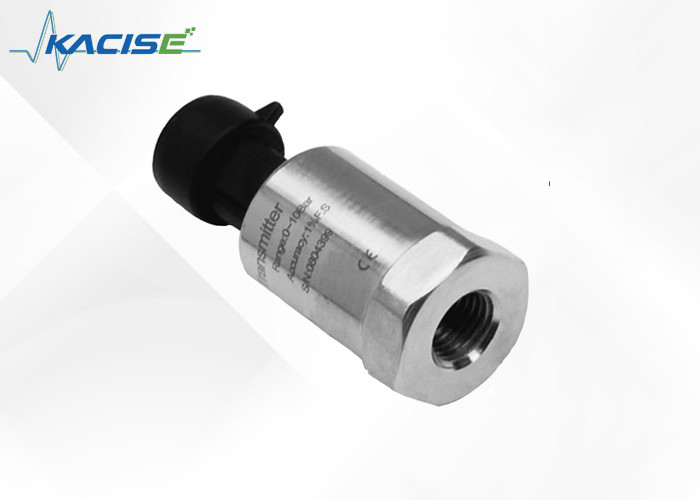

O GXPS353 se destaca como um transmissor de pressão de alto volume e econômico com vantagens notáveis, como alta confiabilidade, estrutura compacta, pequeno tamanho e peso leve.Este transmissor encontra ampla aplicação em áreas como compressoresO núcleo de pressão e o chip de sensor do GXPS353 são importados da Alemanha, garantindo a qualidade,e o dispositivo incorpora uma excelente tecnologia de compensação digitalO sensor passou pela certificação de segurança intrínseca e obteve a certificação CE, confirmando a sua conformidade com as normas e regulamentos de segurança.
4Interface electrónica e definição de sinais
| Spec. |
Va)Eu...- Não.e |
| Intervalo de pressão |
0~2bar......600bar |
| Pressão de carga |
1.5 vezes o valor nominal da pressão (1.5X) |
| Pressão de ruptura |
3 vezes a pressão do valor nominal (3X) |
| Precisão |
± 0,25% F.S, ± 0,5% F.S, ± 1,0% F.S. |
| Estabilidade |
Valor típico 0,5% F.S., valor máximo: 1% F.S. |
|
Temperatura de funcionamento
|
-40°C a 125°C
|
|
Temperatura de armazenamento.
|
-40~120°C |
|
Temperatura de compensação
|
-10°C a 80°C
|
| Compatibilidade média |
Compatível com 1Cr18Ni9Ti |
| Performance elétrica |
2 sistema de fios |
Sistema de 3 fios |
| sinal de saída |
4 ~ 20 mA |
0.5~4.5V |
0-10V |
| Fornecimento de energia |
10 ~ 30 Vdc |
5Vdc |
15 ~ 30 Vdc |
| Pressão de carga |
(U-10)/0.02 (Ω) |
>100 kΩ |
| Isolamento |
>100M Ω@50V |
| Força elétrica |
500 V@60 segundos |
| Vibração/Impacto |
10g/5~2000Hz, eixos X/Y/Z20g seno 11ms |
| Pressão durável |
2×106 círculo de pressão @25°C |
| Conexão elétrica |
Packard, Hirsmann, tampas de ar, cabo fixo, cabo à prova d'água |
| Portão de pressão |
G1/4, NPT1/4, 7/16-20UNF, M20×1.5, G1/2, |
| Tipo de pressão |
G, S |
Tempo de resposta: 10 ms |
| Certificado |
Modo intrinsecamente seguro E, RoHS; CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
6Ord.- Não.- NãoInfOrma)Ação
GX-T- Sim.e-Rumge- O- Não.tp- Não.t-Power-Pre-sSure poRt-EEu...ect- Não.c conNectIon-Ca)- Não.Eu...Inglêsth
T- Sim.pe:PS353=tipo universal, PS353A=tipo de corrente, PS353V=tipo de tensão, PS353KX=sistema de abastecimento de água de conversão de frequência
Range:0~2bar...600bar = limite superior do intervalo
Outp- Não.t:A = 4 ~ 20mA, V05 = 0,5 ~ 4,5Vdc
Potência: 10~30Vdc, 5Vdc
Pre-ssAurapOrto:G=G1/4, N=NPT1/4, U=7/16-20UNF, M=M20×1.5, G2=G1/2
- Não.ecTric connecTion:H=DIN43650-C, GX=GX12-3, C=cabo fixo, CW=saída de ligação impermeável, P=Packard
CabLeEu...ength:XXm=XX metros 1-150m
