Transmissor de pressão sem fio universal impermeável para controlo de processos industriais

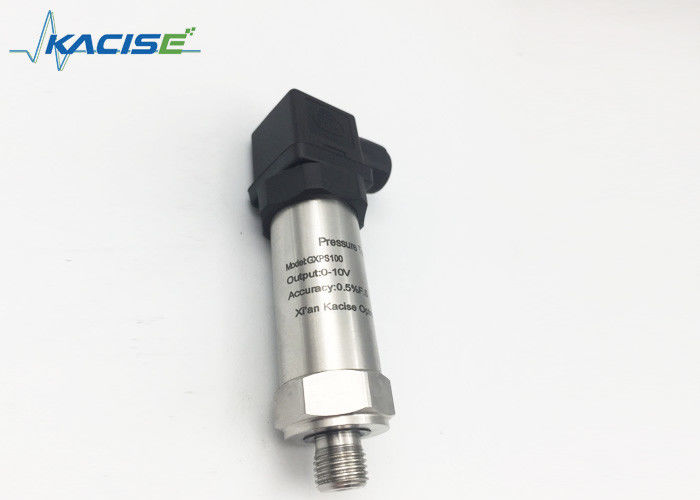

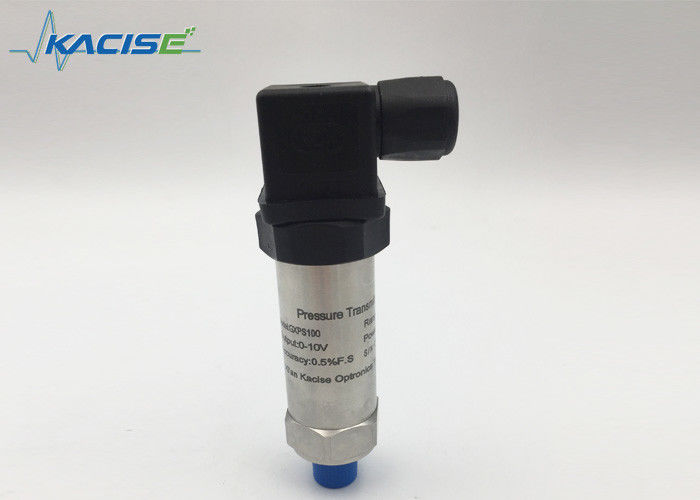

GXPS100 Transmissor de pressão piezoresistivo universal
1Características
☆ Precisão por defeito: 0,5% F.S.
☆ Núcleo cheio de óleo de silício difuso
☆ Intervalo de pressão múltipla e sinal de saída
☆ Vários conectores e portas de pressão
☆ Saída de corrente de linha 2 de não polaridade
2Aplicação
☆ Instalação de armazenamento de gás
☆ Máquina de refrigeração
☆ Hidráulico e lubrificação
☆ Fornecimento de água a pressão constante
☆ Pressão da tubulação
☆ Pressão do vaso
☆ Petroquímica
☆ Controle de processos industriais
3Introdução
O transmissor de pressão da série GXPS100 é um produto de alto volume, uso civil e industrial, de baixo custo.Líquidos e gases corrosivos leves.
O produto utiliza estrutura de aço inoxidável 1Cr18Ni9Ti e importado marca internacional famosa de difusão do corpo do núcleo de pressão cheio de óleo.
4. Parâmetro
| Especificações. |
Valor |
| Intervalo de pressão |
0~0,2MPa......60MPa
2 bar... 600 bar
29 psi... 8700 psi.
20000MmH20...6118000mmH2O
1.97 atm... 592 atm
|
| Pressão de carga |
1.5 vezes o valor nominal da pressão (1.5X) |
| Pressão de ruptura |
3 vezes o valor nominal da pressão (3X) |
| Precisão |
± 0,5%F.S ((PT 300 ou MARS para maior precisão estão disponíveis) |
| Estabilidade |
Valor típico 0,25% F.S., valor máximo: 0,4% F.S. |
| Temperatura de funcionamento |
-40°C a 120°C |
| Temperatura de compensação |
-10°C~70°C |
| Compatibilidade média |
Compatível com 1Cr18Ni9Ti |
| Performance elétrica |
2 sistema de fios |
Sistema de 3 fios |
| sinal de saída |
4 ~ 20 mA |
0 a 5 V |
1 a 5 V |
0.5~4.5V |
0 a 10 V |
| Fornecimento de energia |
10 ~ 30 Vdc |
8 ~ 30 Vdc |
5V (ratio) |
11 ~ 30 Vdc |
| Pressão de carga |
(U-10)/0.02 (Ω) |
¥100kΩ |
| Isolamento |
¥100M Ω@50V |
| Força elétrica |
500 V@60 segundos |
| Vibração/Impacto |
10g/5~2000Hz, eixos X/Y/Z20g seno 11ms |
| Pressão durável |
2×106 círculo de pressão @25°C |
| Faixa de exibição |
-999~1999@ (PT110&PT111) |
| Capacidade de contacto |
(24V, 1A)@PT111 |
| Conexão elétrica |
Hirsmann, tampas de ar, cabo fixo, cabo à prova d'água |
| Portão de pressão |
M20×1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Tipo de pressão |
G, S |
Tempo de resposta: 10 ms |
| Certificado |
Modo intrinsecamente seguro E, CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
5Informações de encomenda
GX-TPortão ype-Range-Output-Power-Pressure-Conexão elétrica
Tipo:PS100=tipo universal, PS100E=modo intrinsecamente seguro, PS110=indicador PS100+
Distância:0~0,2...60MPa, 0~2bar...600bar= o limite superior do intervalo
Output:A = 4 ~ 20mA, V = 0 ~ 5Vdc, V05 = 0,5 ~ 4,5Vdc, V1 = 1 ~ 5Vdc, V2 = 0 ~ 10Vdc
Potência:5Vdc, 24Vdc, 10~30Vdc
Portão de pressão:M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
Conexão elétrica:H=DIN43650-A, C=cabo fixo
6Interface electrónica e definição de sinais
