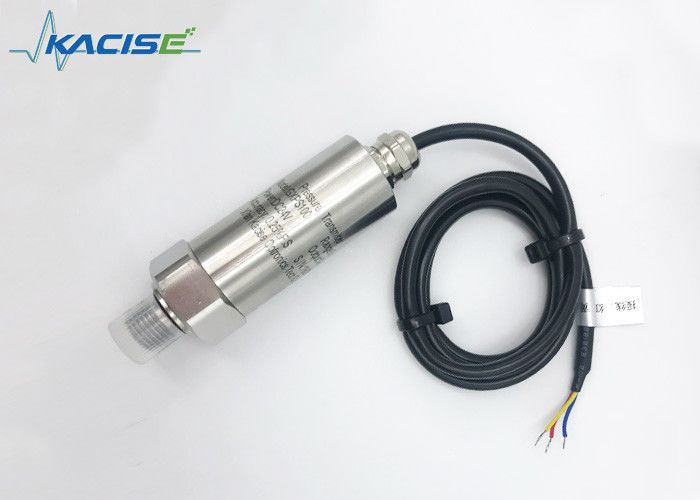

GXPS100 Transmissor de pressão piezoresistivo universal
Características
☆Precisão: 0,5% F.S.
☆Importa núcleo de alta qualidade
☆Vários intervalos de pressão e sinal de saída
☆Vários conectores e portas de pressão
☆Corrente de saída de linha 2 de não polaridade
☆Saída CC&AC
☆Certificado CE, intrinsecamente seguro para evitar explosões
Aplicação
☆Equipamento de armazenamento de gás
☆Frigorífico
☆Hidráulico e lubrificação
☆Fornecimento de água a pressão constante
☆Pressão na tubulação
☆Pressão do vaso
☆Petroquímica
☆Controlo de processos industriais
Introdução
O transmissor de pressão da série GXPS100 é de grande volume, de uso civil e industrial,
produtos de baixo custo, amplamente utilizados na detecção de pressão de gases e líquidos, como água,
óleo, líquidos e gases corrosivos leves.
O produto utiliza uma estrutura de aço inoxidável 1Cr18Ni9Ti, importando o
Marca famosa de difusão do corpo do núcleo de pressão cheio de óleo, sensor dedicado
Circuito de amplificador de instrumentação que possa facilitar a calibração da sua escala zero e completa.
Interface electrónica e definição de sinais
| sinal de saída |
| Dois fios |
4 ~ 20 mA |
| Três fios |
0 ~ 5 V,0.5~4.5V, 1~5V, 0~10V ((cd) |
| 2 fios |
3 fios |
Cabos |
Hirschman |
Conector |
| Potência |
Potência |
Vermelho |
1 |
1 |
| Produção |
Produção |
Azul/verde |
2 |
2 |
| |
Terra de potência |
Negro |
3 |
3 |
Parâmetro
| Especificações. |
Valor |
| Intervalo de pressão |
0~0,2MPa......60MPa
2 bar... 600 bar
29 psi... 8700 psi.
20000MmH20...6118000mmH2O
1.97 atm... 592 atm
|
| Pressão de carga |
1.5 vezes o valor nominal da pressão (1.5X) |
| Pressão de ruptura |
3 vezes o valor nominal da pressão (3X) |
| Precisão |
± 0,5%F.S ((PT 300 ou MARS para maior precisão estão disponíveis) |
| Estabilidade |
Valor típico 0,25% F.S., valor máximo: 0,4% F.S. |
| Temperatura de funcionamento |
-40°C a 120°C |
| Temperatura de compensação |
-10°C~70°C |
| Compatibilidade média |
Compatível com 1Cr18Ni9Ti |
| Performance elétrica |
Sistema de 2 fios |
Sistema de 3 fios |
| sinal de saída |
4 ~ 20 mA |
0 a 5 V |
1 a 5 V |
0.5~4.5V |
0 a 10 V |
| Fornecimento de energia |
10 ~ 30 Vdc |
8 ~ 30 Vdc |
5V (ratio) |
11 ~ 30 Vdc |
| Pressão de carga |
(U-10)/0.02 (Ω) |
¥100kΩ |
| Isolamento |
¥100M Ω@50V |
| Força elétrica |
500 V@60 segundos |
| Vibração/Impacto |
10g/5~2000Hz, eixos X/Y/Z20g seno 11ms |
| Pressão durável |
2 × 106Círculo de pressão @25°C |
| Faixa de exibição |
-999~1999@ (PT110&PT111) |
| Capacidade de contacto |
(24V, 1A)@PT111 |
| Conexão elétrica |
Hirsmann, tampas de ar, cabo fixo, cabo à prova d'água |
| Portão de pressão |
M20×1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Tipo de pressão |
G, S |
Tempo de resposta: 10 ms |
| Certificado |
Modo intrinsecamente seguro E, CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
Informações de encomenda
GX-tipo-intervalo de saída-porta de potência-pressão-conexão elétrica- comprimento do cabo-pacote
1Tipo: PS100=tipo universal, PS100E=modo intrinsecamente seguro, PS110=indicador PS100+
2Intervalo: 0~0,2...60MPa, 0~2bar...600bar= limite superior do intervalo
3.Output:: A=4~20mA, V=0~5Vdc, V05=0,5~4,5Vdc, V1=1~5Vdc, V2=0~10Vdc
4. Potência: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
5Portão de pressão: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
6Conexão elétrica: H=DIN43650-A, GX=GX16-7, C=saída fixa do cabo, CW=saída de ligação impermeável
7- comprimento do cabo: XX m=XX m 1-150 m
8Embalagem: BB, espuma
Por exemplo, GXPS100-3MPa- A-0,5-DC24-P- espuma
PS100, faixa de teste é 0-3MPa, precisão é 0,5%, fonte de alimentação 24Vdc 4-20mA saída, porta de pressão com M20X1.5, embalado em espuma.
