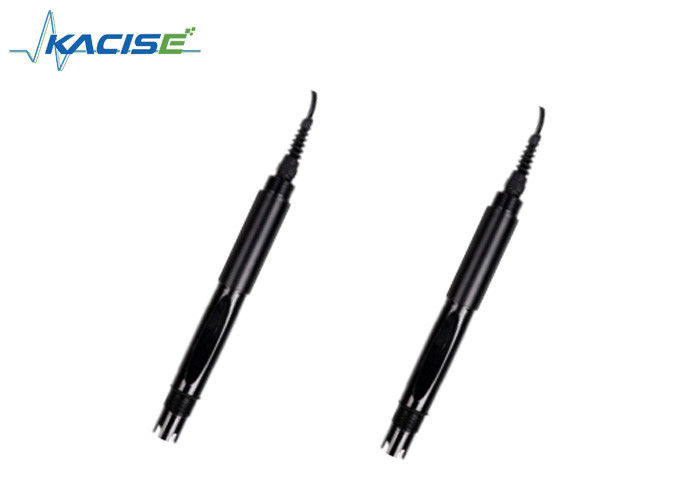

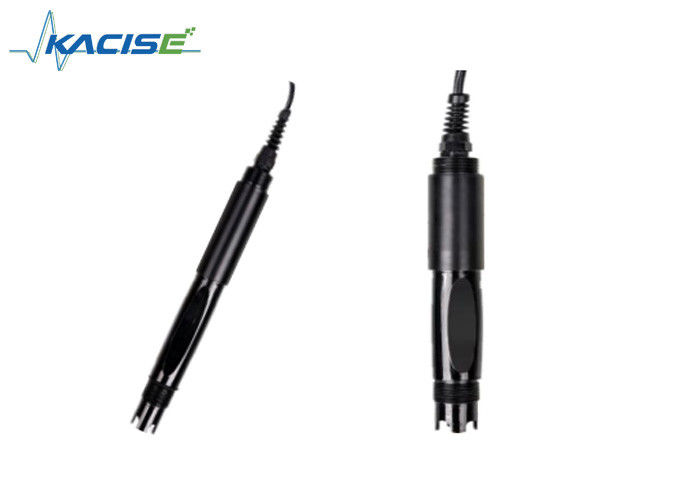

Sensor de pH em linha KWS-700


Introdução

O sensor de pH em linha KWS-700 é utilizado no monitoramento da qualidade da água ambiental, solução ácida/alcalina/sal, processo de reação química, processo de produção industrial,Pode satisfazer os requisitos da medição do pH em linha para a maioria das aplicações industriais.

Características

Saída de sinal: RS-485 (protocolo Modbus/RTU).
Conexão conveniente com equipamentos de terceiros, tais como PLC, DCS, computador de controlo industrial, controlador geral, instrumento de registo sem papel ou ecrã de arranque.
Duplo amplificador diferencial de alta impedância com forte anti-interferência e resposta rápida.

A sonda de pH patenteada, a solução de referência interna, escorre muito lentamente da ponte de sal microporosa sob uma pressão de pelo menos 100 KPa (1 Bar),e a hemorragia anterior continua por mais de 20 mesesEste sistema de referência é muito estável e a vida útil dos eletrodos é alargada por um fator de dois em comparação com os eletrodos industriais convencionais.
Fácil de instalar: 3/4 de fio de tubulação NPT para fácil instalação submersível ou instalação em tubulações e tanques.

Especificações técnicas

Dimensão

Instalação e ligação elétrica

Instalação

Nota: O sensor não deve ser instalado de cabeça para baixo nem horizontalmente quando instalado, pelo menos num ângulo igual ou superior a 15 graus.

Conexão

a) Linha vermelha - cabo de alimentação (12 ~ 24 V)
b) Linha preta - terreno (GND)
c) Linha azul - 485A
d) Linha branca - 485B
e) Fio nu - fio blindado
Após a fiação ser concluída, deve ser verificada cuidadosamente para evitar ligações incorretas antes de ligar.

Especificação do cabo: Considerando que o cabo está imerso em água (incluindo água do mar) durante muito tempo ou exposto ao ar, o cabo tem uma certa resistência à corrosão.O diâmetro externo do cabo é de Φ6 mm e todas as interfaces são à prova d'água.

Manutenção

Utilização e manutenção

Ao medir o sensor de pH, deve ser limpo em água destilada (ou água desionizada),e o papel de filtragem deve ser utilizado para absorver a umidade para evitar a introdução de impurezas no líquido a ensaiar.. 1/3 do sensor deve ser inserido na solução a ensaiar.
O sensor deve ser lavado quando não estiver em utilização, inserido numa cápsula protetora com uma solução de cloreto de potássio de 3,5 mol/l ou inserido num recipiente com um 3.Solução de cloreto de potássio de 5 mol/l.
Verifique se o terminal está seco. Se estiver manchado, limpe-o com álcool absoluto e seque-o. Evite a imersão prolongada em água destilada ou solução proteica e evite o contato com a graxa de silicone.Com um sensor mais longo, a sua película de vidro pode tornar-se translúcida ou com depósitos, que podem ser lavados com ácido clorídrico diluído e enxaguados com água.Deve ser calibrado com o medidor para calibração.
Quando a calibração e a medição não podem ser realizadas enquanto o sensor está a ser mantido e mantido da forma acima, o sensor falhou.

Tabela de referência do pH do amortecedor padrão

A leitura real e o padrão do instrumento têm por vezes um erro de ± 1 dígito.

Calibração

Nota: o sensor foi calibrado na fábrica, se não exceder o erro de medição, a calibração não deve ser aleatória.

a) Calibração zero
Usar 250 ml de água destilada numa garrafa de medição, despejar num copo, adicionar um pacote de pó de calibração com pH=6,86, agitar uniformemente com uma haste de vidro até que o pó esteja completamente dissolvido,Configurar a solução com pH=6.86, coloque o sensor na solução, espere por 3 ~ 5 minutos, depois que o valor estiver estável, veja se o valor exibido é 6,86.Ver o apêndice para instruções de calibração .

Calibração da inclinação
Para solução ácida: tomar 250 ml de água destilada numa garrafa de medição, despejar num copo, adicionar um pacote de pó de calibração com pH=4,00,Mexer uniformemente com uma haste de vidro até o pó estar completamente dissolvido, e configure a solução topH=4.00 ; na solução, espere 3 a 5 minutos. Depois que o valor estiver estável, verifique se o valor é 4.00. Caso contrário, a calibração da inclinação é necessária.Ver o anexo para as instruções de calibração.

Para solução alcalina: tomar 250 ml de água destilada numa garrafa de medição, despejar num copo, adicionar um pacote de pó de calibração com pH=9,18Mexer uniformemente com uma haste de vidro até o pó estar completamente dissolvido, e configure a solução para pH=9.18; dentro da solução, aguarde 3 a 5 minutos. Depois que o valor estiver estável, verifique se o display é 9.18. Caso contrário, é necessária a calibração da inclinação.Ver o anexo para as instruções de calibração.

Garantia da qualidade

Os departamentos de inspecção da qualidade dispõem de procedimentos de inspecção normalizados, com equipamento e instrumentos de detecção avançados,e em estrita conformidade com os procedimentos de ensaio para produtos que fazem 72 horas de ensaio de envelhecimento, teste de estabilidade, não de produtos de fábrica.

A parte destinatária devolve directamente o lote do produto com uma taxa de falha de 2% e todos os custos incorridos são suportados pelo fornecedor.A norma de referência refere-se à descrição do produto fornecida pelo fornecedor..

Garantir a quantidade de mercadorias e a rapidez do envio.

Compromisso de serviço

A empresa fornece serviço pós-venda local no prazo de um ano a partir da data de venda, mas não inclui danos causados por uso indevido.Mas o custo do transporte deve ser conceituado.Se estiver danificado no caminho, a empresa reparará o dano do instrumento gratuitamente.


Comunicação de dados do apêndice

1. Formato de dados

O formato de dados padrão para a comunicação Modbus é: 9600, n, 8, 1 (taxa de baud 9600bps, 1 bit de início, 8 bits de dados, sem paridade, 1 bit de parada).
Os parâmetros, como a taxa de baud, podem ser personalizados.

2. Formato do Quadro de Informações

a) Quadro de instruções de leitura de dados
06 03 xx xx xx xx
Endereço Código de função Endereço do registo Número de registos Código de verificação CRC (primeiro byte baixo)
b) Quadro de resposta de leitura de dados
06 03 xx xx...... xx xx xx
Endereço Código de função Bytes Dados de resposta Código de verificação CRC (primeiro byte baixo)
c) Escrever quadro de instruções de dados
06 06 xx xx xx xx
Endereço Código de função Endereço de registo Escrever dados Código de verificação CRC (primeiro byte baixo)
d) Escrever um quadro de resposta de dados (mesmo quadro de comando de dados)
06 06 xx xx xx xx
Endereço Código de função Endereço de registo Escrever dados Código de verificação CRC (primeiro byte baixo)

3Endereço de registo

Nota:
a) Endereço de registo Modbus de acordo com o protocolo definido com o endereço de início do tipo de registo (16 hex representa o registo de endereço de início real entre parênteses).
b) Ao alterar o endereço do sensor, o endereço do sensor no comando de retorno é o novo endereço alterado.
c) A definição de dados que retorna o valor medido ao ler os dados:
XX XX XX XX

2- byte medição 2 bytes escala de valor de medição número 2 bytes valor de temperatura 2 bytes escala de temperatura

O tipo de dados por padrão é: inteiro de dois bytes, primeiro byte alto; outros são opcionais como tipos de vírgula flutuante.
4Exemplo de comando

a) Leitura das instruções de dados:
Função: Obter o pH e a temperatura da sonda de medição; a unidade de pH é pH; a unidade de temperatura é °C.
Quadro de pedido: 06 03 00 00 00 04 45 BE.
Quadro de resposta: 06 03 08 00 62 00 02 01 01 00 01 24 59

Exemplo de leitura:

pH: 00 62 indica o valor de pH de leitura hexadecimal, 00 02 indica que o valor de pH tem 2
decimais e é convertido para um valor decimal de 0,98.
Valor de temperatura: 01 01 indica o valor de temperatura de leitura hexadecimal, 00 01 indica que
O valor da temperatura tem 1 casa decimal e é convertido para um valor decimal de 25,7.

b) Instruções de calibração:

Calibração zero
Função: definir o valor de calibração de pH zero do eletrodo. O valor zero é baseado no padrão de pH 6,86.
Quadro de pedido: 06 06 10 00 00 00 8C BD
Quadro de resposta: 06 06 10 00 00 00 8C BD
Calibração da inclinação
Função: definir o valor de calibração da inclinação do pH do eléctrodo; a calibração da inclinação é dividida em calibração do ponto alto e do ponto baixo e a solução alcalina é medida no ponto alto;a solução ácida é medida no ponto mais baixo, onde a solução padrão é alta aqui.
ponto 9.18pH, solução-padrão de baixa 4,00pH da referência de calibração, exemplos são os seguintes:
Calibração do pH da solução padrão de ponto elevado 9,18:
Quadro de pedido: 06 06 10 04 00 00 CD 7C
Quadro de resposta: 06 06 10 04 00 00 CD 7C
Calibração do pH da solução-padrão baixa de 4,00:
Quadro de pedido: 06 06 10 02 00 00 2D 7D
Quadro de resposta: 06 06 10 02 00 00 2D 7D

c) Definir o endereço de identificação do dispositivo:

Função: definir o endereço do dispositivo MODBUS do eletrodo;
Mude o endereço do dispositivo 06 para 01.
Quadro de pedido: 06 06 20 02 00 01 E3 BD
Quadro de resposta: 06 06 20 02 00 01 E3 BD

5. Erro de resposta

Se o sensor não executar corretamente o comando host, devolverá as seguintes informações de formato:

a) Código: 01
03 ¢ dados errados
b) COM: Código de função recebido
