Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE |
Número do modelo: | KXLWQ |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | cada unidade tem a caixa individual e todas as caixas são embaladas em pacotes padrão ou os clientes |
Tempo de entrega: | 5-8 dias de trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Habilidade da fonte: | 10000pcs/month |
Precisão: | ±1.5%, ±1.0% ou ±0.75% (encomenda especial da necessidade) | Relação da escala: | 1:10; 1:20; 1:30 |
---|---|---|---|
Temperatura média (℃): | -30 ℃ ~ +80 ℃/-86°F ~ +176°F | Distância de transmissão: | Não mais de 1000 m |
Linha relação do sinal: | M20×1.5 (F) | categoria da Explosivo-prova: | ExdIIBT6 |
Nível da proteção: | IP65 | Fonte de alimentação: | Sensor: C.C. de +12V, C.C. de +24V (opcional) |
Realçar: | medidor do volume de água da turbina,medidor de fluxo do combustível diesel |

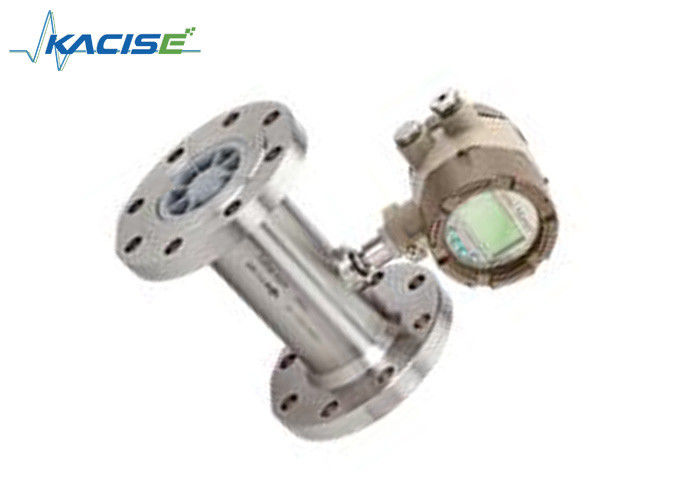

Medidor de fluxo da turbina de gás de KXLWQ
Descrição
O funcionamento do medidor da turbina de gás da série de KXLWQ é baseado na medida da velocidade do gás. O gás de fluxo é acelerado e condicionado pelos medidores que endireitam a seção. As aletas de endireitamento preparam o perfil de fluxo do gás removendo. redemoinho, turbulência e assimetria indesejados antes dos fluxos do gás à roda de turbina. As forças dinâmicas da causa fluida de fluxo o rotor a girar.
A roda de turbina é montada no eixo principal, com elevada precisão especial, os baixos rolamentos de esferas da fricção. A roda de turbina tem as lâminas helicoidais que têm um ângulo conhecido relativo ao fluxo do gás. As movimentações de gás condicionadas e aceleradas a roda de turbina com uma velocidade angular que seja proporcional com a velocidade do gás.
O medidor de fluxo da turbina de gás da série de KXLWQ é amplamente utilizado para a medida do gás natural, o gás de carvão, gás liquefeito e gás do hidrocarboneto da luz, etc.
Características
Instrumento dedicado para a medida do gás
O instrumento dedicado para o óleo & o gás reciclam o sistema
Precisão alta: ±1.5%, ±1.0% ou ±0.75%
Bom repetitiveness
Teste a temperatura, a pressão e o fluxo do gás medido; seguimento automático e compensação do fluxo; indicação do volume do total do gás sob o estado padrão; pergunta do tempo real da temperatura, a pressão, a hora e a data, etc.
Sensor incorporado da pressão & de temperatura, desempenho alto da segurança, estrutura compacta & probabilidade bonita
Consumo da baixa potência, mais de 3 anos de vida útil para uma pilha do lítio de 3V 10AH
Proveja o fator, valor do fluxo do total mantido por 10 anos após o sem energia
Especificações
Parâmetros | Descrição |
DN (milímetro) & conexão | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, conexão 25 de 300 flanges, 40 rosqueiam a conexão |
Precisão | ±1.5%, ±1.0% ou ±0.75% (encomenda especial da necessidade) |
Relação da escala | 1:10; 1:20; 1:30 |
Material do instrumento |
Corpo: SS304; Impulsor: ABS anticorrosivo ou alumínio de alta qualidade liga; Indicador: alumínio de molde |
Temperatura média (℃) | -30°C ~+80°C/-86°F~ +176°F |
Circunstâncias ambientais |
Temperatura: - 20℃~ +60℃/-68°F ~ +140°F Humidade relativa: 5% ~ 90%, Pressão atmosférica: 86 ~ 106 KPa |
Sinal de saída |
Sensor: sinal da frequência do pulso, de baixo nível menos do que 0.8V, nível elevado mais do que 8V Transmissor: dois sinal da corrente da C.C. do fio 4-20mA |
Fonte de alimentação |
Sensor: C.C. de +12V, C.C. de +24V (opcional) Transmissor: C.C. de +24V Tipo local da indicação: pilha incorporado do lítio 3V |
Linha de transmissão do sinal | STVPV3×0.3 (3 fio), 2×0.3 (fio 2) |
Distância de transmissão | Não mais de 1000m |
Linha relação do sinal | M20x1.5 (F) |
categoria da Explosivo-prova | ExdIIBT6 |
Nível da proteção | IP65 |
Escala de medição & pressão de funcionamento
DN (milímetro) | Modelo |
Período padrão (m3/h) |
Período da extensão (m3/h) | Pressão (MPa) | Montagem | ||
DN25 | KXLWQ-25 | ------ | W3 | 0.5-4 | 4,0 |
Flange (Linha) |
|
------ | W4 | 0.7-7 | 4,0 | ||||
------ | W5 | 1.5-15 | 4,0 | ||||
S1 | 3-30 | W1 | 1.5-30 | 4,0 | |||
S2 | 4-40 | W2 | 2-40 | 4,0 | |||
DN40 | KXLWQ-40 | S1 | 5-50 | W1 | 2.5-50 | 4,0 | Flange |
S2 | 8-80 | W2 | 4-80 | 4,0 | (Linha) | ||
DN50 | KXLWQ-50 | S1 | 10-100 | W1 | 5-100 | 4,0 | Flange |
S2 | 15-150 | W2 | 8-150 | 4,0 | Flange | ||
DN65 | KXLWQ-65 | S | 15-200 | W | 10-200 | 1,6 | Flange |
DN80 | KXLWQ-80 | S | 15-300 | W1 | 10-300 | 1,6 | Flange |
W2 | 15-350 | 1,6 | Flange | ||||
DN100 | KXLWQ-100 | S | 20-400 | W1 | 15-400 | 1,6 | Flange |
W2 | 20-500 | 1,6 | Flange | ||||
DN125 | KXLWQ-125 | S | 20-800 | W1 | 18-800 | 1,6 | Flange |
W2 | 20-900 | 1,6 | Flange | ||||
DN150 | KXLWQ-150 | S | 50-1000 | W1 | 25-1000 | 1,6 | Flange |
W2 | 50-1200 | 1,6 | Flange | ||||
DN200 | KXLWQ-200 | S | 150-2000 | W | 80-2500 | 1,6 | Flange |
DN250 | KXLWQ-250 | S | 200-3000 | W | 150-3500 | 1,6 | Flange |
DN300 | KXLWQ-300 | S | 250-4000 | W | 200-4000 | 1,6 | Flange |
Nota 1: “O período padrão” refere a escala de medição geral (aplicável para KXLWQ-N/A/B/C/D)
Nota 2: Da “período extensão” somente para “o medidor de fluxo integral esperto da turbina de gás” ou “o medidor de fluxo integral esperto do gás com compensação da temperatura & da pressão (KXLWQ-B/C/D)
Classificação do instrumento
1. de acordo com a função, o medidor de fluxo da turbina de gás de KXLWQ pode ser dividido em 3 tipos:
Sensor de fluxo da turbina de gás/transmissor
Medidor de fluxo integral esperto da turbina de gás
Medidor de fluxo integral esperto da turbina de gás com compensação da temperatura & da pressão
descrição 2.Function
Sensor de fluxo da turbina de gás/transmissor
Este tipo medidor de fluxo próprio da turbina não tem nenhuma função local da indicação, simplesmente sinal remoto do fluxo da saída sob o estado de trabalho; preço baixo, volume, apropriados pequenos para usar-se junto com o medidor da exposição, o PLC, a DCS, etc. secundários.
Este tipo medidor de fluxo da turbina é o tipo à prova de explosões, ExdIIBT6.
De acordo com o sinal de saída, este produto pode ser dividido a KXLWQ-N & a KXLWQ-A
|
KXLWQ-N | KXLWQ-A |
Indicação | Nenhuma indicação | Nenhuma indicação |
Saída do sinal | 3 fio, pulso sob o estado de trabalho; nível elevado mais do que 8V, de baixo nível menos do que 0.8V | 4-20mA sob o estado de trabalho |
Fonte de alimentação | 12 ou C.C. 24V | C.C. 24V |
À prova de explosões | ExdIIBT6 | ExdIIBT6 |
Medidor de fluxo integral esperto da turbina de gás
Esperto integral medidor |
Dois-linha exposição do LCD |
Estrutura compacta | Leitura clara |
Confiança alta | Não afetado pela alimentação externa |
Anti-iluminação | Baixo custo |
De acordo com a fonte de alimentação se com saída remota do sinal, este tipo
o medidor de fluxo da turbina pode ser dividido a KXLWQ-B & a KXLWQ-C.
KXLWQ-B | KXLWQ-C | |
Indicação | Fluxo do caudal & do total | Fluxo do caudal & do total |
Saída do sinal | não | 4-20 miliampère, pulso |
Fonte de alimentação | pilha do lítio 3V | C.C. 24V externo |
À prova de explosões | ExdIIBT6 | ExdIIBT6 |
Medidor de fluxo integral esperto da turbina com compensação de T&P
O tipo medidor de KXLWQ-S de fluxo da turbina de gás tem a temperatura incorporado & a pressão
sensor e totalizer esperto.
Indicação | Caudal, fluxo acumulativo diário, fluxo acumulativo total, temperatura, pressão e capacidade da bateria |
Saída do sinal | 4-20mA, pulso, protocolo do sinal RS485 do cartão do IP |
Fonte de alimentação | Pilha incorporado do lítio & 24VDC externo |
À prova de explosões | ExdIIBT6 |
Informação pedindo
O modelo deve ser selecionado de acordo com a pressão nominal, a pressão máxima média, a temperatura média, componentes médios, escala do fluxo e saída do sinal.
A escala do fluxo de funcionamento deve ser (20% a 80%) Qmax.
Sinal padrão output: o sinal de pulso (WS) output o fio 3, o sinal padrão do fluxo (cartão de IC) output ou a saída de uma comunicação RS485; especifique por favor ao pedir.
Modelo | Observações | ||||||
KXLWQ | |||||||
Tipo | N | Tipo do sensor: +12V ou 24V, output o sinal de pulso de 3 fios | |||||
A | Tipo do transmissor: +24V, output 2 o fio 4-20 miliampère | ||||||
B | Tipo esperto: pilha do lítio, indicação local sem saída | ||||||
C | Tipo esperto: +24V, indicação local, output dois o fio 4-20mA | ||||||
S | Tipo esperto: A compensação de T & de P integrou, indicação local com sinal remoto | ||||||
DN | 25 | DN 25 milímetros | |||||
40 | DN 40 milímetros | ||||||
50 | DN 50 milímetros | ||||||
65 | DN 65 milímetros | ||||||
80 | DN 80 milímetros | ||||||
100 | DN 100 milímetros | ||||||
125 | DN 125 milímetros | ||||||
150 | DN 150 milímetros | ||||||
200 | DN 200 milímetros | ||||||
250 | DN 250 milímetros | ||||||
300 | DN 300 milímetros | ||||||
Escala | W (x) | A escala da extensão, considera a tabela 2 | |||||
S (x) | A escala padrão, considera a tabela 2 | ||||||
Material do corpo | S | De aço inoxidável | |||||
L | Liga de alumínio | ||||||
T | Personalizado | ||||||
Material do impulsor | S | ABS anticorrosivo | |||||
L | Liga de alumínio | ||||||
T | Personalizado | ||||||
Meio | N | Nenhuma estrutura especial | |||||
A | Dedicado para o oxigênio | ||||||
B | Dedicado para ar comprimido |
