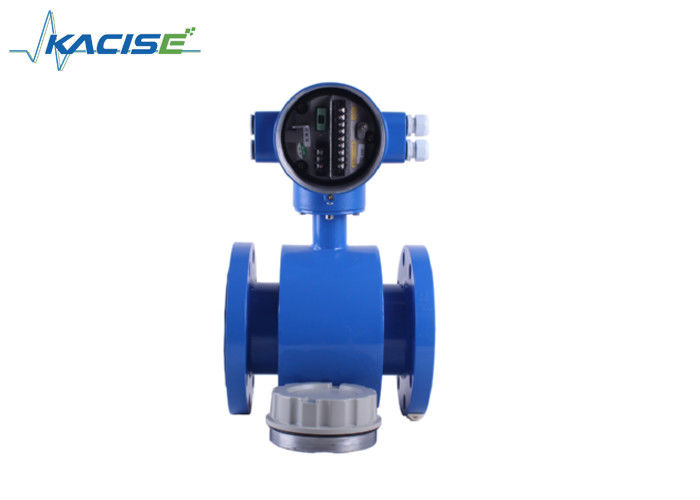

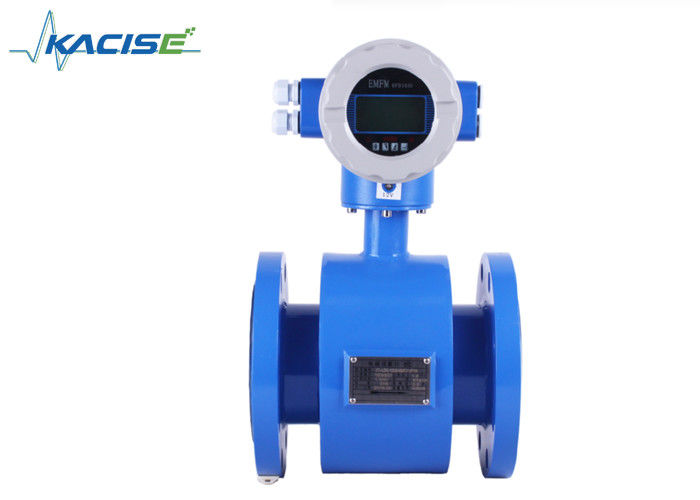

Name: Medidor de fluxo eletromagnético GXEFM3000 de alto desempenho para medição de velocidade de fluxo em fluidos eletricamente condutores
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXEFM2000
Price: 2,540.00 USD
Availability: InStock

Para casa > produtos > Medidor de fluxo eletromagnético >

Medidor de fluxo eletromagnético GXEFM3000 de alto desempenho para medição de velocidade de fluxo em fluidos eletricamente condutores

medidor de fluxo das águas residuais

medidor eletromagnético do volume de água

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

GXEFM2000

Contacte-nos

Solicite um orçamento

Medidor de fluxo eletromagnético GXEFM3000 de alto desempenho para medição de velocidade de fluxo em fluidos eletricamente condutores

Detalhes do produto

Faixa de aplicação:

Fluidos eletricamente condutores

Produto:

Medidor de fluxo eletromagnético

tipo:

GXEFM3000

Princípio de medição:

Lei de Faraday

Valor medido primário:

Velocidade do fluxo

Valor medido secundário:

Fluxo de volume

Destacar:

medidor de fluxo das águas residuais

medidor eletromagnético do volume de água

Termos de pagamento e envio

Minimum Order Quantity

1pcs

Preço

negociável

Detalhes da embalagem

cada unidade tem a caixa individual e todas as caixas são embaladas em pacotes padrão ou os clientes

Tempo de entrega

5-8 dias do trabalho

Termos de pagamento

L/C,D/A,T/T,D/P,Western Union,MoneyGram

Habilidade da fonte

1000 peças por semana

PRODUTOS CONEXOS

RS485 Modbus Medidor de fluxo eletromagnético digital para líquidos resistentes a ácidos e álcalis com alta precisão

Obtenha o melhor preço

Medidor de caudal eletromagnético seguro anti-interferência com medição de pressão, proteção IP68 e comunicação RS485

Obtenha o melhor preço

Medidor de fluxo eletromagnético inteligente com saída RS485 à prova d'água IP68 para medição de alta precisão

Obtenha o melhor preço

Medidor de fluxo eletromagnético GXEFM3000 de alto desempenho para medição de velocidade de fluxo em fluidos eletricamente condutores

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Medidor de velocidade de fluxo de água eletromagnética com alto desempenho GXEFM3000

Descrição

Os medidores de caudal eletromagnéticos GXEFM3000 destinam-se à medição de fluidos na maioria das indústrias, incluindo água, águas residuais, alimentos e bebidas, farmacêutica e química.

Existem dois componentes básicos do medidor de caudal eletromagnético: 1) O detector, que inclui o tubo de caudal, o revestimento de isolamento e os eletrodos de medição, e 2) O conversor,que é o dispositivo eletrónico responsável pelo processamento do sinal, cálculo de fluxo, exibição e sinalização de saída.

Os materiais de construção das peças molhadas (ex: revestimento e eléctrodos) devem ser adequados às especificações do tipo de serviço previsto.Revisão das compatibilidades compatíveis com o envio de cada medidor.

Dados técnicos

Sistema de medição

Princípio de medição	Lei de Faraday
Área de aplicação	Fluidos eletricamente condutores
Valor medido
Valor medido primário	Velocidade de fluxo
Valor medido secundário	Fluxo de volume

Projeto

Características	Sensor totalmente soldado sem manutenção
	Versão de flange com tubo de fluxo de perfuração completa
	Pressão nominal padrão e superior
	Largo intervalo de diâmetro de DN15~3000 com revestimentos resistentes aprovados para água potável
	Comprimentos de inserção específicos da indústria
Construção modular	O sistema de medição é constituído por um sensor de fluxo e um conversor de sinal.
Versão compacta	Com conversor 511B: 110~240Vac Potência
	Com conversor 521B: 18~36V de corrente contínua
	Com W800L/W800W: Potência da bateria
Versão remota	Na versão de montagem na parede com conversor 211B (110~240Vac ou 221B conversor 18~36V DC
Versão remota	Com conversor W800F: Energia da bateria
Faixa de medição	-12...+12m/s /-40...+40ft/s

Precisão de medição

Condições de referência	Condições de fluxo semelhantes à EN 29104
	Meio: água
	Condutividade elétrica: ≥ 300μs/cm
	Temperatura: +10~+30°C/+50~+80°F

	Setião de entrada: ≥5DN
	Pressão de funcionamento: 1 Bar/14,5 psig
Precisão do medidor de caudal	Padrão: 0,5% da taxa
	Opcional: 0,2% da taxa

Condições de funcionamento

Temperatura
Temperatura do processo	Revestimento de borracha dura: -5~+60°C
	Revestimento de polipropileno: -5°C a +90°C
	Revestimento PTEF: -5°C a + 120°C
Temperatura ambiente	Padrão (com caixa de conversor de alumínio)
Temperatura ambiente	-20~+60°C (Proteger os aparelhos eléctricos contra o auto-aquecimento com temperatura ambiente superior a 55°C
Temperatura da camada	-20 a 70 °C
Pressão
EN 1092-1	DN2200~3000: PN2.5
	DN1200~2000: PN6
	DN200~1000: PN10
	DN65~150: PN16
	DN10~50: PN40
	Outra pressão a pedido
comprimento de inserção ISO	Opcional para DN15~600
ASME B16.5	1~24 ̊: 150 lb RF
ASME B16.5	Outra pressão a pedido
JIS	DN10~1000/ 2~40 ¢: 10K
JIS	Outra pressão a pedido
Caída de pressão	Negligenciável

Fluido
Condição física	Líquidos condutores
Condutividade elétrica	≥ 5 μs/cm
Teor permitido de gás (volume)	≤ 5%
Teor sólido admissível	≤ 70%

Condições de instalação

Instalação	Cuidado que o sensor de fluxo esteja sempre totalmente cheio.
Instalação	Para informações pormenorizadas, ver capítulo Precauções para instalação
Direção do fluxo	Para a frente e para trás
Direção do fluxo	A seta no sensor de fluxo indica a direção positiva do fluxo
Corrida de entrada	≥ 5 DN
Função de saída	≥ 2 DN

Conexão de processo

Flanco
EN1092-1	DN25~3000 em PN6~40
ASME	1 ~ 120 ̊ em 150 lb RF
JIS	25~1000 em 10~20k
Projeto da superfície da junta	RF
	Outros tamanhos ou pressões, mediante pedido

Informações de encomenda

Código de sufixo modelo											Descrição
GXEFM3000	-1200	- Com.	- 4 mA	- Coração.	- DC.	- Pt.	- Teflon1	- GR	- D1400	- Exd IIC T6 Gb
Diâmetro	- XXXX										Quatro dígitos: por exemplo:001010mm: 0015:15mm 0100: 100mm 1000: 1000mm
Transmissor		- Com.									Tipo compacto
		-Rem.									Tipo remoto
		- Morcego.									Tipo de fonte de alimentação da bateria
		- Profissional									Tipo de controlo de processo
Saída de sinal			-Não.								Nenhuma saída
			- 4 mA								4-20mA
			- Puxa.								Impulso de 1 a 5 kHz
			- 4 pul.								4 ~ 20mA / 1 ~ 5KHz
Comunicação				-Não.							Nenhuma comunicação.
				- Coração.							HART
				- Ministério da Defesa.							MODBUS-RTU
				- Profissional							PROFIBUS
				- GPRS.							Rede GPRS
				- CDMA.							CDMA líquido
				- WHRT							HART sem fio
				- Outros							ordem especial
Fornecimento de energia					- AC.					85V ∼250Vac@46 ∼63Hz 20W nominais
					- DC.					20~36VDC nominal 20W
					- Morcego.					Fornecimento de energia por bateria
					- Bat +					Bateria +12Vdc de alimentação dupla
					Outros					pedido especial
Material electorado						-316L				Aço inoxidável 316L
						- Tem.				Hastelloy B
						- Não.				Hastelloy C276
						- Pt.				De aço
						- O quê?				Tântalo
						- Ti.				Titânio
						- WC.				Carburo de tungstênio
Material de revestimento							-Rub1			Neoprene ((-20-60°C)
							-Rub2			Neopreno ((-20-90°C)
							- TEF1			Politetrafluoroetileno ((-30-120°C)
							-Tef2			Politetrafluoroetileno ((-20-160°C)
							- P.			Poliuretano
							- FVMQ			FVMQ
							- PFA.			DFA
							- ETFE			Tetrafluoroetileno de etileno
Anel de aterragem								-Não.		Sem anel de aterramento
								- GR		Anel de aterragem
								- GE		Eletrodo de aterragem
Atributo de ligação de parte molhada									- DXX	DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 etc.
									- AX.	AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600#
									- JX.	JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K
									-WF	Conexão de wafer (disponível para DN2).5(DN6) Material do corpo: aço inoxidável
									-TR	Tri-clamp para tipo sanitário (material da carroçaria: aço inoxidável)
Tipo à prova de explosão										- Exd IIC T6 Gb	Exd IIC T6 Gb
Tipo à prova de explosão										-Não.	Não preciso.
