Venda a retalho Medidor de fluxo de massa Coriolis de alta qualidade e alta precisão
Descrição do produto
O medidor de fluxo de massa de Coriolis da série KMF mede diretamente a "Massa" do meio com alta precisão com base no princípio de Coriolis (força de Coriolis).A precisão não seria afetada por fatores como a temperaturaO medidor de fluxo de massa de Coriolis consiste em duas partes: o sensor e o transmissor.O medidor de fluxo de massa Corioils foi concebido e fabricado com base na norma nacional de normas à prova de explosãoO padrão à prova de explosão é Ex d ib IIC T5 Gb.
Princípios de medição

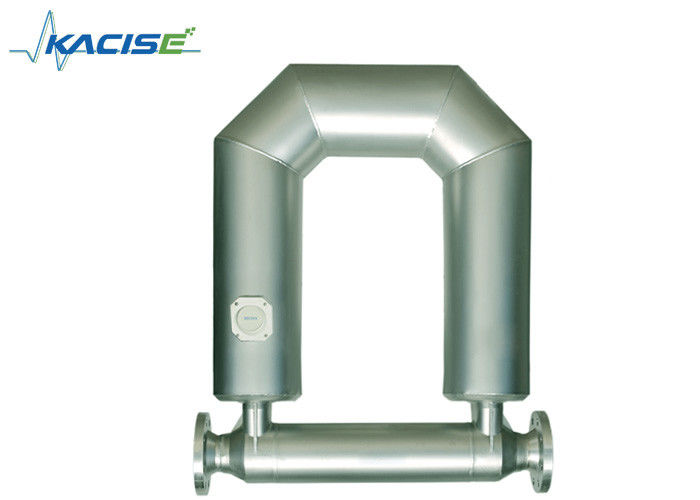

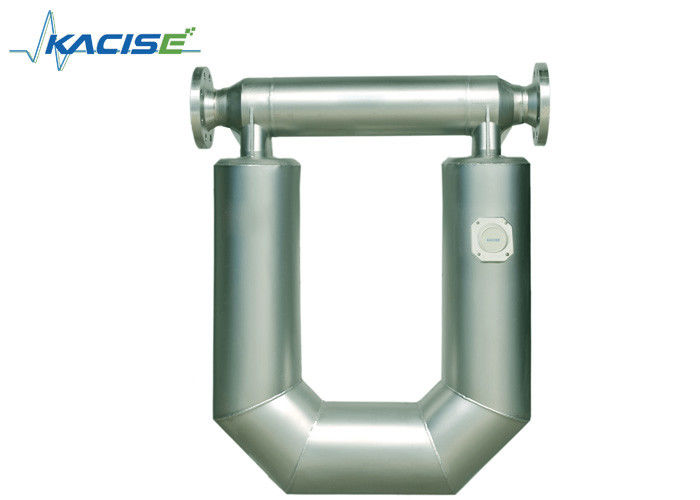

A estrutura dos medidores de fluxo de massa de Coriolis consistia de um par de tubos curvados.
Uma nova força força de Coriolis apareceria quando duas condições fossem cumpridas: (1) vibração com frequência normal em um par de tubos curvados, (2) fluido fluindo em tubos.Esta força foi produzida na síntese da força vibratória e força de fluxo por fluido em tubosE os tubos estariam a arrancar simétricamente a linha central porque a força forçada dois sensores de deslocamento nos lados dos tubos detectam a força e emitem sinais elétricos os sinais são regulados, o que faz com que os tubos estejam em movimento.Fluxo de massa produzido diretamente.
Parâmetros
| Modulo |
DN. |
Área de medição |
Pressão de trabalho (MPa) |
Tipo de ligação ((mm) |
| KMF-1-1AB |
1.5 |
0 ¢ 4 ¢ kg/h |
0 ¢ 4 |
Fusões de solda Φ6×1.5 |
| KMF-1-1A |
3 |
0 ̊40 ̊ (kg/h) |
0 ¢ 4 |
Fusões de solda Φ6×1.5 |
| KMF-1-1B |
6 |
0 ‰ 100 ‰ kg/h |
0 ¢ 4 |
Fusões de solda Φ10×2 |
| KMF-1-2A |
8 |
0 ¢200 ((kg/h) |
0 ¢ 4 |
Fusões de solda Φ10×1 |
| KMF-1-3A |
10 |
0 ¢ 500 (kg/h) |
0 ¢ 4 |
Flange DN10 |
| KMF-1-3B |
15 |
0 ‰ 1000 (kg/h) |
0 ¢ 4 |
Flange DN15 |
| KMF-1-4 |
20 |
0?? 3000 ((kg/h) |
0 ¢ 4 |
Flange DN20 |
| KMF-1-5A |
25 |
010 ((T/h) |
0 ¢ 4 |
Flange DN25 |
| KMF-1-5B |
40 |
020 ((T/h) |
0 ¢ 4 |
Flange DN40 |
| KMF-1-6A |
50 |
0 ¢ 30 (t/h) |
0 ¢ 4 |
Flange DN50 |
| KMF-1-6AB |
65 |
0 ¢50 (t/h) |
0 ¢ 4 |
Flange DN65 |
| KMF-1-6B |
80 |
0 ‰ 100 t/h |
0 ¢ 2.5 |
Flange DN80 |
| KMF-1-6C |
100 |
0 ¢ 150 (t/h) |
0 ¢ 2.5 |
Flange DN100 |
| KMF-1-6CD |
125 |
0 ¢200 ((T/h) |
0 ¢ 2.5 |
Flange DN125 |
| KMF-1-6D |
150 |
0 ¢ 400 (t/h) |
0 ¢ 2.5 |
Flange DN150 |
| KMF-1-6E |
200 |
0 ¢ 500 (t/h) |
0 ¢ 2.5 |
Flange DN200 |
Aplicação
A família de medidores de caudal KMF Coriolis mede os caudais de massa directos de líquidos e gases em praticamente todas as aplicações sem calibração especial.e as nossas tecnologias inovadoras permitem-nos fornecer uma vasta gama de produtos e serviços específicos do sector ¢ e a competência para os pôr a funcionar para si.
- Energia Alternativa
- Petróleo e Gás
- Produtos químicos
- Alimentos e Bebidas
- Energia industrial
- Ciências da Vida
- Marinha
- Metais e Mineração
- Potência
- Pulpa e papel
- Refinagem
- Água e águas residuais
- Outros
Feituras
- Tempo de enchimento reduzido com maior capacidade de caudal
- Projeto compacto, sem partes móveis, sem montagem especial e sem necessidade de condicionamento do fluxo
- Entrega rápida e suporte global
Seleção de instrumentos
| Código.kmf-1-Produto Seleção do medidor de caudal |
|
Código |
DN/Ramo de medição |
|
1A |
Diâmetro: 3 mm, 0-40 kg/h |
|
1B |
Diâmetro:6 mm,0-100 kg/h |
|
2A |
Diâmetro:8 mm,0-200 kg/h |
|
3A |
Diâmetro: 10 mm, 0-5000 kg/h |
|
3B |
Diâmetro:15 mm,0-1000 kg/h |
|
4 |
Diâmetro:20mm,0-3000kg/h |
|
5A |
Diâmetro:25mm, 0-10th/h |
|
5B |
Diâmetro: 40 mm, 0-20th/h |
|
6A |
Diâmetro: 50 mm, 0-30 th/h |
|
6AB |
Diâmetro:65 mm, 0-50th/h |
|
6B |
Diâmetro: 80 mm, 0-100th/h |
|
6C |
Diâmetro: 100 mm, 0 a 150 mm/h |
|
6CD |
Diâmetro: 125 mm, 0-200th/h |
|
6D |
Diâmetro:150 mm, 0-500th/h |
|
6E |
Diâmetro:200 mm, 0-800 th/h |
|
6F |
Diâmetro: 250 mm, 0 a 1000 mm/h |
|
|
Saída do transmissor de código |
|
|
A |
4-20mA ((Fluxo ou densidade instantâneos são opcionais);0-10Khz ((Signal de pulso de fluxo instantâneo);RS485 Modbus RTU; HART |
|
|
|
Capa do transmissor de código |
|
|
|
B |
Capa de alumínio fundido a pressão Dimensões do buraco do fio:M20*1.5 |
|
|
|
|
Codificação de pressão |
|
|
|
|
16 |
1.6Mpa |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
XX |
Personalização especial: Utilizando esta carta para solicitar a personalização, por favor, informe a classificação de pressão |
|
|
|
|
|
Código Classificação de temperatura |
|
|
|
|
|
A |
-50 ∼ 150 °C |
|
|
|
|
|
B |
-50°C a 250°C |
|
|
|
|
|
C |
-50°C a 350°C |
|
|
|
|
|
D |
-200 ∼ 150 °C |
|
|
|
|
|
|
Classificação de exatidão do código |
|
|
|
|
|
|
N |
0.20% |
|
|
|
|
|
|
M |
00,15% |
|
|
|
|
|
|
H |
00,10% |
|
|
|
|
|
|
|
Código de ligação de pressão |
|
|
|
|
|
|
|
F |
Flancas normalizadas GB/T 9123.1-2000 Flancas de pescoço de solda ANSI-ANSI B16.5 |
|
|
|
|
|
|
|
W |
Tipo de saúde |
|
|
|
|
|
|
|
L |
Fios de soldadura |
|
|
|
|
|
|
|
T |
Personalização |
|
|
|
|
|
|
|
|
Certificado de inspecção do código |
|
|
|
|
|
|
|
|
F |
Padrão de fábrica:certificado de ensaio de fábrica |
|
|
|
|
|
|
|
|
Eu... |
GB:Certificado de verificação de terceiros |
|
|
|
|
|
|
|
|
|
Material do código |
|
|
|
|
|
|
|
|
|
A |
Tubos de medição:316L |
|
|
|
|
|
|
|
|
|
C |
Tubos de medição:Hastellov |
|
|
|
|
|
|
|
|
|
F |
Tubos de medição:PTFE de pulverização para parede interna ((para diâmetro grande) |
|
|
|
|
|
|
|
|
|
T |
Personalização especial: utilizando esta carta para solicitar a personalização, por favor, informe a classificação de pressão |
|
|
|
|
|
|
|
|
|
|
Transmissor de código |
|
|
|
|
|
|
|
|
|
|
A |
Tipo integrado |
|
|
|
|
|
|
|
|
|
|
B(XX) |
Tipo dividido (( comprimento do cabo), com suporte |
|
|
|
|
|
|
|
|
|
|
|
Código Marca à prova de explosão |
|
|
|
|
|
|
|
|
|
|
|
A |
EXD II CT5Gb |
| kmf-1- |
3b ((0 ‰ 800 kg/h) |
A |
B |
40 |
A |
N |
F |
F |
A |
B(10) |
A |
Informações típicas do Ordes |
Intervalo aplicado
Nossos produtos são amplamente utilizados em petróleo, química, metalurgia, eletricidade, alimentos, farmacêutica, proteção ambiental e campos de energia.e exportações em alguns países.
O nosso serviço
1P: Posso colocar o meu próprio logotipo no produto?
R: Claro. Logotipo pode ser impresso na caixa, e o nome da empresa pode ser gravado na placa de identificação.
2P: Que tal o controlo de qualidade?
R: Todos os produtos serão testados 3 vezes antes de serem embalados.
3P: Posso liberar uma ordem de julgamento, 1 pc por exemplo?
R: Certamente, a ordem de teste é aceitável. Em geral, temos modelos comuns em estoque. A amostra será enviada dentro de 1 semana, após o pagamento ser recebido.
4P: Pode desenhar de acordo com os meus requisitos?
R: Claro, a nossa equipa irá desenhar para si, para fazer o nosso medidor de fluxo de massa de coriolis de tubos de qualidade alimentar funcionar perfeitamente no seu final.
Detalhes da entrega
7 dias úteis entrega rápida. / Sugestão de empresa expressa: DHL.
