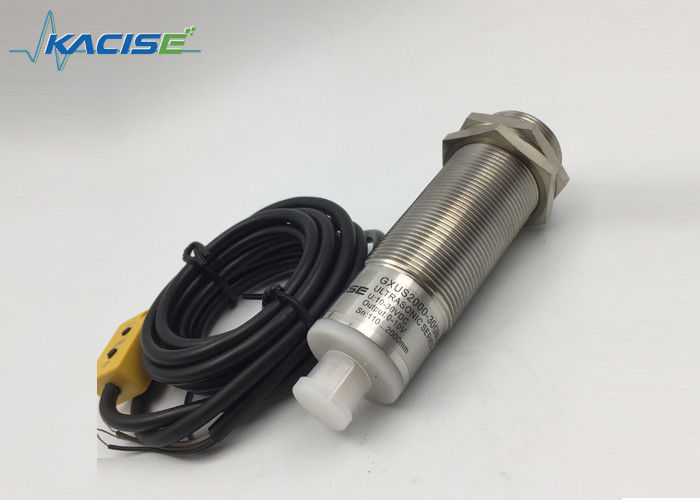

40KHZ Frequência Ultrassonico Sensor de nível de distância 50mm - 1000mm Faixa de detecção
1. Parâmetro
Especificações gerais
| Faixa de detecção |
100... 1000 mm |
| Intervalo de regulação |
|
| Área não utilizável |
0... 100 mm |
| Placa de alvo padrão |
100 mm x 100 mm |
| Frequência do transdutor |
aproximadamente 220 kHz |
| Retardo de resposta |
aproximadamente 50 ms |
Indicadores/medios de funcionamento
| LED azul |
ligado |
| LED amarelo |
Indicação do estado de comutação
intermitente: objeto de função do programa detectado
|
| LED vermelho |
permanente vermelho: erro vermelho, piscando: função do programa, objeto não detectado |
Especificações elétricas
| Tensão de funcionamento UB |
15... 30 V DC, ondulação 10 % SS |
| Corrente de alimentação sem carga I0 |
≤ 45 mA |
Input
| Tipo de entrada |
1 Input do TEACH-IN |
|
Faixa de funcionamento A1: -UB... +1 V, faixa de funcionamento A2: +6 V...
+UB
|
| Impedância de entrada: > 4,7 kΩ ; pulso do programa TEACH-IN: ≥ 1 s |
Produção
| Tipo de saída |
1 saída do interruptor E4, NPN NO/NC, programável |
| Corrente de funcionamento nominal |
200 mA, protegido contra curto-circuito/sobressalto |
| Configuração padrão |
Ponto de comutação A1:70 mm Ponto de comutação A2: 800 mm |
| Queda de tensão |
≤ 2,5 V |
| Precisão de repetição |
≤ 1 % |
| Frequência de comutação f |
≤ 13 Hz |
| Histerese de alcance H |
2 % da distância de funcionamento definida |
| Influência da temperatura |
±1,5% do valor em escala completa |
Condições ambientais
| Temperatura ambiente |
-25...70°C ((248...343K) |
| Temperatura de armazenamento |
-40...85°C ((233...358K) |
Especificações mecânicas
| Conexão |
Conector V1 ((M12×1), de 4 pinos |
| Grau de protecção |
IP67 |
| Habitação material |
de cobre, revestido por níquel |
| Transdutor |
Resina epóxi/mistura de esfera de vidro oca;
poliuretano de espuma, PBT de cobertura
|
2. Dimensões
3Interface electrónica e definição de sinais
4Descrição das funções dos sensores
Ajuste o parâmetro
O sensor ultra-sônico possui uma saída de interruptor com dois pontos de comutação ensináveis. Estes são definidos aplicando a tensão de alimentação - UB ou + UB à entrada TEACH-IN.A tensão de alimentação deve ser aplicada à entrada TEACH-IN durante pelo menos 1 s..LEDs indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN. O ponto de comutação A1 é ensinado com - UB, A2 com +UB. Oito funções de saída diferentes podem ser definidas.
O relógio interno pode garantir que não pode ser alterado após 5 minutos quando a energia estiver ligada.O utilizador só pode definir a distância de solicitação após a reinicialização da energia.
TEACH- Eu...N wIndowmode, norma)II- Sim.-opemf- Não.nctIon
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com + UB
TEACH- Eu...N wIndom mode, norma)II- Sim.-cEu...osedf- Não.nctIon
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação do TEACH-IN A2 com - UB
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
TEACH- Eu...Nsw- Não.chInpoInt, norma)II- Sim.-opemf- Não.n.cTion
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
- Cobrir o sensor com a mão ou remover todos os objetos
- do alcance de detecção
- Ponto de comutação TEACH-IN A2 com + UB
TEACH- Eu...Nsw- Não.chInpoInt, norma)II- Sim.-cEu...osedf- Não.ncTion
- Cobrir o sensor com a mão ou remover todos
- Objetos do alcance de detecção
- Ponto de comutação do TEACH-IN A2 com - UB
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
TEAC-IN grande intervalo de histerese, modo normalmente aberto
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação do TEACH-IN A2 com - UB
TEAC-IN grande intervalo de histerese, modo normalmente fechado
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com + UB
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
TEACH- Eu...NdEtecTion de objects preencemodo de funcionamento normal
- Cobrir o sensor com a mão ou remover todos os objetos de
- Faixa de detecção
- Ponto de comutação do TEACH-IN A2 com - UB
- Cobrir o sensor com a mão ou remover todos os objetos de
- Faixa de detecção
- Ponto de comutação TEACH-IN A2 com + UB
TEACH- Eu...NdEtecTion de objects preencemodo normalmente fechado
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação do TEACH-IN A2 com +UB
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação do TEACH-IN A2 com -UB
Defa)Ult ConjuntoTin de sw- Não.chInpoIn-t
A1=intervalo cego,A2=distância nominal
| LED displa- Sim.s |
| Exibição em função do modo de funcionamento |
LED vermelho |
LED amarelo |
|
Ponto de comutação do TEACH-IN
Objeto detectado
Nenhum objeto detectado.
Objeto incerto ((TEACH-IN inválido)
|
Desligado, flashes ligados
|
Desaparece
desligado
|
| Função normal |
desligado |
Estado de comutação |
| Culpa |
em |
Estado anterior |
5Condições de instalação
Se o sensor for instalado a uma temperatura ambiente inferior a 0°C, deve ser adequado para as medidas de protecção.deve ser fixado no meio do fio da caixa.
