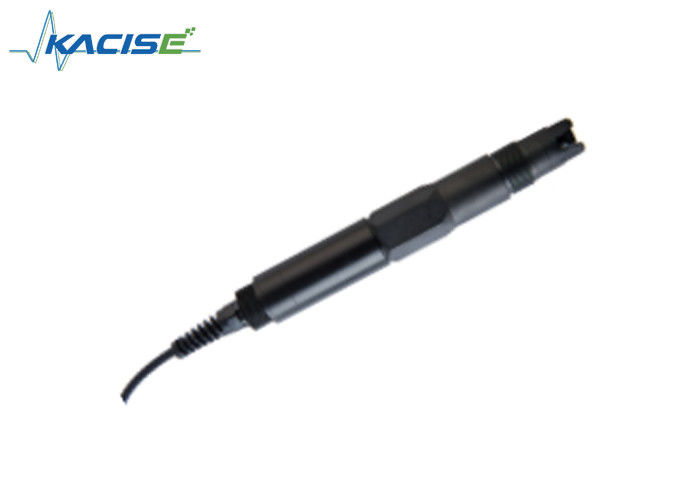

RS485 Output o medidor residual do sensor do volume de água da saída de Digitas do uso do sensor do cloro
1. Aplicações
O sensor residual em linha do cloro de Kacise é usado para monitorar continuamente o índice residual do cloro na fábrica de tratamento de água potável, planta de colocação em latas, rede de distribuição da água potável, piscina, água de circulação refrigerando, projeto do tratamento da qualidade de água.
2. Característica
- Sensor de Digitas, RS-485 saída, apoio MODBUS.
- Vasta gama, escala de medição automática do interruptor.
3. Especificações técnicas
| Módulo não. |
KWS-3000 |
| Princípio |
o método constante da tensão |
| Escala |
0~2.000mg/L (HClO) |
| Exato |
±5% ou ±0.05mg/L |
| Definição |
0.001mg/L |
| Função da calibração |
Calibração de dois pontos (zero e inclinação) |
| Compensação de temperatura |
Compensação de temperatura automaticamente (sensor de temperatura do dígito) |
| Temperatura de trabalho |
0 ~ 50℃ |
| Saída |
Apoio RS-485, protocolo de MODBUS |
| Fonte de alimentação |
12~24VDC±10% |
| Velocidade |
30-60 L/H |
| A instalação |
A instalação da associação da circulação |
| tamanho |
30×233mm (Φ×L) |
| Proteção |
IP68 |
| Material |
Resina de Polyacetal, PTFE, ouro, prata
Resina de Polyformaldehyde, Teflon, ouro, prata, eletro borracha condutora
|
4. Esboço
5. Bonde conecte
O elétrodo deve ser instalado proximamente com a associação da circulação. A peça da medida do elétrodo deve ser colocada na área perto da entrada da associação da circulação. Não é permitida enfrentar a tomada. Assegure o fluxo liso. Nós sugerimos para controlar o caudal dentro de 30-60l /h para assegurar a precisão do teste.
Vermelho: Fonte de alimentação (12~24V)
Preto: Terra (terra)
Azul: 485A
Branco: 485B
Fio exposto: fio protegido
Certifique-se por favor de que você conecta o fio corretamente.
Especificações do cabo: o cabo tem alguma resistência de corrosão, considerando que esteve imergido na água (que inclui o seawater) ou exposto para arejar por muito tempo. O diâmetro é Φ6 milímetro. Faça por favor o processamento impermeável na junção do cabo.
5. Manutenção
1) Detecção e manutenção do sensor
O elétrodo novo e o elétrodo colocados por muito tempo devem ser ativados antes de usar. O sensor será deixado no água da torneira por 24 horas. Se o valor retornado não está correto, faça por favor a seguinte operação.
- Calibração do ponto zero e inclinação do elétrodo
- Retornado à fábrica para a inspeção.
2) Calibração dos sensores
a) calibração zero do ponto: a ponta de prova do sensor é colocada na água cloro-livre para a calibração zero do ponto após a estabilidade numérica.
B) calibração da inclinação: a ponta de prova do sensor é colocada na associação do fluxo com líquido padrão do cloro residual, e a calibração da inclinação é executada depois que o valor é estável. Sugira para usar a solução padrão de 1-2mg/L HCIO. Sobre a preparação e a determinação do líquido padrão, nós podemos referir a determinação do padrão residual do cloro.
Nota: o sensor foi calibrado antes da entrega. Desde que a preparação de seu líquido padrão tem exigências altas em pessoais, os não-profissionais não podem ser qualificados para este trabalho. Somente se o valor é determinado ser impreciso, recomenda-se que o usuário não calibra o sensor.
