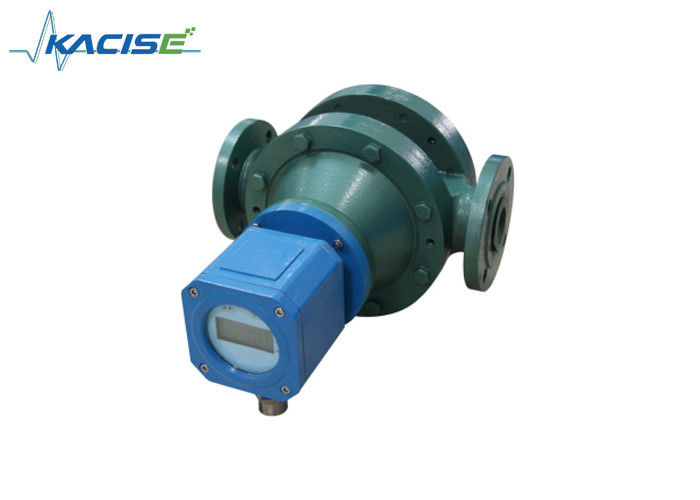

A exibição local 0,5% material de ferro fundido PD óleo de combustível mecânico oval de engrenagem medidor de fluxo
Introdução
LC série oval medidor de fluxo de engrenagem é o principal produto da nossa empresa.com um diâmetro superior a 50 mm,. Tem uma estrutura simples, uso confiável e alta precisão, campo de fluxo não tem requisitos especiais para a importação e exportação do tubo,a viscosidade do intervalo médio medido e as características do intervalo de fluxo são muito amplasE, portanto, é amplamente utilizado em petróleo, indústria química, medicina, transporte, alimentos e outros setores industriais e comerciais de detecção de fluxo de líquido.O medidor de caudal de engrenagem oval da série LC é particularmente adequado para a medição de combustível petrolífero.
Utilização
Medidor de fluxo de engrenagem oval de ferro fundido do tipo LC-A, amplamente utilizado em todos os tipos de produtos petrolíferos e para a medição do meio líquido do material de ferro fundido não corrosão.
Medidor de fluxo de engrenagem oval de aço fundido de tipo LC-E, utilizado para medição de alta pressão e baixo meio corrosivo.
O rotor para liga de alumínio, é adequado para baixa viscosidade, baixa corrosão, como gasolina, etc.) a medição de meio líquido.
LC-B, medidor de fluxo de engrenagem oval de aço inoxidável tipo C, amplamente utilizado em meio líquido corrosivo forte, como ácido, álcali, sal e compostos orgânicos, a medição de meio líquido.
O medidor de fluxo de engrenagem oval de liga de alumínio tipo LC-L, é um pequeno medidor de fluxo de engrenagem oval, amplamente utilizado em meio líquido de baixa corrosão, como água, como a medição de meio líquido.
Materiais das partes principais e pressão nominal de funcionamento
|
Concha e cobertura |
placa de cobertura |
roda oval |
Eixo rotativo |
embutidos |
Pressão nominal ((MPa) |
| LC-A |
Aço fundido |
Ferro fundido |
Ferro fundido, aço inoxidável
Alumínio ligado,
Material de engenharia
|
De aço inoxidável |
De borracha (exceto borracha de borracha) |
1.6 |
| LC-E |
Aço fundido |
Ferro fundido |
Menos de DN50 6.3
DN80-100 4.0 6.3
DN150-200 2.5
|
| LC-B,C |
De aço inoxidável |
De aço inoxidável |
De aço inoxidável |
Grafite, rolamentos |
1.6,2.5 |
|
Notas:1. 0Cr18Ni12Mo2Ti para o tipo LC-C; 0Cr18Ni9Ti para o tipo LC-B.
2A flange é convexa a menos de 2,5 MPa e rugosidade a 6,3 MPa; e ambos os elementos acima a 4,0 MPa.
|
2- Classe de precisão, classe 0.5Classe 0.2
3Temperatura de funcionamento: série LC-A ((-20°C~+60°C), série LC-B,E,L ((-41°C~+60°C)
60°C~200°C ((com radiador de alta temperatura instalado)
4 Marca à prova de explosão: ExiaIICT5, dIIBT4
5Intervalo de fluxo: unidade: m3/h
| Tipo |
DN. |
Viscosidade (mPa. s) |
| < 0.3 |
0.3~0.8 |
0.8 ~ 2 |
2 ~ 200 |
200 a 1000 |
1000 ~ 2000 |
| LC-10 |
10 |
|
0.2-0.5 |
|
0.08-0.5 |
0.08-0.5 |
0.05-0.5 |
0.06-0.3 |
0.03-0.3 |
0.03-0.2 |
| LC-15 |
15 |
|
0.75-1. 5 |
|
0.3-1.5 |
0.3-1.5 |
0.15-1.5 0.3-3 |
0.2-1.0 |
0.1-1.05 |
0.07-0.75 |
| LC-20 |
20 |
|
1.5-3 |
1 a 3 |
0.5-3 |
0.5-3 |
0.3-3 1.5-15 |
0.4-2.1 |
0.2-2.1 |
0.15-1.5 |
| LC-25 |
25 |
4 a 6 |
3 a 6 |
2 a 6 |
1-6 |
1-6 |
0.6-6 1.56-15 |
0.8-4.2 |
0.4-4.2 |
0.3-3 |
| LC-40 |
40 |
9 a 15 |
7.5-15 |
5 a 15 |
2.5-15 |
2.5-15 |
1.5-15 |
2.1-10.5 |
1.0-10.5 |
0.7-7.5 |
| LC-50 |
50 |
10 a 24 |
8 a 24 |
8 a 24 |
4.8-24 |
4.8-24 |
2.4-24 |
2.46.8 |
1.6-16.8 |
1.2-12 |
| LC-B40,50 |
40,50 |
8 a 20 |
6 a 20 |
6 a 20 |
4 a 20 |
4 a 20 |
2 a 20 |
2.8-14 |
1.4-14 |
1.0-10 |
| LC-65 |
65 |
27 a 40 |
20 a 40 |
15 a 40 |
8 a 40 |
8 a 40 |
4 a 40 |
5.6-28 |
2.8-28 |
2 a 20 |
| LC-80 |
80 |
40 a 60 |
30 a 60 |
20 a 60 |
12 a 60 |
12 a 60 |
6 a 60 |
8.4-42 |
4.2-42 |
3 a 30 |
| LC-100 |
100 |
67 a 100 |
50 a 100 |
34 a 100 |
20 a 100 |
20 a 100 |
10 a 100 |
14 a 70 |
6 a 70 |
5-50 |
| LC-150 |
150 |
127 a 190 |
95-190 |
64-190 |
38 a 190 |
38 a 190 |
19-190 |
26.6-133 |
13.3-133 |
9.5-95 |
| LC-200 |
200 |
227-340 |
170 a 340 |
114-340 |
56-340 |
56-340 |
34-340 |
47.6-238 |
23.8-238 |
17 a 170 |
| Classe de precisão |
|
0.5 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.5 |
Nota: Se a temperatura do líquido medido for superior a 80°C, o caudal máximo será de 90% do caudal primário e o mínimo será de 120%.
Instalação e funcionamento
- Deve instalar-se um filtro na frente do medidor e certificar-se de que as setas do filtro e do filtro apontam para a mesma direcção do fluxo do líquido.
- Se o meio medido conter gás, deve ser instalado um separador de gás na frente do medidor.
- Independentemente de a tubulação ser montada verticalmente ou horizontalmente, o eixo da roda do medidor deve ser fixado horizontalmente, ou seja, o mostrador deve estar vertical à superfície.
- Enquanto o medidor estiver correctamente instalado, o contador pode ser girado 180° ou 90° para facilitar a leitura.
- Antes da instalação do novo contador, primeiro empurre as rodas ovais da tomada por várias vezes com uma haste de bambu, se as rodas não se moverem,podem ser imersos na gasolina para evitar depósitos no medidor após a inspecção da fábrica..
- Deve ser fixada uma válvula de aceleração na entrada do medidor, uma válvula de ligação e desligação na saída, que deve ser activada lentamente para evitar um impacto súbito, um fluxo inverso e um martelo de água.
- É proibido limpar o contador com vapor.
- Para os departamentos de operação contínua, deve ser montada uma passagem de contorno.
- Antes da instalação do medidor, a conduta deve ser completamente limpa e, no momento da limpeza, utilizar uma tubulação reta em vez do medidor,para evitar impurezas,Resíduos de solda provenientes da entrada no medidor.
- É proibido inspeccionar o contador de ferro fundido e aço fundido com água.
- Durante a operação do medidor, o caudal não pode exceder o caudal indicado na placa de mamelão.
- Se o meio medido for a causticidade, deve ser selecionado o aço inoxidável.
