Produção Introdução

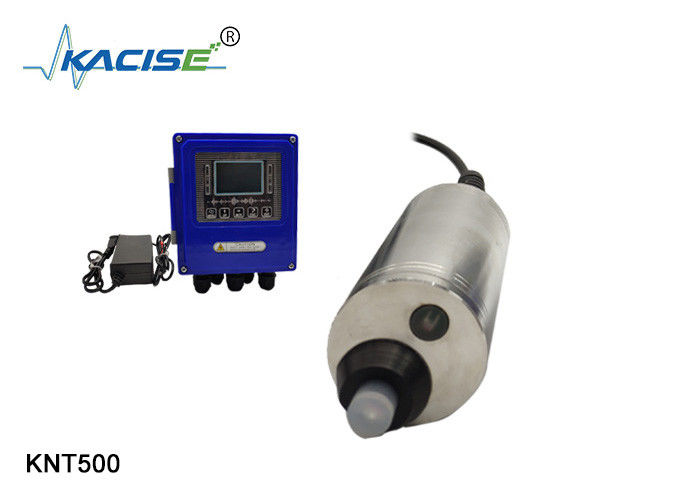

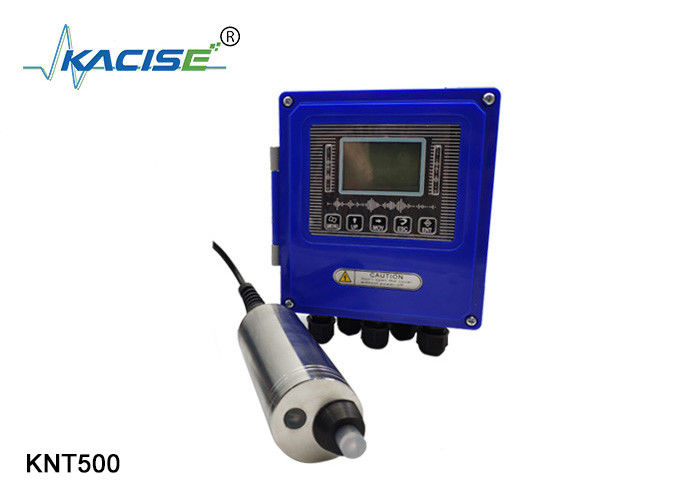

O medidor de turbidez da série KXTX00, um instrumento de medição em linha concebido para a concentração de sólidos em suspensão.
O sistema óptico do turbidímetro é constituído por uma lâmpada de incandescência de tungsténio, um detector de 90° para monitorizar a luz dispersa e um detector de luz de transmissão.O microprocessador do turbidímetro calcula a relação do sinal do detector de 90° e do fotodetector de transmissão.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensityO sistema óptico do turbidímetro também requer reduzir a luz à deriva e melhorar a precisão do ensaio.
Após a onda de luz enviada pelo transmissor no sensor do turbidímetro passar pela absorção, reflexão e dispersão dos objetos medidos no processo de transmissão,Parte da luz transmitida pode iluminar o detector na direção de 180° e parte da luz dispersa se dispersa para o detector na direção de 90°.A intensidade luminosa recebida no detector de direcção de 180° e 90° tem uma certa relação com a turbidez das águas residuais medidas.Assim, a turbidez das águas residuais pode ser calculada medindo a intensidade da luz transmitida e da luz dispersa.
Aplicações típicas
É utilizado para medir a turbidez da água durante o tratamento de águas residuais municipais, águas residuais industriais e lodos industriais.
Medição da turbidez da água de refluxo do filtro nas instalações hidráulicas.
Medição da turbidez dos efluentes da água e dos tanques de sedimentação;processo de produção industrial,
Qualidade da água de refrigeração circulante.
● Usando tecnologia de detecção de luz dispersa e transmitida
● Função opcional de autolimpeza (lavagem de ar ou água)
● Operação de menu inteligente em chinês/inglês
● Função de registo/carregamento de dados
● Várias funções de calibração automática
● Três conjuntos de interruptores de controle de relé
● Limite alto, limite baixo, controlo da histerese
● 4-20MA / RS485 vários modos de saída de sinal
● A proteção por senha pode ser definida para evitar erros de funcionamento não relacionados com o pessoal
Princípio de medição
Características:
1A utilização da tecnologia de compensação mútua de feixes múltiplos pode eliminar os erros de medição causados pela fixação da janela de luz, bem como as alterações de temperatura e componentes
Envelhecimento das peças e outros efeitos
2Display LCD, menu chinês, desempenho estável, forte fiabilidade, operação conveniente para os trabalhadores
3O sensor de inserção é fácil de instalar, tem alta precisão, boa repetibilidade e forte capacidade anti-interferência
4Suporte à comunicação 485 saída analógica 4-20mA/suporte ao protocolo HART/comunicação NB.GPRS.LORA (opção de função)
5• Série completa de produtos, com sensores correspondentes para diferentes faixas de concentração e amplo intervalo de medição.
Os sensores do medidor de turbidez dividem-se principalmente em três categorias de acordo com os diferentes intervalos de medição
Sensor de feixe único de entrada adequado para medição de turbidez inferior a 1000 NTU,
O sinal é transmitido e recebido num ângulo reto de 90°,
Para calcular o valor de turbidez, utilizar a luz dispersa gerada pelas partículas coloidais em suspensão na água.
O sensor de entrada é simples de usar, fácil de instalar e de manter.
| PN |
Distância |
Resolução |
Precisão |
| KNT500 |
0.1-400NTU |
0.1 NTU |
Precisão de calibração de 2% |
| KNT600 |
0.1-1000NTU |
0.1 NTU |
Precisão de calibração de 2% |
Também pode ser usado para medir a concentração de lama, suportar diferentes unidades, diferentes faixas de personalização.
Diagrama da estrutura do medidor de turbidez
Parâmetros técnicos do medidor de turbidez
| Classe |
Desempenho |
Parâmetro |
| Anfitrião |
Tensão de alimentação |
AC220V ou DC24V (escolha uma das duas) |
| Consumo de energia |
< 2W |
| Exibição |
Display LCD chinês/LCD a cores TFT (versão personalizada) |
| Faixa de medição |
0~100NTU,0~500NTU,0~5000NTU
0~10000NTU,0~25g/L,0~50g/L
|
| Resolução |
00,01 NTU,0.1 NTU, 1 NTU,00,01 mg/l |
| Precisão |
Precisão de calibração de 2-3% |
| Temperatura de funcionamento |
Transmissor -10~65°C |
| Materiais |
PVC |
| Nível de protecção |
I65/IP67 (versão personalizada) |
| Saída de sinal |
485 comunicação/4-20mA saída analógica/suporte protocolo HART/NB.GPRS.LORA
Comunicação (opção de função)
|
| Método de instalação |
Instalação de parede |
| Sensor |
Tensão de alimentação |
DC5V |
| Nível de protecção |
IP68 |
| Temperatura |
0-60°C |
| Material do sensor |
304 aço inoxidável (tipo de entrada), PVC (tipo de circulação) |
| Comprimento do cabo |
10 metros padrão (extensíveis) |
| Temperatura de funcionamento |
0-60°C |
| Temperatura de armazenamento |
-10-60°C |
| Método de instalação |
Instalação de colocação de suportes/instalação montada na parede com fluxo |
Tabela de selecção de informações de encomenda
| Informações de encomendaSeleiçãoTcapazes |
| KXTX00 |
Analisador PH/ORP |
| Fornecimento de energia |
DC24V |
| AC220V |
| Comprimento do cabo |
5m |
| 10 m |
| 15 m |
| 20 m |
| Compensação de temperatura |
Sensor sem compensação de temperatura |
| Sensor com compensação de temperatura |
| Saída de sinal |
Apenas 4-20mA |
| Apenas 485 |
| Também com 4-20mA, saída de sinal 485 |
| Signo especial personalizado |
| KNT600-DC24V--5m-Sensor sem compensação de temperatura-Somente 485 |
Anfitrião de turbidez, com adaptador DC 24V, cabo entre anfitrião e sensor, O comprimento do cabo é de 5 metros, o sensor é equipado sem compensação de temperatura, e é apenas 485 comunicação. |
Contacte-nos
Site: www.kacise.com
Telefone: +86-17719566736
Email: sales@kacise.com
Localização: Tangyan South Road, High-tech Zone, cidade de Xi'an, província de Shaanxi, China.
Tabela de abreviaturas
NTU
A unidade de turbidez é "grau", que é equivalente ao grau de turbidez produzido por 1L de água contendo 1mg de SiO2 (ou argila branca, diatomite), que é 1 grau, ou Jackson.A unidade de turbidez é JTU, 1JTU=1mg/L suspensão de argila branca.
A turbidez mostrada pelos instrumentos modernos é a unidade de turbidez de dispersão NTU, também conhecida como TU.1NTU= 1JTU.
Recentemente, considera-se internacionalmente que o padrão de turbidez preparado com sulfato de ullotropina-hidrazina tem boa reprodutibilidade e é escolhido como padrão uniforme de FTU.1FTU=1JTU.
