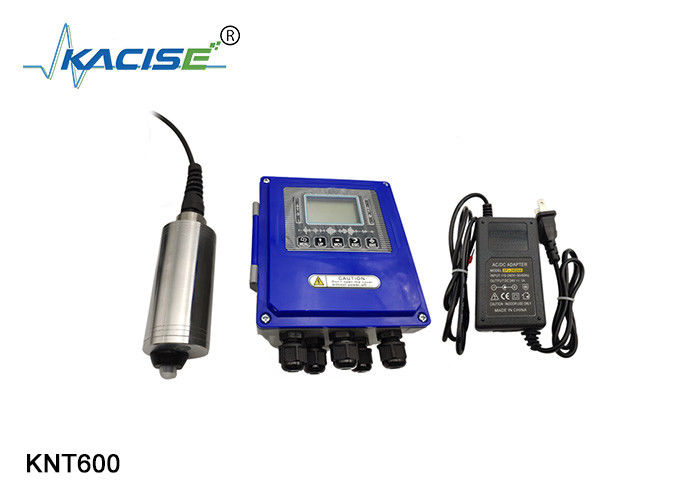

Uma comunicação 4-20mA/RS485 em linha do sensor da qualidade de água do sensor da turbidez do medidor da turbidez KNT600

Tratamento da água em linha do sensor da turbidez do medidor da turbidez KNT600
Introdução da produção
A série do medidor KXTX00 da turbidez, um instrumento de medição em linha projetado para a concentração de sólidos suspendidos.
O sistema ótico do turbidimeter consiste em uma lâmpada de filamento do tungstênio, um detector de 90° para monitorar a luz dispersada e um detector da luz da transmissão. O microprocessador do turbidimeter calcula a relação de sinal do detector de 90° e do fotodetector da transmissão. A técnica do cálculo da relação pode corrigir a interferência causada pela cromaticidade e por substâncias deabsorção (tais como o carbono ativado) e compensar a influência causada pela flutuação da intensidade de luz, fornecendo a estabilidade a longo prazo da calibração. O sistema ótico de turbidimeter igualmente exige para reduzir a luz de derivação e para melhorar a precisão do teste.
Após a onda clara enviada pelo transmissor no sensor do turbidimeter passa com a absorção, a reflexão e da dispersão dos objetos medidos no processo da transmissão, a parte da luz transmitida pode iluminar o detector na direção de 180° e a parte da luz dispersada dispersa ao detector na direção da intensidade de luz 90°.The recebeu no 180° e o detector do sentido de 90° tem um determinado relacionamento com a turbidez da água de esgoto medida, assim que a turbidez da água de esgoto pode ser calculada medindo a intensidade da luz transmitida e da luz dispersada.

Aplicações típicas
É usado para medir a turbidez da água durante o tratamento da água de esgoto municipal, de águas residuais industriais, e da pasta industrial.
Medida da turbidez da água do remoinho do filtro no sistema hidráulico.
Medida da turbidez da efluência do tanque da água e de sedimentação; Processo de produção industrial,
Qualidade de água da água refrigerando de circulação.
●Usando a luz dispersada e a tecnologia clara transmitida da detecção
●Função opcional da auto-limpeza (ar ou água que nivelam)
●Chinês/operação esperta inglesa do menu
●Gravação de dados/função da transferência de arquivo pela rede
●Várias funções automáticas da calibração
●Três grupos de interruptores de controle do relé
●Limite alto, baixo limite, controle da histerese
●Modos de saída do sinal de 4-20MA /RS485 vários
●A proteção de senha pode ser ajustada para impedir o misoperation do não-pessoal


Princípio de medição

Características:
1. O uso da tecnologia mútua da compensação do multi-feixe pode eliminar os erros de medida causados pela janela clara que cola, assim como as mudanças e os componentes de temperatura
Envelhecimento das peças e outros efeitos
2. Exposição do LCD, operação chinesa do menu, desempenho estável, confiança forte, operação conveniente para trabalhadores
3. O sensor do lançamento é fácil de instalar, tem a precisão alta, a boa repetibilidade e a capacidade antiparasitária forte
4. Saída análoga de uma comunicação 4-20mA do apoio 485/comunicação CERVO protocol/NB.GPRS.LORA do apoio (opção da função)
5. Série completa do produto, com os sensores correspondentes para escalas de concentração diferentes, e a escala larga da medida.
Os sensores do medidor da turbidez são divididos principalmente em três categorias de acordo com as escalas de medição diferentes
Sensor do feixe do lançamento o único é apropriado para a medida da turbidez menos do que 1000NTU,
O sinal é transmitido e recebido em um ângulo direito de 90°,
Use a luz dispersada gerada pelas partículas coloidais suspendidas na água para calcular o valor da turbidez,
O sensor da entrada é simples de usar, fácil instalar e fácil manter.




Pode igualmente ser usado para medir a concentração de lama, apoia as unidades diferentes, escalas diferentes da personalização.


Diagrama da estrutura do tamanho do medidor da turbidez

Parâmetros técnicos do medidor da turbidez



Tabela da seleção da informação pedindo



Contacte-nos
Web site: www.kacise.com
Telefone: +86-17719566736
E-mail: sales@kacise.com
Lugar: Estrada sul de Tangyan, zona da Alto-tecnologia, cidade de Xi'an, província de Shaanxi, China


Tabela de abreviaturas
NTU
A unidade de turbidez é o “grau”, que é equivalente ao grau de turbidez produzido pela água 1L que contém 1mg SiO2 (ou argila, farinha fóssil brancas), que é 1 grau, ou a unidade de Jackson.Turbidity é JTU, suspensão branca da argila 1JTU=1mg/L.
A turbidez mostrada por instrumentos modernos é a unidade de dispersar a turbidez NTU, igualmente conhecida como TU.1NTU= 1JTU.
Recentemente, considera-se internacionalmente que o padrão da turbidez preparado com sulfato da ullotropin-hidrazina tem a boa reprodutibilidade e é escolhido como o padrão uniforme de FTU.1FTU=1JTU.
