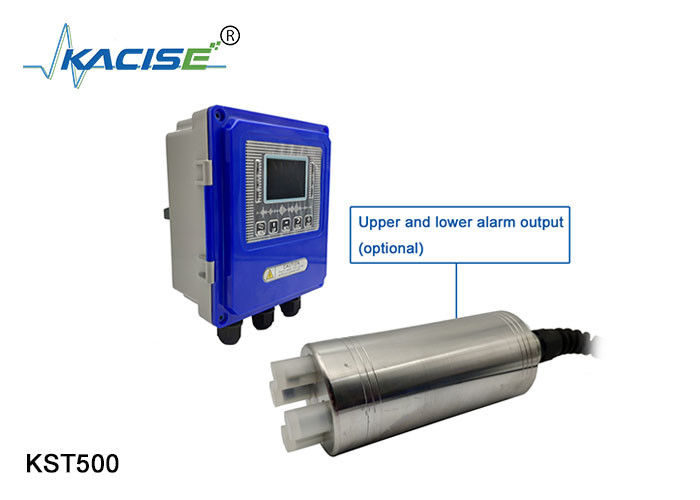

Medidor de turbidez de tratamento de água em linha equipado com comunicação 485 e saída 4 - 20mA

Medidor de turbidez de tratamento de água em linha equipado com comunicação 485 e saída 4 - 20mA

Produção Introdução

O Medidor de Turbidez de Tratamento de Água Online é um dispositivo de ponta concebido para monitorar eficientemente a qualidade da água.permitindo uma fácil integração em vários sistemas de controlo industrialA saída de 4 a 20 mA fornece sinais analógicos precisos e estáveis, garantindo resultados fiáveis de medição da turbidez.Como ajuda a manter a produção de água de alta qualidade, salvaguardando tanto os processos industriais como a saúde pública.

Aplicações típicas

É utilizado para medir a turbidez da água durante o tratamento de águas residuais municipais, águas residuais industriais e lodos industriais.
Medição da turbidez da água de refluxo do filtro nas instalações hidráulicas.
Medição da turvidade dos efluentes da água e dos tanques de sedimentação;Processo de produção industrial,
Qualidade da água de refrigeração circulante.
● Usando tecnologia de detecção de luz dispersa e transmitida
● Função opcional de autolimpeza (lavagem de ar ou água)
● Operação de menu inteligente em chinês/inglês
● Função de registo/carregamento de dados
● Várias funções de calibração automática
● Três conjuntos de interruptores de controle de relé
● Limite alto, limite baixo, controlo da histerese
● 4-20MA / RS485 vários modos de saída de sinal
● A proteção por senha pode ser definida para evitar erros de funcionamento não relacionados com o pessoal

Princípio de medição


O sistema óptico do turbidímetro é constituído por uma lâmpada de incandescência de tungsténio, um detector de 90° para monitorizar a luz dispersa e um detector de luz de transmissão.O microprocessador do turbidímetro calcula a relação do sinal do detector de 90° e do fotodetector de transmissão.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensityO sistema óptico do turbidímetro também requer reduzir a luz à deriva e melhorar a precisão do ensaio.

Após a onda de luz enviada pelo transmissor no sensor do turbidímetro passar pela absorção, reflexão e dispersão dos objetos medidos no processo de transmissão,Parte da luz transmitida pode iluminar o detector na direção de 180° e parte da luz dispersa se dispersa para o detector na direção de 90°.A intensidade luminosa recebida no detector de direcção de 180° e 90° tem uma certa relação com a turbidez das águas residuais medidas.Assim, a turbidez das águas residuais pode ser calculada medindo a intensidade da luz transmitida e da luz dispersa.

Características:

1A utilização da tecnologia de compensação mútua de feixes múltiplos pode eliminar os erros de medição causados pela fixação da janela de luz, bem como as alterações de temperatura e componentes
Envelhecimento das peças e outros efeitos

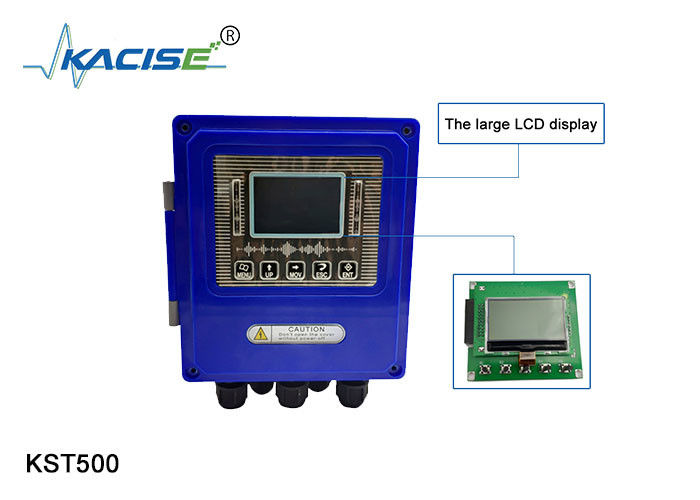

2Display LCD, menu chinês, desempenho estável, forte fiabilidade, operação conveniente para os trabalhadores
3O sensor de inserção é fácil de instalar, tem alta precisão, boa repetibilidade e forte capacidade anti-interferência
4Suporte à comunicação 485 saída analógica 4-20mA/suporte ao protocolo HART/comunicação NB.GPRS.LORA (opção de função)
5• Série completa de produtos, com sensores correspondentes para diferentes faixas de concentração e amplo intervalo de medição.

Os sensores do medidor de turbidez dividem-se principalmente em três categorias de acordo com as diferentes faixas de medição.


O sensor de entrada de quatro feixes é adequado para a medição de valores de turbidez elevados.
A transmissão e a recepção de sinal são relativas, utilizando o método de compensação de feixes múltiplos para calcular o valor de turbidez atual,

Também pode ser usado para medir a concentração de lama, suportar diferentes unidades, diferentes faixas de personalização.


Diagrama da estrutura do medidor de turbidez

Parâmetros técnicos do medidor de turbidez



Tabela de selecção de informações de encomenda
