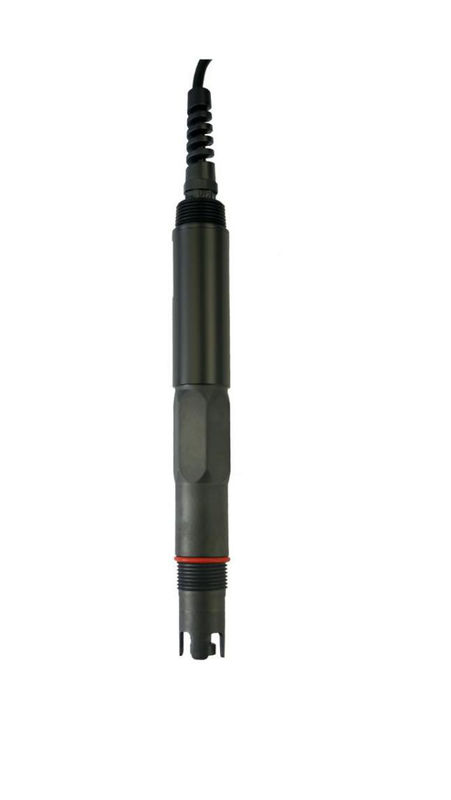

KFL501 fluoreto em linha Ion Sensor Convenient To Connect a PLC, DCS

ambiente 1.Application

KFL501 integrou o sensor em linha do íon de fluoreto usa um elétrodo íon-seletivo da membrana contínua testando íons de fluoreto livres na água com compensação de temperatura para assegurar testes rápidos, simples, exatos e econômicos. Os parâmetros, os protocolos de comunicação, e a manutenção técnicos do sensor do íon de fluoreto são descritos em detalhe neste manual.

2.Feature

• Saída do sinal: Protocolo do ônibus RS-485 (Modbus/RTU), conveniente conectar ao PLC, a DCS, computador de controle industrial, controlador geral, instrumento de gravação ou tela táctil sem papel e o outro equipamento da terceira.
• A ponta de prova patenteada do íon de fluoreto, a solução interna da referência vaza extremamente lentamente da ponte de sal microporous sob a pressão pelo menos de 100KPa (1Bar). Tal sistema de referência é muito estável e tem uma vida mais longa do elétrodo do que os elétrodos industriais convencionais.
• Fácil instalar: linha de tubulação do NPT de 3/4 de polegada para a instalação submergível fácil ou a instalação em umas tubulações e em uns tanques.
• Nível da proteção IP68.

especificações 3.Technical

desenho 4.Dimensional

5.Installation e conexão elétrica

1. A instalação

Nota: O sensor não dever ser de cabeça para baixo instalado ou horizontalmente quando instalado, pelo menos em um ângulo de 15 graus ou de mais.

2. Conexão elétrica

a) Linha vermelha - cabo de alimentação (12 ~ 24 C.C. de V)

b) Linha preta - terra (terra)

c) Linha azul - 485 A

d) Linha branca - 485 B

e) Fio desencapado - fio protegido

Depois que a fiação é terminada, deve-se com cuidado verificar para evitar conexões incorretas antes de pôr acima.

Especificação do cabo: Considerando que o cabo está imergido na água (que inclui a água do mar) por muito tempo ou exposto ao ar, o cabo tem determinada resistência de corrosão. O diâmetro exterior do cabo é Φ6 milímetro e todas as relações são impermeáveis.

6.Maintenance

6,1 uso e manutenção

O elétrodo do íon de fluoreto foi ativado na água deionized por 24 horas antes do uso.

O elemento de detecção do elétrodo do íon de fluoreto deve ser limpado com água deionized e manteve-se seco durante o armazenamento. Se o tempo de armazenamento é mais de 8 horas, põe um tampão protetor sobre a cabeça do filme. A solução da referência do elétrodo composto é cuidadosa não ser evaporado para causar a cristalização. Antes dos testes, se o tempo de armazenamento do elétrodo é menos do que de uma semana, 50 mL de TISAB podem ser embebidos em 50 mL da água deionized. Se o tempo de armazenamento é mais do que de uma semana, o elétrodo deve ser limpado, limpou seco, e colocado no empacotamento original.

Verifique se o terminal está seco. Se é manchado, limpe-o com o álcool absoluto e seque-o. Evite a imersão a longo prazo na solução da água destilada ou da proteína e impeça o contato com graxa de silicone. O elétrodo é usado por muito tempo. Quando um erro de medida ocorre, deve ser calibrado com o medidor.

Quando a calibração e a medida não podem ser executadas ao manter e ao manter o elétrodo na maneira acima, o elétrodo falhou. Substitua por favor o elétrodo.

6,2 calibração do sensor

Nota: O sensor foi calibrado antes de sair da fábrica. Se não é além do erro de medida, não deve arbitrariamente ser calibrado.

a) Calibração zero

Coloque o sensor em um tubo de ensaio que contém a solução padrão e a espera zero por 5 minutos. Depois que o valor é estável, veja se o valor indicado está dentro da escala de erro. Se não, execute uma calibração zero. Refira o apêndice para instruções da calibração.

b) Calibração da inclinação

Coloque o sensor em um tubo de ensaio que contém a solução padrão da inclinação e espere 5 minutos. Depois que o valor é estável, veja se o valor indicado está dentro da escala de erro. Se não, a calibração da inclinação é exigida. Refira o apêndice para instruções da calibração.

7.Quality e serviço

7,1 controle de qualidade

• O serviço de inspeção da qualidade estandardizou procedimentos da inspeção, equipamento e meios de teste avançado e perfeito, e restritamente de acordo com os regulamentos, fazer o teste de envelhecimento de 72 horas e o teste de estabilidade no produto, e não permitir que um produto incompetente saa da fábrica.
• O partido de recepção retorna diretamente o grupo do produto com uma taxa de falhas de 2%, e todos os custos incorridos são carregados pelo fornecedor. O padrão de referência refere a descrição do produto fornecida pelo fornecedor.
• Garanta a quantidade de bens e a velocidade da expedição.

7,2 acessórios e peças sobresselentes

Este produto inclui:

• 1 sensor
• 1 cópia do manual
• 1 certificado

7,3 compromisso do serviço pós-venda

A empresa proporciona o serviço pós-venda local dentro de um ano da data da venda, mas não inclui dano causado pelo uso impróprio. Se o reparo ou o ajuste são exigidos, retorne-o por favor, mas os custos de envio devem ser pretensiosos. Danificado na maneira, a empresa reparará o dano do instrumento para livre.
