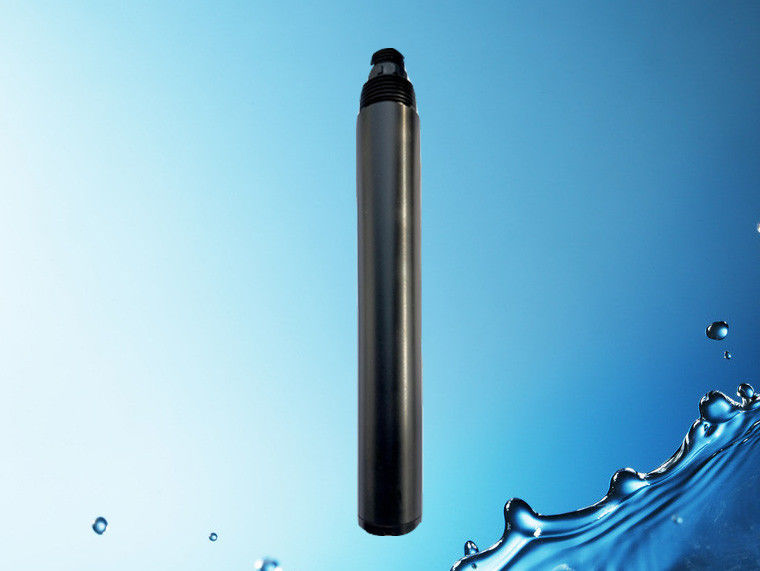

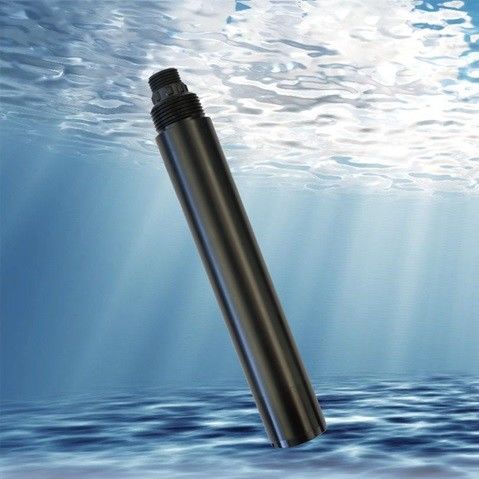

Sensor de turbidez em linha KNT601


1.Wde orcagemPPrincípio

Quando um feixe de luz é incidentado numa amostra de água, o sensor de turbidez em linha integrado KNT601 é projetado e fabricado utilizando o princípio da medição da turbidez da luz dispersa.A luz é dispersa pela substância turva na amostra de água, and the intensity of the scattered light in the direction perpendicular to the incident light is measured and compared with the internal calibration value to calculate the turbidity in the water sampleGrau, linearizado para produzir o valor final.


2. Característica

• Princípio da luz dispersa com ângulo de 90°, sensor de temperatura incorporado
• Suporte ao protocolo RS-485, Modbus/RTU
• Estrutura de fibra óptica, forte resistência à interferência luminosa externa
• Fonte de luz LED infravermelha com elevada estabilidade
• Proteção IP68, profundidade de água até 20 metros
• Conveniente, rápido, estável e fácil de manter

3.TecnicalSEspecificações

4.DimensionalDração



Nota:O conector do sensor é um conector impermeável de núcleo m16-5 macho.

5.Instalação eEeléctricoCInjecção

5.1 Instalar

Requisitos de distância de instalação: manter-se acima de 5 cm com parede lateral e acima de 10 cm com fundo.

5.2 EletricidadeConexão

• Cabo de alimentação de arame vermelho ((12~24 V)
• Cabos pretos (GND)
• Linha Azul-485 A
• Linha branca-485 B
• Linha de escudo de arame nu

Depois de concluída a fiação, deve ser verificada cuidadosamente para evitar a ligação errada antes de ligar a energia.

Especificação do cabo: considerando que o cabo está imerso em água (incluindo água do mar) ou exposto ao ar durante um longo período, o cabo tem uma certa resistência à corrosão.Todas as interfaces de diâmetro exterior do cabo Φ6 mm, foram impermeáveis.

6.Manutenção

 6.1 ManutençãoPprocedimentos eMétodos

6.1.1ManutençãoCalendário

A limpeza da janela de medição é muito importante para manter leituras precisas.

6.1.2ManutençãoMétodo

• Superfície externa do sensor: limpar a superfície externa do sensor com água da torneira, se ainda houver resíduos de detritos, limpar com um pano macio molhado, para alguma sujeira persistente,Você pode adicionar algum líquido de lavagem doméstica à água da torneira para limpar.
• Verifique o cabo do sensor: o cabo não deve ser apertado quando estiver a funcionar correctamente, caso contrário, é fácil quebrar o fio no interior do cabo e tornar o sensor incapaz de funcionar correctamente.
• Verifique a janela de medição do sensor se há alguma sujeira, a escova de limpeza é normal.

6.1.3AssuntosNeedAA intenção
A sonda contém componentes ópticos e electrónicos sensíveis.Não há componentes dentro da sonda que precisam ser mantidos pelo usuário.

6.2 Calibração doSensores

a) Calibração a zero: tomar uma quantidade adequada de solução de turbidez zero com um grande copo, colocar o sensor verticalmente na solução,a extremidade frontal do sensor está a pelo menos 10 cm da parte inferior do copo, e a calibração a zero será efectuada após estabilização do valor durante 3 minutos.

b) Calibração da inclinação: a sonda do sensor é colocada na solução-padrão, a extremidade frontal do sensor a pelo menos 10 cm da parte inferior do copo,e a calibração da inclinação é efectuada após 3 ≤ 5 minutos de estabilidade numéricaAs instruções referem-se ao anexo.

6.3 FrequentementeAdescalçoPerguntas

7.Qualidade eSServiço

7.1 QualidadeGarantia

• O departamento de inspecção da qualidade dispõe de um procedimento de inspecção padrão, com equipamento e meios de detecção avançados e completos, e de acordo com o procedimento de inspecção,O produto é submetido a um ensaio de envelhecimento de 72 horas e a um ensaio de estabilidade, de modo a que um produto não conforme não possa sair da fábrica.
• O destinatário deve reembolsar directamente os lotes de produtos com uma taxa de falha de 2%, sendo todas as despesas suportadas pelo fornecedor.Considere a referência padrão à descrição do produto fornecida pelo fornecedor.
• Assegurar a quantidade de mercadorias e a rapidez do transporte.

7.2 ReservatórioPartes

Este produto inclui:

• Um transmissor
• Uma cópia da explicação
• Um certificado de qualidade

7.3 Serviços pós-vendaSServiçoCompromissos

A empresa forneceu o serviço pós-venda local no prazo de um ano a contar da data da venda, mas não inclui os danos causados por utilização indevida.Por favor, devolva-o.No momento da devolução, deve confirmar-se que a embalagem está em bom estado, a fim de evitar danos durante o transporte.A Companhia reparará os danos do instrumento gratuitamente.
