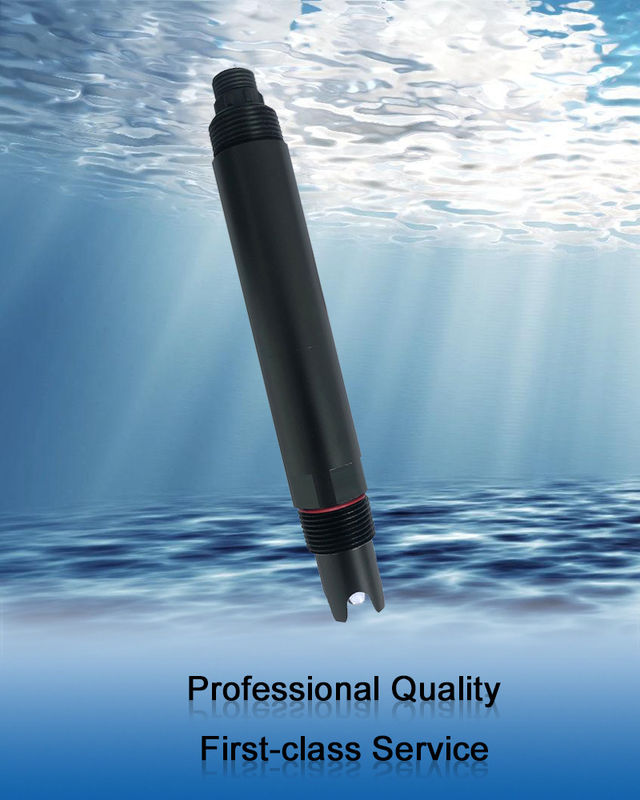

KPH601 Saída de sinal do sensor PH online: RS-485 (Protocolo Modbus/RTU) Amplificador diferencial duplo de alta impedância

1.Ambiente de aplicação

Utilizado para monitorização ambiental da qualidade da água, solução ácida/alcalina/sal, processo de reação química e processo de produção industrial,Pode satisfazer os requisitos da medição do pH em linha para a maioria das aplicações industriais.


2. Característica

• Saída de sinal: RS-485 (protocolo Modbus/RTU).
• Conexão conveniente com dispositivos de terceiros, tais como PLCs, DCS, computadores de controlo industrial, controladores de uso geral, instrumentos de gravação sem papel ou ecrãs sensíveis ao toque.
• Dual amplificador diferencial de alta impedância com forte anti-interferência e resposta rápida.
• A sonda de pH patenteada, a solução de referência interna, escorre extremamente lentamente da ponte de sal microporosa a uma pressão de pelo menos 100 kpa (1 Bar),e a hemorragia anterior continua por mais de 20 mesesEste sistema de referência é muito estável e a vida útil dos eletrodos é alargada por um fator de dois em comparação com os eletrodos industriais convencionais.
• Fácil de instalar: 3/4 de fio de tubulação NPT para fácil instalação submersível ou instalação em tubulações e tanques.
• Grau de proteção IP68.

3.TécnicoSEspecificações

Nota:O conector do sensor é de núcleo M16-5 com cabeça masculina impermeável.

4.Instalação eEeléctricoCInjecção

4.1 Instalação

Nota: O sensor não deve ser instalado de cabeça para baixo nem horizontalmente quando instalado, pelo menos num ângulo igual ou superior a 15 graus.

4.2 EletricidadeConexão

a) Linha vermelha - cabo de alimentação (12 ~ 24 V)
b) Linha preta - terreno (GND)
c) Linha azul - 485A
d) Linha branca - 485B
e) fios nus - fios blindados
Após a fiação ser concluída, deve ser verificada cuidadosamente para evitar ligações incorretas antes de ligar.

Especificação do cabo: Considerando que o cabo está imerso em água (incluindo água do mar) por um longo tempo ou exposto ao ar, o cabo tem uma certa resistência à corrosão.O diâmetro externo do cabo é de Φ6 mm e todas as interfaces são à prova d'água.

5.Manutenção

5.1 Utilização eManutenção

Ao medir o sensor de pH, deve ser limpo em água destilada (ou água desionizada),e o papel de filtragem deve ser utilizado para absorver a umidade para evitar a introdução de impurezas no líquido a ensaiar.. 1/3 do sensor deve ser inserido na solução a ensaiar.
O sensor deve ser lavado quando não estiver em uso, inserido numa cápsula protetora com uma solução de cloreto de potássio de 3,5 mol/l ou inserido num recipiente com um 3.Solução de cloreto de potássio de 5 mol/l.
Verifique se o terminal está seco. Se estiver manchado, limpe-o com álcool absoluto e seque-o. Evite a imersão prolongada em água destilada ou solução proteica e evite o contato com a graxa de silicone.Com um sensor mais longo, a sua película de vidro pode tornar-se translúcida ou com depósitos, que podem ser lavados com ácido clorídrico diluído e enxaguados com água.Deve ser calibrado com o medidor para calibração.
Quando a calibração e a medição não podem ser realizadas enquanto o sensor está a ser mantido e mantido da forma acima, o sensor falhou.

                                                  pH do tampão padrão ReferênciaTabela

A leitura real e o padrão do instrumento têm por vezes um erro de ± 1 palavra.

5.2 Calibração

Nota: O sensor foi calibrado antes de sair da fábrica. Se o erro de medição não for excedido, não deve ser calibrado arbitrariamente.
a) Calibração zero
Usar 250 ml de água destilada numa garrafa de medição, despejar num copo, adicionar um pacote de pó de calibração com pH=6.86, misturar uniformemente com uma haste de vidro até que o pó esteja completamente dissolvido, configurar a solução com pH=6.86, colocar o sensor na solução, esperar 3 5 minutos, depois de o valor ser estável, ver se o valor exibido é 6.86Se não for o caso, é necessário realizar uma calibração zero.

b) Calibração da inclinação
Para solução ácida: tomar 250 ml de água destilada num cilindro de medição, despejar num copo, adicionar um pacote de pó de calibração com pH=4.00Agitar uniformemente com uma haste de vidro até que o pó esteja completamente dissolvido e configurar a solução para pH=4.00; na solução, esperar 3 a 5 minutos.00Se não for o caso, é necessária a calibração da inclinação.
Para solução alcalina: tomar 250 ml de água destilada num cilindro de medição, despejar num copo, adicionar um pacote de pó de calibração com pH=9.18, mexer uniformemente com uma haste de vidro até que o pó esteja completamente dissolvido e definir a solução para pH=9.18; Na solução, esperar 3 a 5 minutos.18Se não for o caso, é necessária a calibração da inclinação.

6.Qualidade eSServiço

6.1 QualidadeGarantia

• O departamento de inspecção de qualidade tem procedimentos de inspecção padronizados, equipamento de teste avançado e perfeito e meios, e estritamente de acordo com os regulamentos,para realizar o ensaio de envelhecimento e o ensaio de estabilidade do produto durante 72 horas, e não permitir que um produto não qualificado saia da fábrica.
• A parte destinatária devolve diretamente o lote do produto com uma taxa de falha de 2%, sendo todos os custos suportados pelo fornecedor.A norma de referência refere-se à descrição do produto fornecida pelo fornecedor..
• Garantir a quantidade de mercadorias e a rapidez do envio.

6.2 Acessórios eSparePartes
Este produto inclui:

• 1 sensor
• Pó de calibração 3 embalagens
• 1 exemplar do manual
• 1 certificado

6.3 Serviços pós-vendaSServiçoComissão
A empresa fornece serviço pós-venda local no prazo de um ano a partir da data de venda, mas não inclui danos causados por uso indevido.Mas o custo do transporte deve ser conceituado.Se estiver danificado no caminho, a empresa reparará o dano do instrumento gratuitamente.
