1.Principle

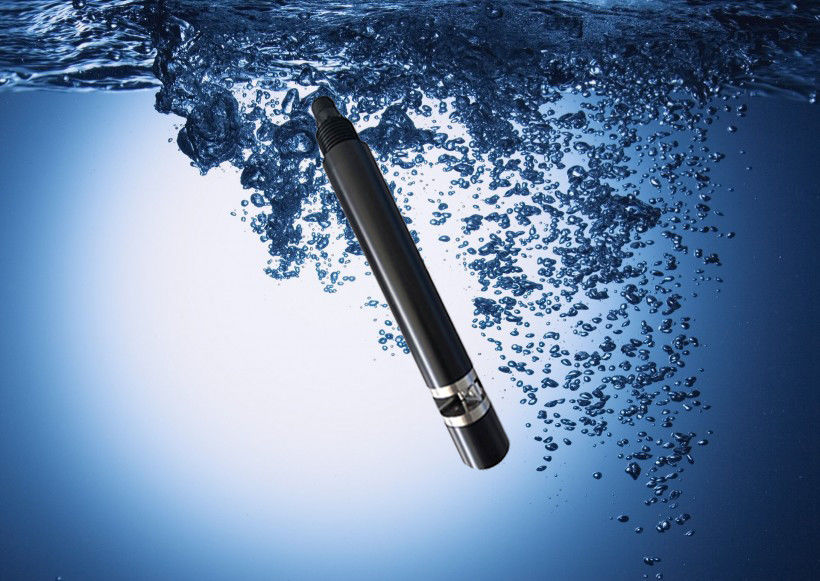

Muitos compostos orgânicos dissolvidos na água para absorver a luz ultravioleta. Consequentemente, o índice de poluentes orgânicos dissolvidos na água pode exatamente ser medido medindo a absorção destes compostos orgânicos à luz UV do comprimento de onda de 254 nanômetro. O sensor em linha do BACALHAU KCD310 usa duas fontes luminosas, uma luz ultravioleta para medir o índice na água, a outra referência do BACALHAU clara para medir a turbidez da água, além, a atenuação ótica do trajeto é compensada por um algoritmo especial, que possa eliminar a interferência de impurezas ínfimas até certo ponto, para conseguir uma medida mais estável e mais segura.

2.Features

• Nenhuns reagentes, nenhuns poluição, econômico e proteção ambiental
• Tamanho pequeno, a instalação mais conveniente, monitoração contínua em linha da qualidade de água
• O bacalhau, a turbidez e a temperatura podem ser medidos
• Compensa automaticamente a interferência da turbidez
• Com uma escova de limpeza para impedir a adesão biológica
• Tração pequena, resposta rápida, medida mais exata
• Mesmo a monitoração a longo prazo é extremamente estável
• Vida útil livre de manutenção, longa e baixo custo
• Sensor de Digitas, RS-485 relação, protocolo de Modbus/RTU
• Eletrônica da baixa potência, projeto antiparasitário

especificações 3.Technical

desenho 4.Dimensional

Nota: O conector do sensor é conector impermeável do núcleo M16-5

5.Installation e conexão elétrica

5,1 a instalação

Quando o sensor de suspensão deve evitar devido ao fluxo da água, instale o sensor, não mais de 2 medidores da profundidade da superfície da água em um sensor que bata uma parede ou a outra estrutura hidráulica, se a corrente é muito forte, fixe por favor o sensor.

Instale o sensor não mais de 2 medidores da superfície da água.

O sensor foi abaixado 30cm abaixo do mais baixo nível de água possível, tomando em consideração a flutuação do nível de água.

O sensor é colocado na água onde não há nenhuma bolha.

Recomenda-se instalar uma bainha de cabo fora do cabo do sensor. O sensor é posicionado horizontalmente e firmemente, e a área de medição é orientada para a corrente.

5,2 conexão elétrica

O cabo é um twisted pair de 4 núcleos protegeu o fio definido na linha sequência:

Fio vermelho -- cabo de alimentação (12 ~ 24VDC)

Linha preta (terra)

Blue Line -- 485a

Linha branca -- 485b

Antes da eletrificação, a sequência prendendo deve com cuidado ser verificada para evitar as perdas desnecessárias causadas prendendo erros.

Prendendo instruções: Considere o cabo imersão a longo prazo na água (que inclui o seawater) ou exposto para arejar, toda a fiação é exigida para fazer o tratamento impermeável, cliente que o cabo deve ter alguma capacidade anticorrosiva.

6. Manutenção

6,1 programação e métodos de manutenção

Programação de manutenção

A fim assegurar a medida exata, a limpeza é limpeza muito importante, regular do sensor, contribui à estabilidade dos dados.

Nota: a frequência da manutenção na tabela acima é recomendada somente. Limpe por favor o sensor de acordo com o uso real do sensor.

Método da manutenção

1) superfície do sensor: limpe a superfície do sensor com o água da torneira. Se os restos permanecem, limpe com um pano macio úmido. Para a sujeira teimoso, adicione algum detergente do agregado familiar ao água da torneira para limpar.

2) verifique o fio do sensor: o fio não deve ser tenso quando está trabalhando normalmente, se não é fácil quebrar o fio dentro do fio e causar o sensor não pode trabalhar normalmente.

3) verifique se a janela de medição do sensor está suja e a escova de limpeza é normal.

4) verifique a escova do sensor para ver se há dano.

5) após 18 meses do uso contínuo, retorno à fábrica substituir o dispositivo de selagem dinâmico.

Pontos a notar

A ponta de prova contém componentes óticos e eletrônicos sensíveis. Certifique-se que a ponta de prova não obtém a batida por nenhuma maquinaria pesada. Não há nenhuma parte dentro da ponta de prova que exige a manutenção do usuário.

6,2 calibração dos sensores

Calibração da turbidez

Calibração zero: tome a quantidade direita do líquido zero da turbidez com a taça grande, põe o sensor na solução verticalmente, e calibre o ponto zero após 3 ~ 5 minutos da estabilização numérica. Apêndice da referência da instrução.

Calibração da inclinação: o sensor é colocado em uma solução na solução 100NTU padrão para 3 ~ 5 minutos após a estabilização numérica. Apêndice da referência da instrução.

Calibração do bacalhau

Khp (phthalate do hidrogênio do potássio, C8H5KO4) é um reagente químico comum, que possa ser usado para preparar a solução padrão de BACALHAU.

Preparação da solução padrão

1 pesa exatamente 0.8503g KHP na garrafa 1000ml. Suficiência com água destilada ou deionized ao mais de nível elevado. Esta solução é solução do BACALHAU de 1000 mg/l.

2 derramam 100 mL da solução em uma garrafa de 1000 mL, a seguir da suficiência ao mais de nível elevado com água destilada ou deionized. Após a agitação, a concentração de BACALHAU era 100 Mg/L. A solução com concentração de 5 mg/L foi preparada pelo mesmo método.

Armazene a solução padrão concentrada (etapa 2,1) em uma garrafa de vidro preta e a loja na baixa temperatura para impedir sua decomposição. A solução padrão diluída (etapa 2,2) deve ser usada dentro de 24 horas da preparação.

Calibração (calibração de 2 pontos)

1 o sensor foi colocado na solução do BACALHAU de 5 mg/L, e todos os trajetos leves foram confirmados para ser imergidos na água > 2 cm sem bolhas. Calibração zero conforme o comando do apêndice.

2 põem o sensor na solução do BACALHAU 100MG/L e calibram a inclinação de acordo com o comando do apêndice.

Nota: 1. KHP tem o risco carcinogênico, veste por favor luvas ao operar-se, evita o contato com pele.

2. Ao calibrar, primeiramente calibre a temperatura, a seguir calibre a turbidez, a seguir calibre o BACALHAU.

3. Se a inclinação é calibrada e o valor do sensor não muda dentro de 3 minutos, sem energia e poderes para trás sobre.

Pontos a notar

Para proteger o sensor do Sun

Por favor não toque no sensor com sua mão

A superfície do sensor está livre da bolha de ar durante a medida e a calibração

Evite diretamente aplicar todo o esforço mecânico (pressão, riscos, etc.) ao sensor durante o uso

6,3 perguntas frequentemente feitas

7. Qualidade e serviço

7,1 controle de qualidade

Os serviços de inspeção da qualidade estandardizaram procedimentos da inspeção, com equipamento e meios de teste avançado e perfeito, e do acordo restrito com as regras de inspeção, um envelhecimento de 72 horas dos produtos fazer experiências, experiências da estabilidade, não deixam uma fábrica incompetente do produto.

O destinatário retornará o lote do produto com taxa do não-conformismo de 2%, e todo o custo será carregado pelo fornecedor. O padrão da consideração refere a descrição do produto fornecida pelo fornecedor.

Garanta a quantidade e a velocidade da entrega.

7,2 peças sobresselentes

Este produto inclui:

1 sensor

1 cópia do manual da instrução

Certificado 1

7,3 compromisso do serviço pós-venda

Nossa empresa proporciona o serviço da após-venda por um ano da data da venda, mas não inclui dano causado pelo uso impróprio. Se o reparo ou o ajuste são necessário, retorne-o por favor em sua própria despesa, a empresa reparará o dano do instrumento gratuitamente.
