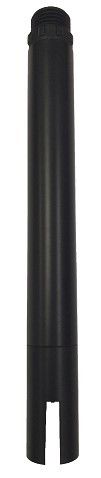

KEC310 Sensor de condutividade em linha fácil de instalar Instalação submersa Ip68

1Ambiente de aplicação

Água potável/água superficial/diversos abastecimentos de água/tratamento industrial de águas

2. Característica

• Saída de sinal: RS-485 (protocolo Modbus/RTU)
• Conveniente para ligação a PLC, DCS, Industrial Control Computer, General Controller, instrumento de gravação sem papel ou touch screen e outros equipamentos de terceiros.
• Fácil de instalar: instalação submersa.
• Ip68, nível de contenção.

3Especificações técnicas

4.Desenho dimensional

5- Instalação

Nota: A uma distância mínima de 2 cm da parede inferior e lateral do reservatório durante a instalação e o ensaio.

6Conductividade eletrolítica e sua medição

Nossos fluidos corporais - sangue, linfa e fluido intersticial - têm uma alta concentração de cloreto de sódio e outros minerais; são todos eletrólitos; a condutividade do sangue é de aproximadamente 0.54 S/m a 37°C

A condutividade das soluções aquosas, nas quais a corrente elétrica é transportada por íons carregados, é determinada pelo número de portadores de carga (a concentração),A velocidade de seu movimento (a mobilidade dos íons depende da temperatura da solução) e a carga que eles carregam (valência dos íons)Por conseguinte, na maioria das soluções aquosas, a maior concentração levará a mais íons e, portanto, a uma maior condutividade.A condutividade pode começar a diminuir com o aumento da concentraçãoPor conseguinte, duas concentrações diferentes do mesmo sal podem ter a mesma condutividade.

A temperatura também afeta a condutividade, porque a temperaturas mais altas os íons se movem mais rápido, aumentando a condutividade.A água destilada comum em equilíbrio com dióxido de carbono no ar e sólidos dissolvidos totais inferiores a 10 mg/l tem uma condutividade de cerca de 20 μS/cmA condutividade de várias soluções é dada na tabela abaixo.

A condutividade da água destilada é de aproximadamente 0,055 μS/cm

Dois eletrodos de um sensor de condutividade (esquerda) e do sensor de temperatura (direita) utilizados para a compensação automática de temperatura (ATC) num medidor TDS

Para determinar a condutividade de uma solução,Um medidor de condutividade ou resistência (que são tecnicamente os mesmos) é geralmente usado e o valor medido é então recalculado manualmente ou automaticamente para a condutividadeEsta análise é efectuada considerando as características físicas do dispositivo de medição ou do sensor, incluindo a área dos elétrodos e a distância de separação entre os dois elétrodos.Os sensores são bastante simples.Os sensores de medição da condutividade são caracterizados por umaconstante de célula, que é dada pela razão da distância entre os elétrodosDpara a área normal ao fluxo de correnteA:

K = D/A

Esta fórmula funciona bem quando a área dos eletrodos é muito maior do que a separação entre eles, porque neste caso a maior parte da corrente elétrica flui diretamente entre os eletrodos.para 1 cm3 de líquidoK = D/A= 1 cm/1 cm2 = 1 cm−1. Observe que as células com pequenos eletrodos amplamente espaçados têm constantes de célula de 1,0 cm−1 ou mais, enquanto as células com eletrodos maiores e estreitamente espaçados têm constantes de 0.1 cm−1 ou menosA constante de célula de vários dispositivos para medir a condutividade varia de 0,01 a 100 cm−1.

Constante teórica da célula: esquerda K= 0,01 cm-1, direito K= 1 cm−1

Para obter a condutividade a partir da condutividade medida, utiliza-se a seguinte fórmula:

σ = K ∙ G

onde

σé a condutividade da solução em S/cm,

Ké a constante de célula em cm-1,

Gé a condutividade da célula em Siemens.

A constante da célula não é normalmente calculada, mas medida para um determinado dispositivo de medição ou configuração utilizando uma solução de condutividade conhecida.que calcula automaticamente a condutividade a partir da condutividade ou resistência medidaPorque a condutividade depende da temperatura da solução, devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

O método mais simples de medir a condutividade é aplicar uma tensão a dois eletrodos planos imersos na solução e medir a corrente resultante.Segundo a lei de Ohm, a condutividadeGé a relação da correnteEu...para tensãoV:

G = I/V

No entanto, as coisas não são tão simples quanto parecem. Existem muitas dificuldades. Quando a tensão de corrente contínua é usada, os íons podem acumular-se perto das superfícies dos eletrodos e podem ocorrer reações químicas nas superfícies.Isto levará ao aumento da resistência de polarização nas superfícies dos eletrodosSe tentarmos medir a resistência de, por exemplo, uma solução de cloreto de sódio usando um multimetro,veremos claramente que a leitura no ecrã está aumentando bastante rapidamentePara mitigar este problema, muitas vezes são utilizados quatro elétrodos em vez de dois.

A polarização do eléctrodo pode ser evitada ou reduzida através da aplicação de uma corrente alternada e do ajuste da frequência de medição.onde a resistência de polarização é relativamente pequenaA frequência é geralmente ajustada automaticamente tendo em conta a condutividade medida de uma solução.Os modernos medidores de condutividade de 2 elétrodos digitais geralmente usam formas de onda de corrente alternada complexas e compensação de temperaturaSão calibrados na fábrica e, muitas vezes, é necessária uma recalibração no campo devido às constantes alterações da célula com o tempo.Pode ser alterado devido à contaminação ou à modificação físico-química dos eletrodos.

Em um medidor de condutividade tradicional de 2 elétrodos, uma tensão alternada é aplicada entre os dois elétrodos e a corrente resultante é medida.tem uma desvantagem ele mede não só a resistência da solução, mas também a resistência causada pela polarização dos eletrodosPara minimizar o efeito da polarização, as células de 4 elétrodos, bem como as células platinadas cobertas com preto de platina, são frequentemente utilizadas.
