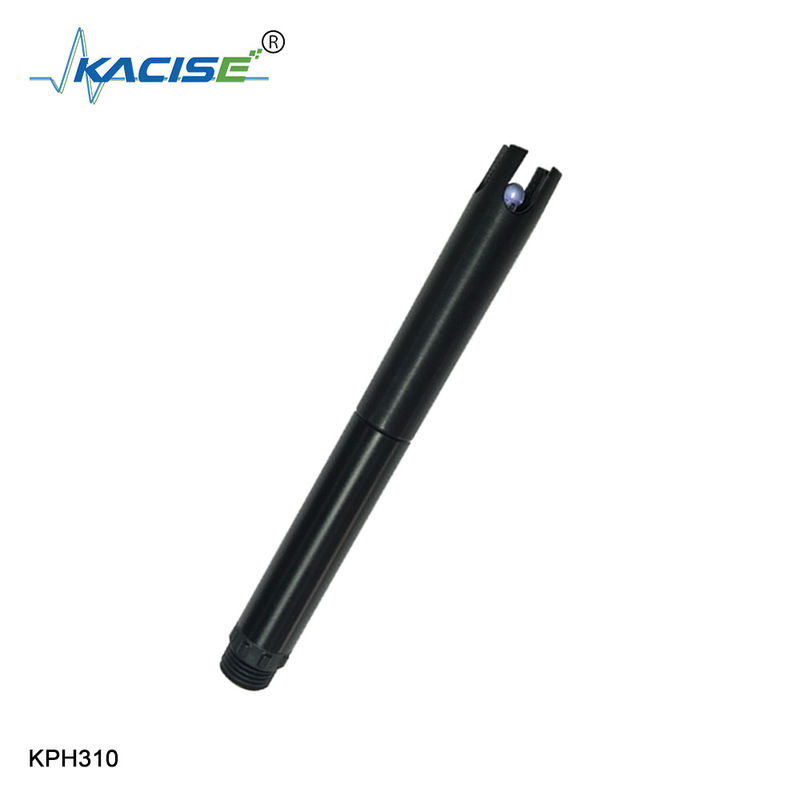

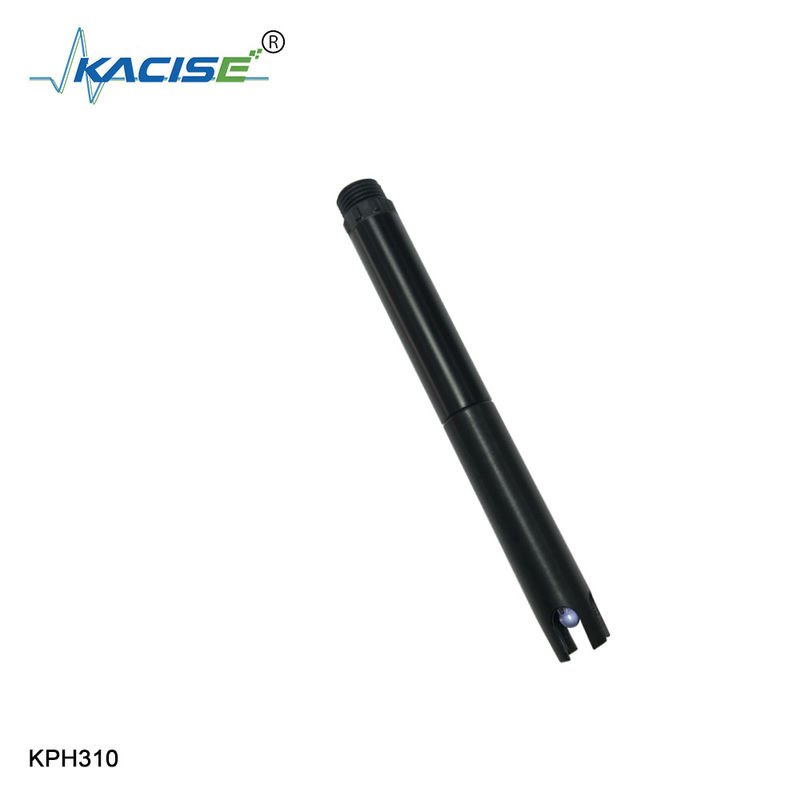

Instalação de imersão do sensor PH em linha de dupla alta impedância
KPH310 Output de sinal do sensor PH online: RS-485 Duplo Amplificador Diferencial de Alta Impedância Ip68
1Ambiente de aplicação
Para monitorização ambiental da qualidade da água, solução ácida/alcalina/sal, processo de reação química, processo de produção industrial,Pode satisfazer a maioria dos requisitos de medição do pH em linha para aplicações industriais.
2. Característica
- Saída de sinal: protocolo RS-485 (Modbus/RTU).
- Conveniente para ligação a PLC, DCS, Industrial Control Computer, General Controller, instrumento de gravação sem papel ou ecrã táctil e outros equipamentos de terceiros.
- Duplo amplificador diferencial de alta impedância, forte anti-interferência, resposta rápida.
- A sonda de pH patenteada, com um fluido de referência interno a uma pressão de pelo menos 100 kpa (1 bar), escorre extremamente lentamente da ponte de sal microporosa,com uma exsudação para a frente que dura mais de 20 mesesEste sistema de referência é muito estável e a vida útil dos eletrodos é muitas vezes maior do que a dos eletrodos industriais comuns.
- Fácil de instalar: instalação submersa.
- Ip68, nível de protecção.
3Especificações técnicas
| Número do modelo |
KPH310 |
| Distância Distância |
0 ~ 14 Ph |
| Resolução |
0.01 ph |
| Precisão |
± 0,1 ph |
| Temperatura de funcionamento |
0 ~ 65 °C |
| Pressão de trabalho |
< 0,2 mpa |
| Compensação da temperatura |
Compensação automática de temperatura (NTC) |
| Fornecimento de energia |
12 ~ 24 VDC ± 10% |
| Saída de sinal |
RS-485 ((Modbus/RTU) |
| Material de contacto |
Pom |
| Modo de instalação |
Instalação de imersão |
| Comprimento do cabo |
5 metros, outro comprimento pode ser personalizado |
| Modo de calibração |
Calibração em dois pontos |
| Consumo de energia |
< 0,05 W |
| Nível de protecção |
IP68 |
4.Desenho dimensional
Dicas: Perguntas e Respostas
1Qual é o pH? Qual é o princípio de medição?
O valor de pH da solução é o logaritmo negativo da atividade dos íons hidrogénio na solução, expresso como:
PH = - lgαH +
Como o valor da atividade dos íons hidrogênio em uma solução aquosa é muitas vezes muito pequeno, não é conveniente para aplicação, então o conceito de valor de pH é usado
Como indicadores de acidez, neutralidade e alcalinidade da solução, o valor do pH pode indicar a intensidade da acidez e da alcalinidade da solução.
Deste modo, é muito conveniente aplicar, e assim:
Solução neutra: [H+]= [OH-] = 1X10^-7
Moles por litro, pH é menos lg [H+] é igual a 7
Solução ácida: [H+] > [OH -], [H +] > 10^-7Mol /L, pH < 7, quanto mais baixo o pH, mais ácida;
Solução alcalina: [H+]<[OH-], [H +] < 10^-7Mol /L, pH >7, quanto maior o pH, mais básica é.
A atividade é a concentração efetiva, isto é, a parte do íon que é livre para participar de uma determinada reação - isto é,para atingir a superfície da membrana sensível ao eléctrodo para se conectar a ela
Por causa da interação entre os íons em uma solução, a atividade é geralmente menor que a concentração, e esta interação também será
O bloqueio do movimento dos íons reduz o número de íons que atingem a membrana do eletrodo.
A medição do pH do eletrodo é a característica da relação correspondente entre o potencial de saída da célula galvânica e o valor de pH da solução.
Esta correspondência pode ser representada pela equação de Nernst:
E = Eo-2.3 RT/F*pH
E = medir o potencial
Eo = potencial padrão
R = constante de gás
T = temperatura absoluta (K)
F = constante de Faraday
RT/F = inclinação 2,3
A equação de Nernst é uma relação muito importante na eletroquímica.
Ao medir o pH, o Eo (potencial padrão) e a inclinação de 2,3RT/F (inclinação) são obtidos por calibração do elétrodo.Em seguida, a amostra é medida para obter E (potencial medido) e o valor de pH da amostra é calculado ligando-a à equação.
