Dispersando o sensor em linha da turbidez do método antiparasitário

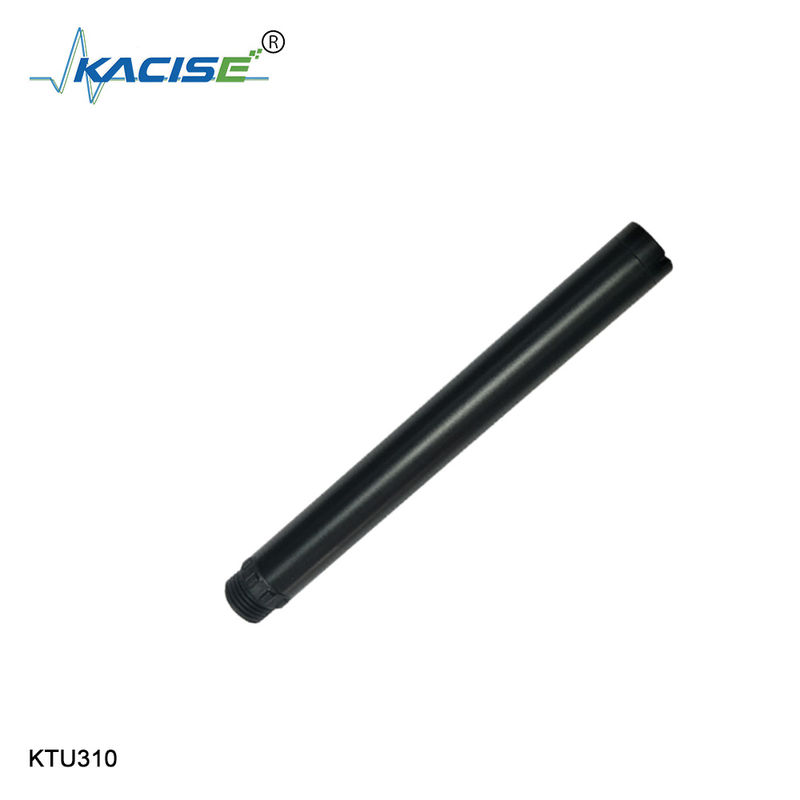

O ° em linha do sensor 90 da turbidez KTU310 dobra a dispersão da estrutura da fibra do princípio, capacidade antiparasitária forte

1.Principle

O KTU310 integrou o turbidimeter em linha é projetado e feito pelo princípio de dispersar o turbidimeter claro. Quando um feixe de luz entra em uma amostra de água, a luz está dispersada pelo material da turbidez na amostra de água. A turbidez na amostra de água pode ser calculada medindo a intensidade da luz dispersada no sentido vertical da luz de incidente e comparando a com o valor interno da calibração, o valor final é saída após a linearização.

2.Feature

ângulo de 90 ° que dispersa o princípio, sensor de temperatura incorporado

Apoio RS-485, protocolo de Modbus/RTU

Estrutura da fibra, a capacidade antiparasitária forte da luz externo

A fonte luminosa infravermelha do diodo emissor de luz, estabilidade alta

IP68, protetor, profundidade de água, 20 medidores

Conveniente, rápido, estável, e fácil manter

especificações 3.Technical

desenho 4.Dimensional

Pontas: Orion Method AQ4500

Orion Method AQ4500 foi desenvolvido por científico Thermo e é baseado no uso de seu medidor da turbidez, modelo Thermo AQ4500 de Orion AQUAfast Turbidimeter. Este método segue todas as exigências do método 180,1 de EPA à exceção da fonte luminosa especificada. Este método ainda exige um fotodetector de 90 graus com uma resposta espectral entre 400 nanômetro e 600 nanômetro, e o incidente e a luz dispersada não podem viajar mais de 10 cm combinaram.

A saída espectral de um diodo emissor de luz azul revestido é como aquela de uma lâmpada do tungstênio.

Em vez de usar uma lâmpada policromática do tungstênio como uma fonte luminosa, o método AQ4500 de Orion usa um diodo emissor de luz “branco”. Para conseguir uma saída de faixa larga com um diodo emissor de luz tipicamente de faixa estreita, este método usa um fósforo revestiu o diodo emissor de luz azul. Isto expande a saída espectral do comprimento de onda azul de 450 nanômetro a uma resposta do espectro largo como uma fonte do tungstênio/uma combinação do detector sulfureto de cádmio.

Além disso, o uso de uma fonte luminosa do diodo emissor de luz permite a operação de pulsação rápida. Pulsando a luz, este método permite a detecção síncrono ⁴⁰. A detecção síncrono significa que toda a luz dispersa ou erros eletrônico-induzidos podem ser reduzidos e quase cancelado para fora. Orion Method AQ4500 igualmente reduz os erros devendo colorir a absorção usando dois detectores de foto. Além do que o nephelometric, o detector de 90 graus, o turbidimeter AQ4500 tem um detector transmitido ⁴⁶ da luz (do 180-grau). A luz que alcança o detector transmitido é usada como um feixe de referência contra o feixe luminoso dispersado nephelometric. Isto permite a compensação da cor devido à absorção.

Orion Method AQ4500 usa-se tecnologia ratiometric, nephelometric para medir a turbidez.

Para permanecer complacente com o EPA, Orion Method AQ4500 tem uma escala limitada de 0.06-40 NTU. Se uma amostra lê sobre este limite, deve ser diluída abaixo de 40 NTU. A medida nova pode então ser multiplicada pelo fator da diluição para determinar a turbidez da amostra original. Quando o manual para este instrumento reivindicar que pode ser usado de 0-4000 NTU, a versão aprovada deste método limita leituras a 40 NTU. Deve-se notar que apenas porque um instrumento ou um método são aprovados pelo EPA não significa que é complacente com método 180,1 de EPA. O turbidimeter Thermo de Orion AQ4500 é EPA-aprovado para turbidezes entre 0.06-40 NTU, mas porque usa um diodo emissor de luz e não uma lâmpada de filamento do tungstênio, não é complacente com método 180,1 de EPA.
