Dispersando o sensor em linha da turbidez do método antiparasitário

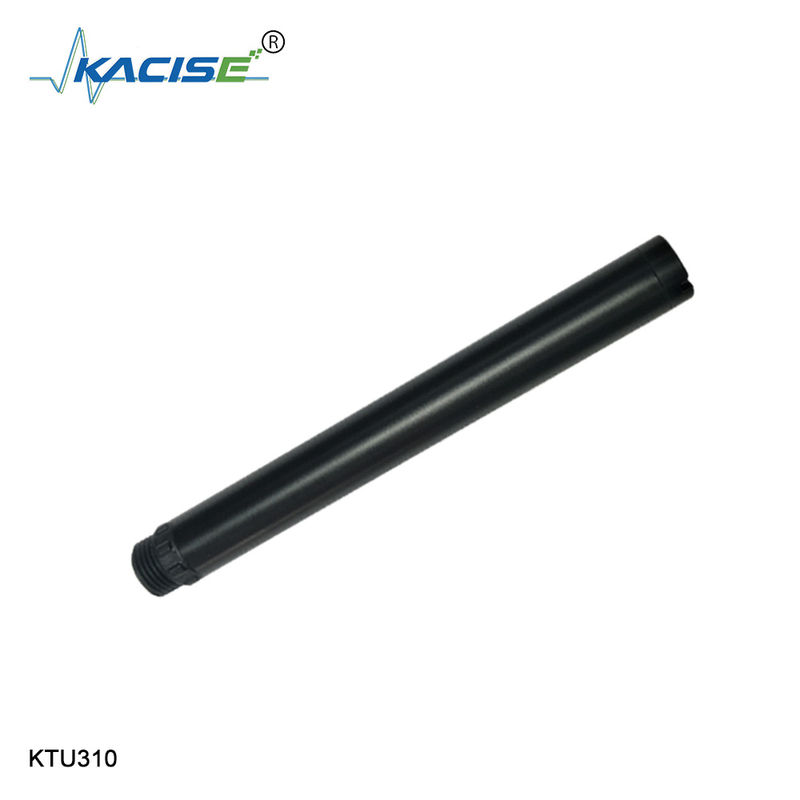

O ° em linha do sensor 90 da turbidez KTU310 dobra a dispersão da estrutura da fibra do princípio, capacidade antiparasitária forte

1.Principle

O KTU310 integrou o turbidimeter em linha é projetado e feito pelo princípio de dispersar o turbidimeter claro. Quando um feixe de luz entra em uma amostra de água, a luz está dispersada pelo material da turbidez na amostra de água. A turbidez na amostra de água pode ser calculada medindo a intensidade da luz dispersada no sentido vertical da luz de incidente e comparando a com o valor interno da calibração, o valor final é saída após a linearização.

2.Feature

ângulo de 90 ° que dispersa o princípio, sensor de temperatura incorporado

Apoio RS-485, protocolo de Modbus/RTU

Estrutura da fibra, a capacidade antiparasitária forte da luz externo

A fonte luminosa infravermelha do diodo emissor de luz, estabilidade alta

IP68, protetor, profundidade de água, 20 medidores

Conveniente, rápido, estável, e fácil manter

especificações 3.Technical

desenho 4.Dimensional

Pontas: AMI Turbiwell

O EPA aprovou o nefelômetro do não-contato do método alternativo

Este método é original no esse ele é um método EPA-aprovado da monitoração da turbidez para um turbidimeter ^{49 do} não-contato. Como um não-contato, ou a superfície disperse, nefelômetro, AMI Turbiwell é pretendido para a monitoração contínua, como outros processo ou instrumentos de monitoração em linha. Até 2009, não superfície-disperse o projeto foi aprovado pelo USEPA.

Este projeto exige que a fonte luminosa seja um diodo emissor de luz com uma resposta espectral entre 400 e 600 nanômetro. O feixe luminoso de incidente deve ser dobrado para alcançar a superfície da água em um ângulo de 45 graus, +/- 5 graus. Um divisor de feixe deve ser usado para deflexionar uma parcela pequena deste feixe luminoso antes que bata a água. Este feixe deflexionado é usado como um sinal de referência à intensidade de luz da monitoração. O fotodetector preliminar é ajustado em um ângulo direito à fonte luminosa e devido ter uma resposta espectral máxima entre 400-600 nanômetro. Um algoritmo determina então os níveis da turbidez baseados na intensidade de luz dos sinais dispersada e de referência.

Embora é superfície-dispersar o projeto, a distância total viajou pelo feixe luminoso (da fonte do diodo emissor de luz ao fotodetector) não deve exceder 10 cm. Para para ser aprovado pelo EPA, este método pode somente ser usado para a escala de 0-40 NTU. Contudo, o nefelômetro próprio pode ser usado até 200 NTU, embora estas leituras não serão consideradas EPA-complacentes.
