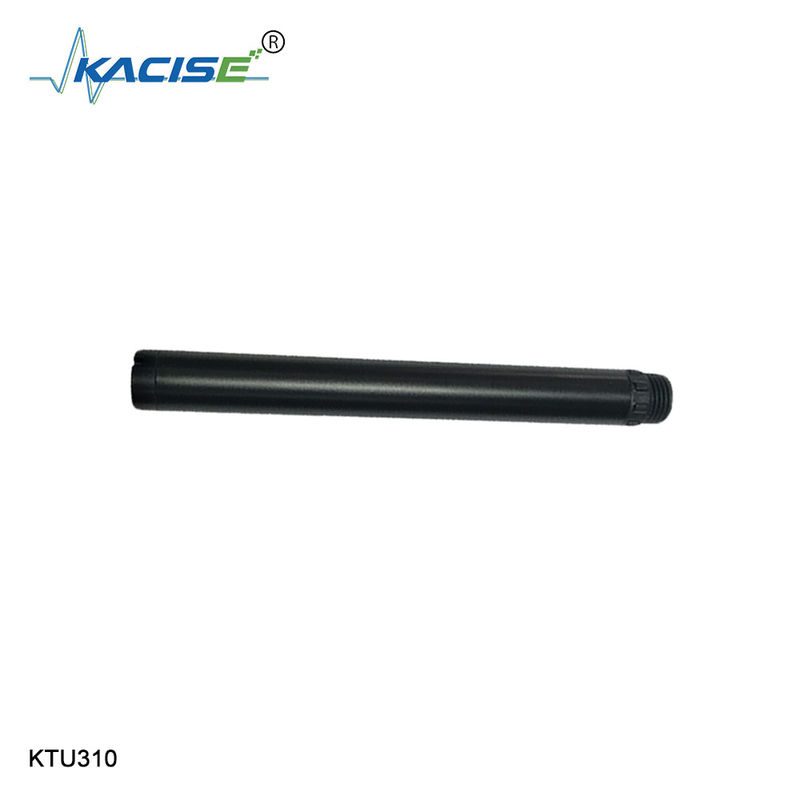

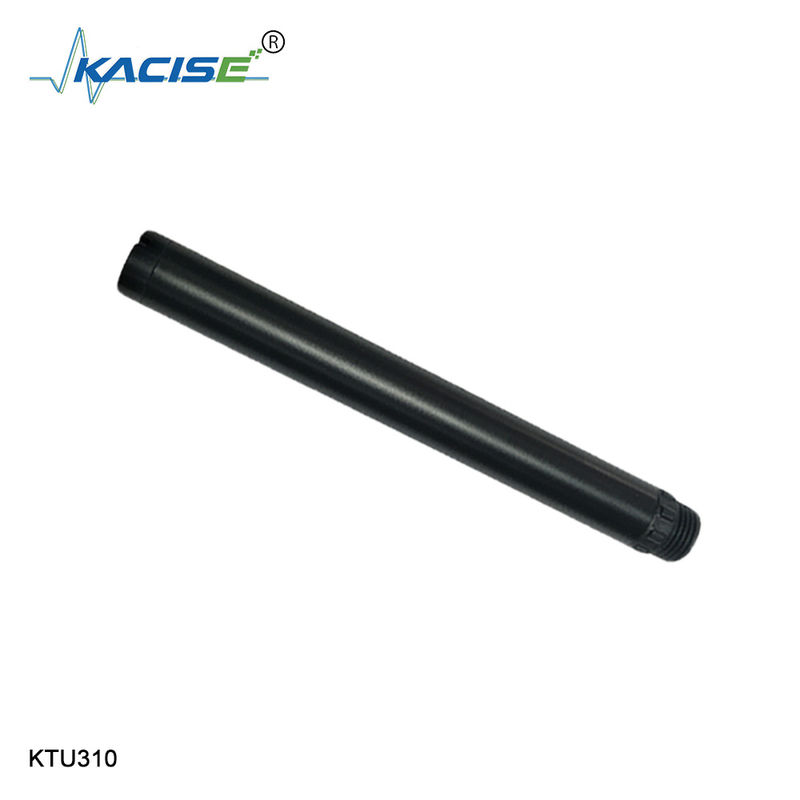

KTU310 Sensor de Turbidez Online 90 ° Ângulo de Dispersão Princípio Estrutura de Fibra, Forte Capacidade Anti-Interferência

1- Princípio

O turbidímetro em linha integrado KTU310 foi concebido e fabricado pelo princípio do turbidímetro de difusão da luz.A luz é dispersa pelo material turvo na amostra de água.. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, o valor final é emitido após a linearização.

2. Característica

• Princípio de dispersão em ângulo de 90 °, sensor de temperatura incorporado
• Suporte ao protocolo RS-485, Modbus/RTU
• Estrutura de fibras, forte capacidade anti-interferência da luz externa
• A fonte de luz LED infravermelha, alta estabilidade
• IP68, escudo, profundidade de água, 20 metros
• Prático, rápido, estável e fácil de manter

3Especificações técnicas

4.Desenho dimensional

Dicas: Método histórico de medição da turbidez

O turbidímetro da vela Jackson usou atenuação para determinar a turbidez.
O método histórico para medir a turbidez foi o Jackson Candle Turbidimeter. Desenvolvido há mais de um século, este instrumento foi construído a partir de uma vela e um tubo de vidro de fundo plano.Muito parecido com um tubo transparenteA luz não desaparece completamente, apenas a imagem da chama.Isto ocorre quando a intensidade da luz transmitida é igual à quantidade de luz espalhada pelas partículas na águaQuanto mais turva a água, mais depressa a imagem da chama desaparece.
O Jackson Candle Turbidimeter foi a primeira tentativa prática de quantificar a turbidez.permitindo “calibrar” o tubo ao olho do utilizador 31Enquanto a escala do turbidímetro era em ppm-sílica, as unidades para este instrumento foram chamadas de Unidades de Turbidez Jackson (JTU).foi utilizado como novo padrão de calibração para este métodoNo entanto, mesmo com a melhoria das normas, este método teve um âmbito limitado.O turbidímetro da vela Jackson não conseguiu detectar níveis de turbidez abaixo de 25 JTU 2,31Também era altamente subjetiva, pois as leituras eram baseadas na observação humana.Foram desenvolvidos outros turbidímetros baseados na extinção de luz, mas continuaram a depender da visão humana 31.Estes métodos são considerados obsoletos em favor de instrumentos de turbidez (como medidores e sensores) que oferecem um maior intervalo de medição e melhor precisão.
