Método de dispersão Sensor de turbidez em linha Anti-interferência

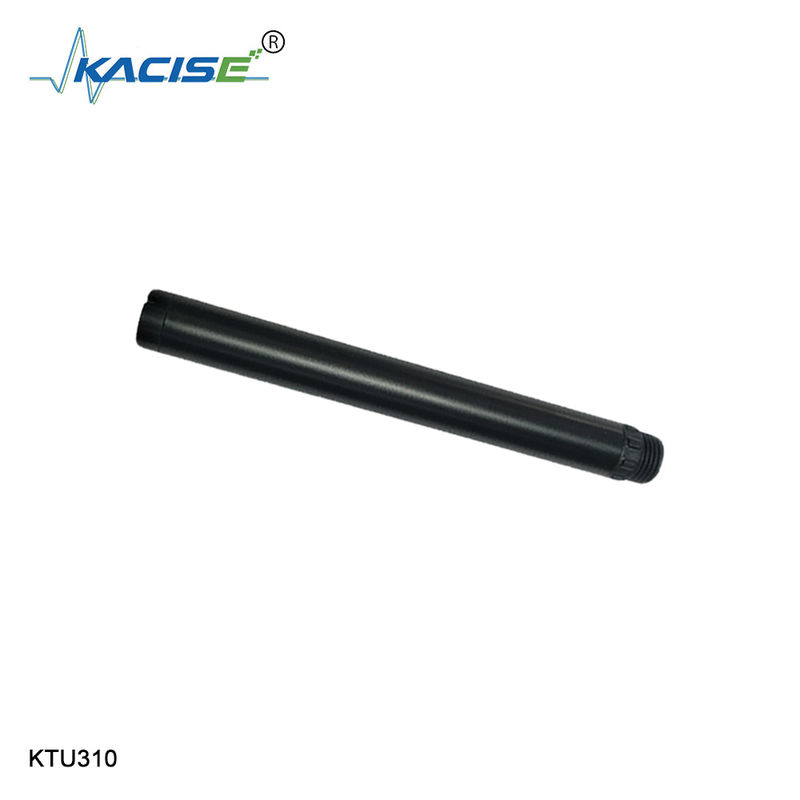

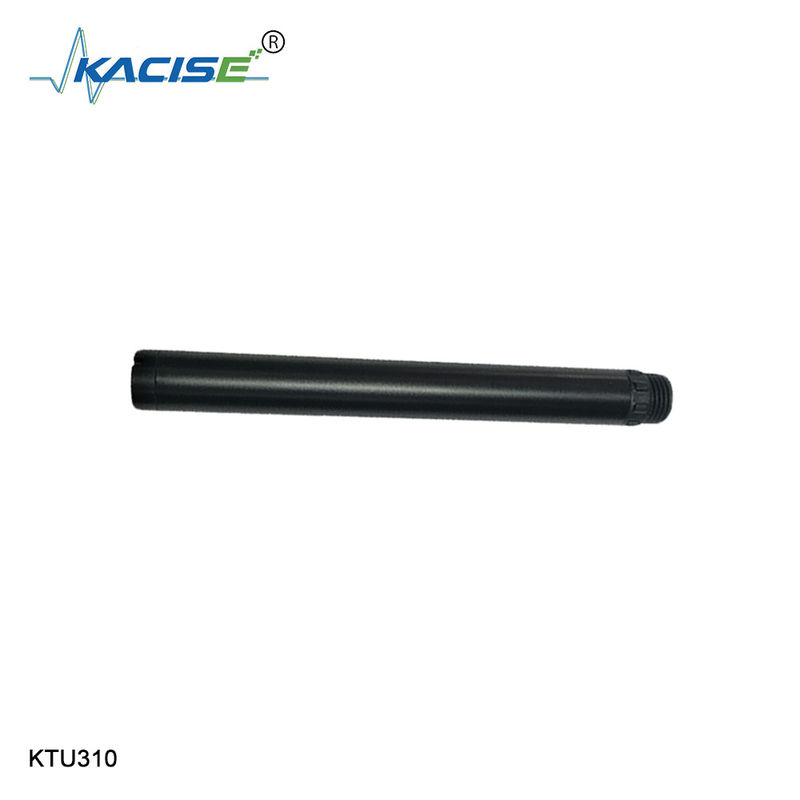

KTU310 Sensor de Turbidez Online 90 ° Ângulo Princípio de Dispersão Estrutura de Fibra, Forte Capacidade Anti-Interferência
1- Princípio
O turbidímetro em linha integrado KTU310 foi concebido e fabricado pelo princípio do turbidímetro de difusão da luz.A luz é dispersa pelo material turvo na amostra de água.. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, o valor final é emitido após a linearização.
2. Característica
Princípio de dispersão em ângulo de 90 °, sensor de temperatura incorporado
Suporte ao protocolo RS-485, Modbus/RTU
Estrutura de fibras, forte capacidade anti-interferência da luz externa
A fonte de luz LED infravermelha, alta estabilidade
IP68, escudo, profundidade de água, 20 metros
Prático, rápido, estável e fácil de manter
3Especificações técnicas
| Número do modelo |
KTU310 |
| Princípio de medição |
Método de dispersão |
| Distância |
0 ~ 100 NTU |
| Resolução |
0.1 NTU, 0,1 °C |
| Precisão |
± 3% ou ± 2 NTU
± 0,5 °C
|
| Modo de calibração |
Calibração em dois pontos |
| Compensação de temperatura |
Compensação automática da temperatura (PT1000) |
| Modo de saída |
RS-485 ((Modbus/RTU) |
| Condições de trabalho |
0ー50 °C, < 0,2 mpa |
| Temperatura de armazenamento |
- 5 ~ 65 °C |
| Modo de instalação |
Instalação por imersão, fio NPT 3/4 |
| Consumo de energia |
< 0,05 W |
| Fornecimento de energia |
12 ~ 24 VDC ± 10% |
| Nível de protecção |
IP68 |
4.Desenho dimensional
Dicas: Medir a turvidade com um turbidímetro
Um dos métodos mais comuns de medição da turbidez é com um medidor de turbidez.Estes instrumentos utilizam uma fonte de luz e um ou mais detectores para medir a luz espalhada por partículas em amostras de água.
Dispersão da luz
Quanto maior for uma partícula, mais luz será dispersa.
A luz é dispersa e absorvida por partículas na água.Esta dispersão pode ser em qualquer direção, e a intensidade em qualquer direção dada depende tanto da fonte de luz quanto do tamanho das partículas.A dispersão é simétrica em todas as direcçõesNo entanto, quanto maior for a partícula, mais luz será dispersa para a frente (longe do feixe de luz).
O comprimento de onda também afeta a dispersão da luz. Em geral, os comprimentos de onda mais curtos vão espalhar mais do que os comprimentos de onda mais longos para o mesmo tamanho de partícula32Os comprimentos de onda mais curtos também são mais suscetíveis à absorção por moléculas coloridas na amostra.32Esta é uma das razões pelas quais as medições de turbidez realizadas através de métodos diferentes não são muitas vezes comparáveis.Enquanto isso é contabilizado nos cálculos, são garantidos resultados equivalentes.
A distância percorrida pela luz dispersa também afeta as leituras de turbidez.Quanto melhor a resolução do instrumento a baixos níveis de turbidezOs comprimentos mais longos dos caminhos são de 90 e 180 graus. No entanto, aumentar o comprimento do caminho sacrifica o intervalo de medição.1 e os métodos ISO 7027 limitam o comprimento total do caminho da luz a 10 cmUm comprimento de caminho reduzido (como um fotodetector baseado em retrodispersão) aumenta o limite superior da medição da turbidez.
No entanto, quanto mais partículas estiverem presentes na amostra, mais a luz será dispersa.e converter essa leitura em uma medição de turbidezAlguns turbidímetros são concebidos para compensar a absorção de cores e as altas turbidez, enquanto outros são destinados a leituras precisas e precisas a níveis de turbidez muito baixos.A maioria dos medidores de turbidez usa tecnologia nefelométrica, embora existam instrumentos de atenuação e de ratiometria.
