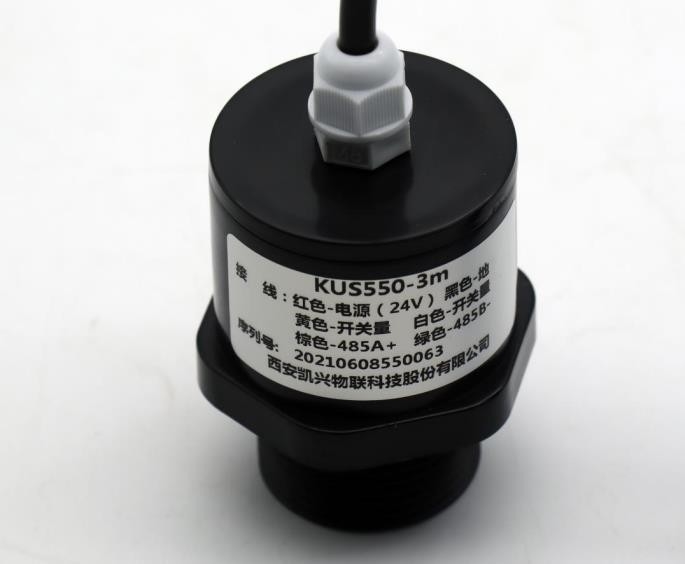

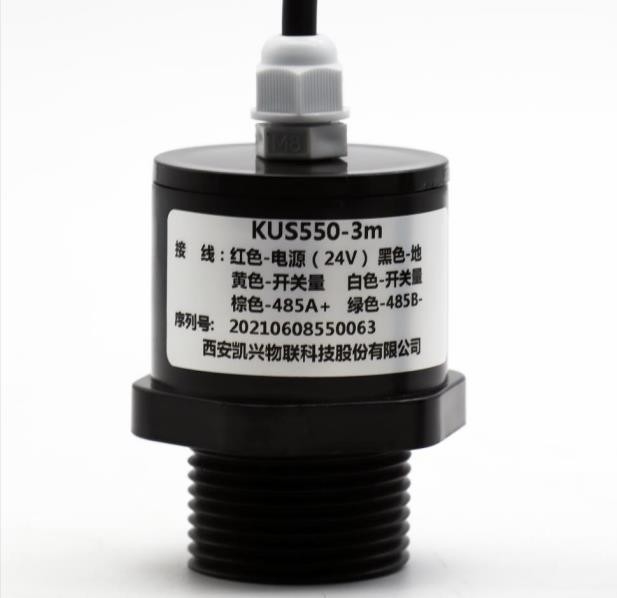

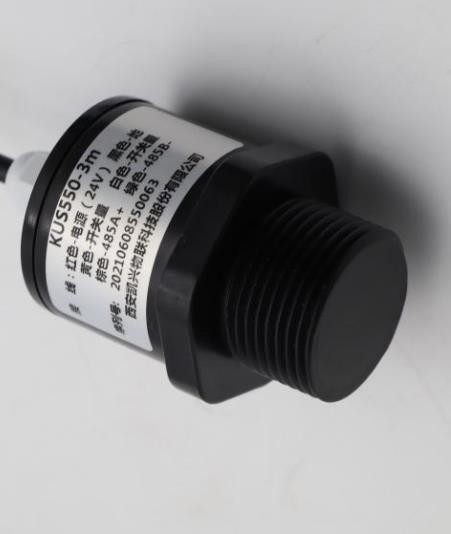

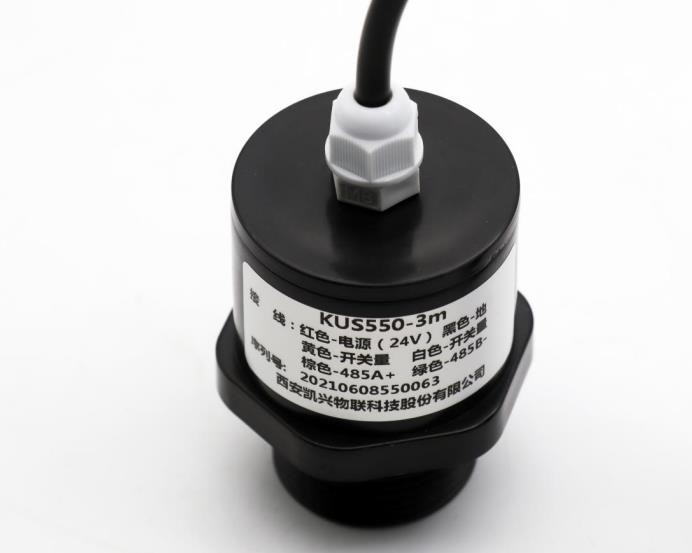

Sensor KUS550 nivelado ultrassônico
1.Dimension
A unidade no diagrama é milímetro.
2.Parameter
Especificações gerais
| Modelo: KUS550 |
| Escala de medição |
0.25m~3m (5m customizáveis) KUS550A
0.15m-0.6m (1m customizável) KUS550B;
|
| Ponto cego |
A zona morta de KUS550A é 0… 250 milímetros (dentro de 250mm está a zona de trabalho instável, ele não é recomendada trabalhar nesta escala); a zona morta de KUS550B é 0-150mm; |
| Tensão de fonte |
3,3… 30 VDC, ondinha 10% SS |
| Trabalho atual |
≤ 45 miliampères (a velocidade a mais rápida) da medida, ≤ típico do consumo de potência 10 miliampères; |
|
Sinal de saída
|
0-10V. saída análoga de 0-3V 0-5V /4-20mA/NPN/PNP/RS485. |
| Precisão da medida |
≤ 1% F.S. |
| Compensação de temperatura |
Sim |
| Definição de agrupamento |
0.1mm; |
Condições de trabalho
| Temperatura de trabalho |
-40… 85℃ (233… 358K) |
| Temperatura de armazenamento |
-40… 85℃ (233… 358K) |
3.Adjusting a saída análoga.
A saída análoga pode ser programada enquanto o usuário quer. Como o trabalho na saída do interruptor ou o trabalho na saída do forro todos os parâmetros podem ser ajustados pela relação RS485.
Há 8 tipos de funções de saída pode ser programado.
Toda a rotina de ajuste como segue,
Etapa 1 ajustou uma distância aguçado pelo RS485,
Etapa 2 ajustou uma outra distância aguçado pelo RS485.
Step3 ajustou o tipo forro ou interruptor da saída, e ajustou as opções de saída relacionadas
Step4 recarregam o sensor
1. Modo da janela normalmente aberto e função de saída positiva da inclinação do modo do forro.
2. Modo da janela normalmente fechado e função de saída negativa da inclinação do modo do forro.
3. Único ponto de comutação, função normalmente aberta.
4. Único ponto de comutação, função normalmente fechada.
5. Único ponto do interruptor com função normalmente aberta da diferença da histerese.
6. Único ponto do interruptor com função normalmente fechada da diferença da histerese.
7. Detecção de função aberta presença-normal do objeto.
8. Detecção de função aberta presença-fechado do objeto.
Ponto de comutação, ajustando a distância somente depois o poder sobre. O pulso de disparo interno pode assegurar não pode ser mudado após 5 minutos após o poder sobre. Se queira mudar o ponto de comutação, o usuário pode somente ajustando a distância do pedido após o reinício do poder.
4.Introduction
Este sensor fornece muito curto à detecção de longo alcance e ao agrupamento, em um alojamento compacto, robusto do PVC,
projetou encontrar IP65.
5.Features
. Projetado para ambientes exteriores ou internos
. Sensibilidade alta
. A operação corrida livre pode continuamente medir e informação da guarda florestal da saída
. O ângulo de feixe do sensor é 7 graus.
Lembrete da seleção: Para exigências especiais, contacte por favor nossa empresa e indique-a na ordem.
Precauções:
1. Se você precisa de calibrar o medidor, contacte por favor nossa empresa. não são permitidos aos Não-profissionais calibrar o medidor.
2. Ao calibrar o medidor, gire por favor no medidor primeiramente, e calibre-o após 1 hora da temperatura constante.
