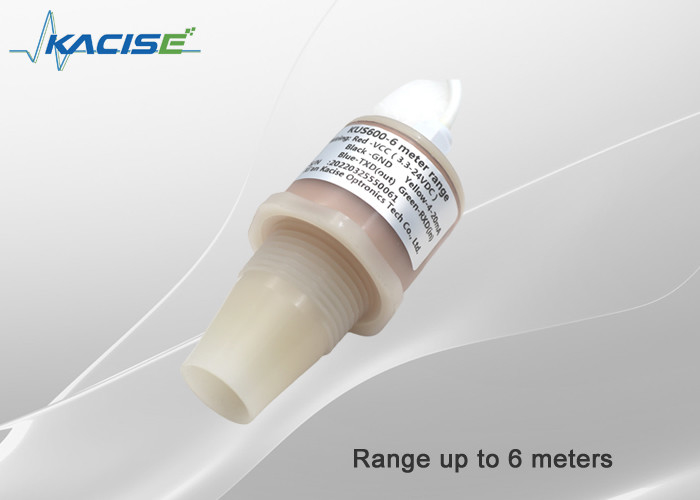

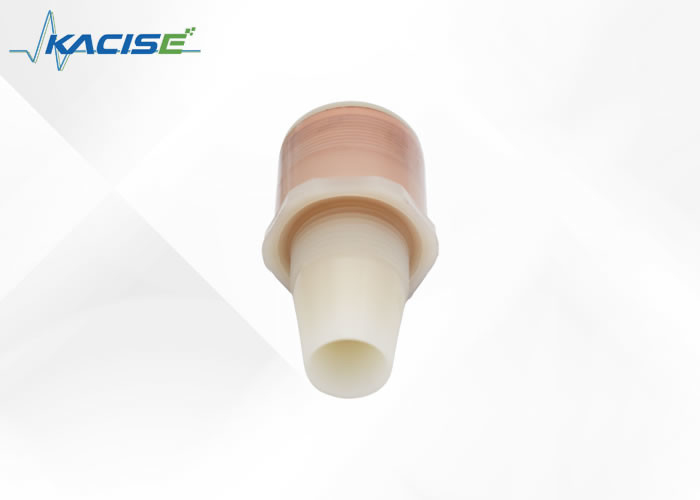

Sensor de transdutor de ultra-som IP67
1. Dimensões
A unidade no diagrama é mm.
Dimensões do transmissor da série 600
2Interface electrónica e definição de sinais
| Cor do cabo |
Pinhas |
Dinscrição |
Notas |
| Vermelho |
1 |
Fornecimento de energia |
|
| Negro |
2 |
GND |
|
| Amarelo |
3 |
Saída analógica |
O 600B funcionará no modo 1 ou 0 não pode funcionar no modo de poupança de energia, se a saída analógica de 4-20mA, 0-3.3V 0-5V for utilizada. |
| Azul |
4 |
RS485A+ |
TTL-TXD para sinal de saída ttl |
| Verde |
5 |
RS485B- |
TTL-RXD para sinal de saída ttl |
3Parâmetros técnicos
GeneralsPecIgatoIon
|
Modelo:600
|
| Faixa de detecção |
0.6m-5m Produtos de baixa potência também suportam entrada de alta tensão, esta faixa é 3,3V gama de alimentação (os clientes podem personalizar produtos de gama 6m) |
| Intervalo de regulação |
0.3... 3m |
| Área não utilizável |
O que é?0.3m |
| Placa de alvo padrão |
100 mm x 100 mm |
| Frequência do transdutor |
aproximadamente 220 kHz |
| Retardo de resposta |
10 ms aproximadamente |
| sinal de saída |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Saída analógica. |
- Não.ect- Não.Cal specIgatoIon
| Corrente de alimentação sem carga I0 |
Período ativo ≤ 20 mA ≤ 0,3 mA durante o sono |
| Conexão elétrica |
Cable de 5 núcleos (saída analógica), cable de 6 núcleos (saída do interruptor); |
| Resolução variável |
1 mm; |
| Precisão de medição |
≤ 1% F.S. |
WCondições de trabalho
| Temperatura de funcionamento |
-40...85°C ((233...358K) |
| Temperatura de armazenamento |
-40...85°C ((233...358K) |
| Compensação de temperatura |
- Sim, sim. |
| Classe de protecção |
IP67 |
| Tensão de alimentação |
3.3... 24 VDC, ondulação 10 % SS |
4Condições de instalação
Se o sensor for instalado a uma temperatura ambiente inferior a 0°C, deve ser adequado para as medidas de protecção.deve ser fixado no meio do fio da caixa.
5.Informações da empresa
Xi'an Kacise Optronics Co., Ltd. foi fundada em 2000, está localizada em Xi'an, província de Shaanxi, China, é um profissional envolvido em instrumentação e sensores, P & D, produção,vendas como uma das empresas profissionais de alta tecnologia, temos a nossa própria oficina de produção e laboratório central. área do edifício da fábrica é de cerca de 3000 metros quadrados, com produção de mais de 30 funcionários, 8 engenheiro, 6 inspetores, 10 vendedor,5 para o serviço ao cliente, é esta indústria, somos um dos fabricantes de tecnologia forte com especificações de variedades.
Quando a empresa se estabeleceu, começamos a focar na coordenação da produção de suprimentos militares, alcançou GB/T19001-2008/ISQ9001:2008Quando a nossa empresa está a funcionar madura e estável, em 2008, começámos a desenvolver o nosso negócio.Nós desenvolvemos muitos produtos de sensores, tais como um sensor de pressão / transdutor / sensor, transmissor de nível / medidor de nível ultrassónico / medidor de fluxo ultrassónico, produtos de navegação inercial, IMU, giroscópio, acelerômetro, etc.
