Medidor nivelado ultrassônico da série KUS630
1.Features
- Algoritmo de filtração sofisticado para excluir medidas especulativos
- Uma variedade de seleção do algoritmo das condições de trabalho para assegurar a precisão da medida
- Proteção piezoelétrica da segurança do impulso
- Compensação automática de velocidade sadia e de temperatura
- Exposição da curva do eco, útil para a detecção no local da eliminação de erros e de falha
- função da Auto-inspeção, informação rica da auto-inspeção, conveniente para que os usuários reparem e eliminem erros
- A relação da escala é expandida para impedir que o valor medido exceda a escala e cause o erro
descrição 2.Product
O nível ultrassônico/medidor nivelado usa o princípio ultrassônico do pulso para a medida do não-contato. É um não-contato, uma alto-confiança, uns eficazes na redução de custos, e fácil-à-instala e mantém o instrumento nivelado da medida. Pode cumprir a maioria das exigências niveladas da medida sem contactar o meio. Integra as funções do nível líquido e o agrupamento do nível de água, a exposição e a transmissão, e o meio medido são quase ilimitados. Pode ser amplamente utilizado na medida da altura do vário líquido e de materiais contínuos.
3. Dimensões
A unidade no diagrama é milímetro
conexões 4.Electrical e definições do sinal
| Linha ordem |
Cor |
Definição |
| 1 |
Vermelho |
O poder é positivo |
| 2 |
Preto |
terra do retorno do poder |
| 3 |
Amarelo |
Saída análoga, saída da tensão, saída do interruptor de saída atual |
| 4 |
Azul |
RS485 A+ ou uart TXD |
| 5 |
Verde |
RS485 b ou uart RXD |
| Cor do cabo |
Linha ordem |
Descreva |
Observação |
| vermelho |
1 |
posto perto |
Entrada larga da tensão 3.3V-30V |
| preto |
2 |
Terra |
|
| amarelo |
3 |
Saída do interruptor |
O terminal do interruptor, capacidade de carga 1A 60V, apoia até duas saídas do interruptor com lógica independente, os dois terminais é os dois contatos do interruptor, não distingue entre polos positivos e negativos, e pode ser conectado na vontade. |
| Branco |
4 |
Saída do interruptor |
| marrom |
4 |
RS485A+ |
|
| verde |
5 |
RS485B- |
|
descrição 5.Parameter
| Modelo: KUS630 |
| Escala de medição |

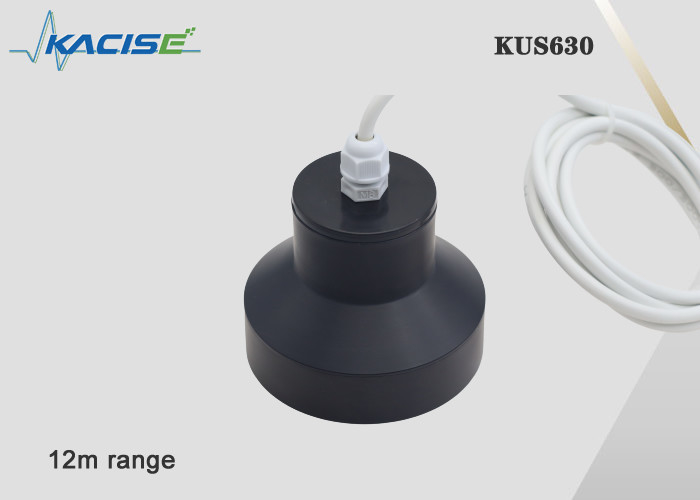

0.6m… 12m
|
|
Ponto cego
|
0… 0.6m (a área de trabalho instável está dentro de 0.6m, ele não é recomendada trabalhar nesta escala); a versão mínima da área cega de 0.3m pode ser conseguida, que precisa de ser personalizada. |
| Tensão de fonte |
C.C. de 3,3… 24 V, ondinha 10% SS |
|
Trabalho atual
|
≤ 45 miliampère (a velocidade a mais rápida da medida)

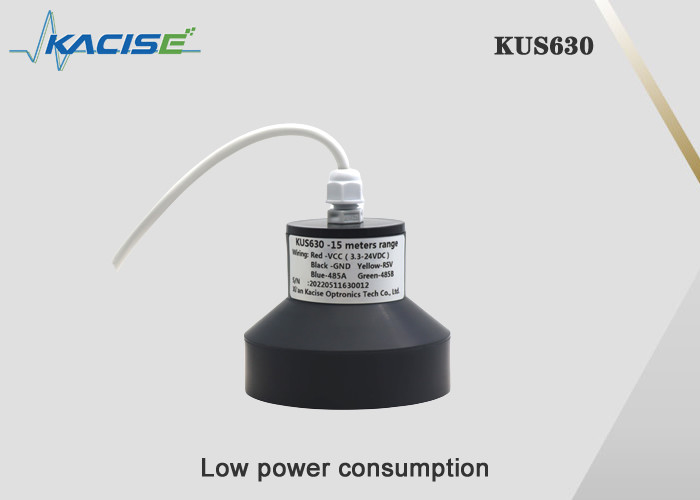

A versão da baixa potência, consumo de potência do sono é menos do que 0.3mA, enviar o consumo de potência é 20mA (menos do que 2ms), e receber o consumo de potência não é mais do que 8mA (menos do que 150ms)
|
|

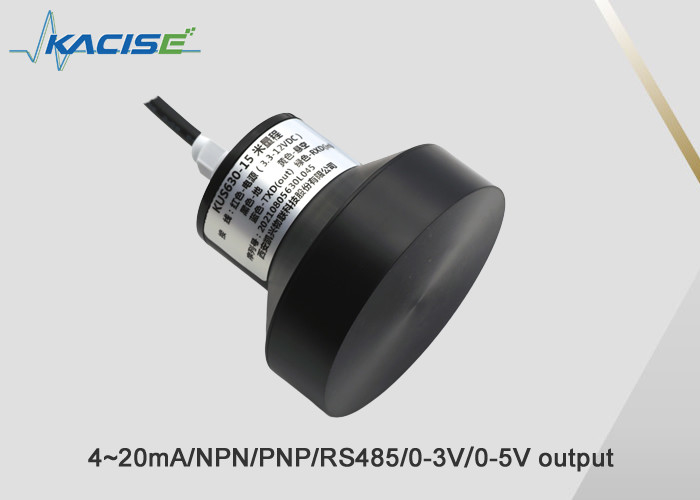

Sinal de saída
|
1: Saída análoga programável 0-10V.
2: Saída RS485.
3: Saída de série do Uart
saída 4:4-20mA
5: Saída do interruptor
|
| Precisão da medida |
≤ 1% |
| Compensação de temperatura |
sim |
condições de trabalho
| Temperatura de trabalho |
-25… 70℃ (248… 343K) |
| Temperatura de armazenamento |
-40… 85℃ (233… 358K) |
outras instruções
| Conexão elétrica |
cabo 5-core (saída análoga), cabo de 6 núcleos (saída do interruptor); |
| Classe da proteção |

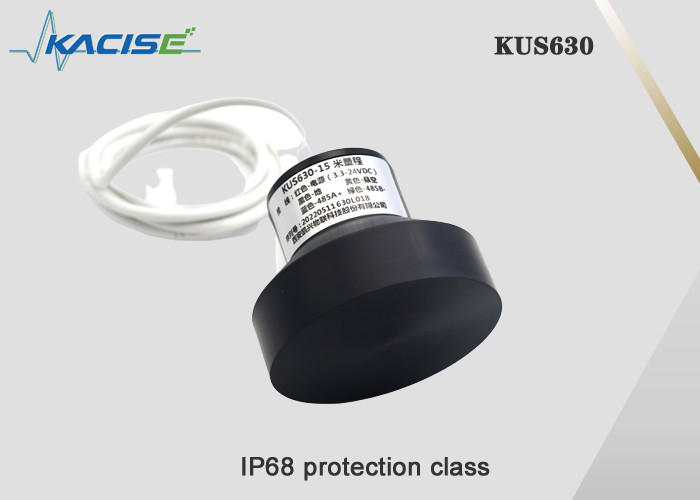

IP68 |
| Material de Shell |

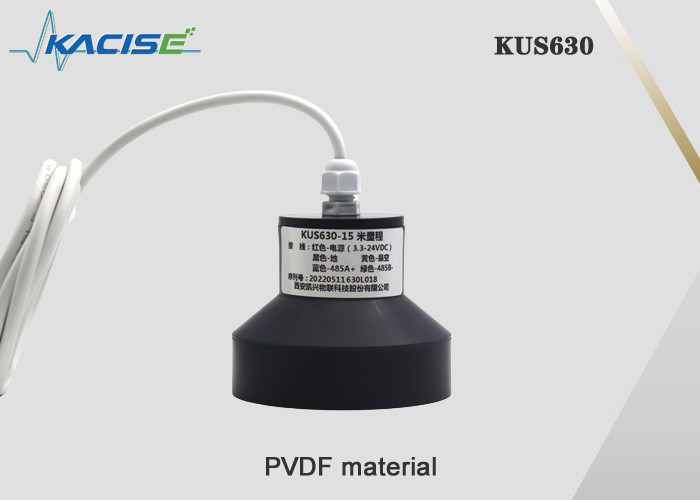

PVDF |
ocasiões 6.Applicable:
Câmara de visita, tanques de água da fábrica, tanques, engenharia municipal, água da torneira, tratamento de esgotos, tutela e energias hidráulicas da água, ferro e aço, minas de carvão, eletricidade, petroquímicos, indústrias de transformação alimentar urbanas dos rios e dos lagos, do transporte e.
7. Informação pedindo
| KUS |
Modelo |
Saída |
Escala |
Descreva |
| |
630A |
Personalização do apoio |
| Custommade |
| |
0-10V |
Saída 0-10V análoga |
| 0-5V |
Saída 0-5V análoga |
| 0-3V |
Saída 0-3V análoga |
| 4-20mA |
Saída 4-20mA análoga |
| Interruptor |
Saída do interruptor |
| Uart |
Protocolo de série da saída MODBUS RTU do Uart |
| RS485 |
RS485 protocolo da saída MODBUS RTU |
| |
XXX milímetro |
Mmmeans XXX a distância máxima da medida
(default1000mm)
|
| KUS |
550 |
RS485 |
10000mm |
|
8.Parameters que você precisa de saber
1. O tipo de meio a ser medido (nome líquido ou contínuo, específico, água clara, água de esgoto, lama, gasolina, diesel, tolueno, dióxido de enxofre, etc.) se é líquido, se há vapor, névoa, espuma, ondas, agitação, flutuando objetos na superfície líquida; se contínuo, se há poeira.
2. A temperatura e a pressão do meio.
3. A corrosividade do meio. Se é colocado em um frasco, é necessário saber se o material do frasco tem um forro anticorrosivo.
4. A escala da medida é alguns medidores e o ponto cego é exigido.
5. ambiente de trabalho: como associações abertas, associações com tampas, os tanques horizontais, os tanques verticais, os tanques esféricos, se o tanque está na pressão atmosférica, etc.
6. tensão de funcionamento: 24VDC, 220VAC opcional pode ser o poder 12VDC/9VDC comum personalizado.
7. sinal de saída: 4~20mA 485/0-3V atual, saída da tensão 0-5V/saída do relé.
9. formulário do equipamento: se precisa de ter uma exposição; de uma peça só ou separação-tipo.
