Name: O ponto baixo de KUS630B moldou 0 - anti corrosão do sensor ultrassônico da profundidade 10v 10 medidores
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630B
Price: 1,000.10 USD
Availability: InStock

Para casa > produtos > sensor ultrassônico do transdutor >

O ponto baixo de KUS630B moldou 0 - anti corrosão do sensor ultrassônico da profundidade 10v 10 medidores

Sensor ultrassônico 10v da profundidade do baixo molde

Sensor ultrassônico da profundidade de KUS630B

Sensor ultrassônico do transdutor da anti corrosão

Lugar de origem:

CHINA

Marca:

Kacise

Certificação:

Número do modelo:

KUS630B

Documento:

KUS630 Series Ultrasonic Le....2.pdf

Contacte-nos

Solicite um orçamento

Detalhes do produto

Distância:

0 ~ 10 m

Produção:

4~20mA/NPN/PNP/RS485/0-3V,0-5V

Fornecimento de energia:

3.3-24 V

corrente de funcionamento:

≤ 45 mA

Compensação de temperatura:

- Sim, sim.

Temperatura de funcionamento:

-25...70°C ((248...343K)

Classe de protecção:

IP68

Material da concha:

PTFE

Precisão de medição:

≤ 1%

Destacar:

Sensor ultrassônico 10v da profundidade do baixo molde

Sensor ultrassônico da profundidade de KUS630B

Sensor ultrassônico do transdutor da anti corrosão

Termos de pagamento e envio

Quantidade de ordem mínima

Preço

negociável

Detalhes da embalagem

15*15*10cm, 0.5kg

Tempo de entrega

5-8 dias do trabalho

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Sensor de distância subaquática KUS-W80 200 kHz Transdutor de frequência e corrente de baixa carga para medição de distância subaquática

Obtenha o melhor preço

Sensor de distância subaquático KUS-W50 Proteção contra polaridade inversa e área cega de 0,6 m para monitoramento subaquático sem problemas

Obtenha o melhor preço

Sensor de comunicações subaquáticas por ultra-som KWD200

Obtenha o melhor preço

Sonar de escaneamento de 360 graus KWD400 de alta precisão Consumo de energia ≤ 12 W

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

Medidor de nível ultrasónico da série KUS630

1Características

Tecnologia avançada de detecção, funções de software ricas para se adaptar a vários ambientes complexos.
Várias formas de saída: saída de relé programável, saída de corrente de alta precisão de 4-20 mA, saída de comunicação digital de Rs485.
Boa direcionalidade, forte capacidade de penetração, fácil de obter energia sonora mais concentrada e longa distância de transmissão.
Ajuste automático de potência, controlo de ganho, compensação de temperatura.
A medição contínua sem contacto reduz a manutenção.

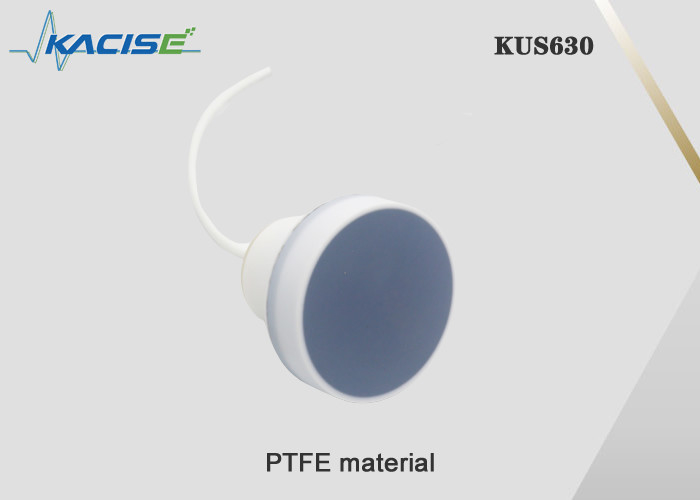

O sensor é feito de material de tetrafluoroetileno, que pode ser usado em vários cenários corrosivos.
Conversão D/A de 16 bits para melhorar a precisão e resolução da saída atual.
Função de supressão com eco de interferência para garantir a autenticidade dos dados de medição.
Adotar uma nova tecnologia de cálculo da forma de onda para melhorar a precisão de medição do instrumento.
Utilização da tecnologia SMD para melhorar a fiabilidade dos instrumentos.

2Introdução

O medidor de nível ultrassônico anticorrosivo é um medidor de nível digital controlado por um microprocessador. Na medição, a onda ultrassônica pulsada é enviada pelo sensor (transdutor),a onda sonora é refletida pela superfície do objeto e recebida pelo mesmo sensor, é convertida num sinal eléctrico e a distância entre o sensor e o objeto medido é calculada pelo tempo entre a emissão e a recepção da onda sonora. Como o medidor de nível de líquido ultra-sônico anticorrosivo adota a medição sem contacto, o meio medido é quase ilimitado.e pode ser amplamente utilizado na medição da altura de vários materiais líquidos e sólidos.

3. Dimensões
A unidade do diagrama é mm
O ponto baixo de KUS630B moldou 0 - anti corrosão do sensor ultrassônico da profundidade 10v 10 medidores 0

O ponto baixo de KUS630B moldou 0 - anti corrosão do sensor ultrassônico da profundidade 10v 10 medidores 1

O ponto baixo de KUS630B moldou 0 - anti corrosão do sensor ultrassônico da profundidade 10v 10 medidores 2

4- Conexões eléctricas e definições de sinais
O ponto baixo de KUS630B moldou 0 - anti corrosão do sensor ultrassônico da profundidade 10v 10 medidores 3

Ordem das linhas	COuro	Definition
1	Vermelho	A potência é positiva.
2	Negro	Terra de retorno de potência
3	Amarelo	Saída analógica, saída de tensão, saída de corrente, saída de interruptor
4	Azul	RS485 A+ ou uart TXD
5	Verde	RS485 B- ou uart RXD

Cor do cabo	Ordem das linhas	Descreva	Observação
vermelho	1	motorizado por	3.3V-30V de entrada de tensão de largura
preto	2	GND
amarelo	3	Saída do interruptor	Terminal de interruptor, capacidade de carga 1A 60V, suporta até duas saídas de interruptor com lógica independente, os dois terminais são os dois contatos do interruptor,não distinguir entre polos positivos e negativos, e pode ser ligado à vontade.
Branco	4	Saída do interruptor
castanho	4	RS485A+
verde	5	RS485B-

5Descrição dos parâmetros

MOdel:KUS630
Faixa de medição	0.6m... 10m
Ponto cego	0... 0,6 m ((A área de trabalho instável é de 0,6 m, não é recomendável trabalhar nesta faixa); pode ser alcançada a versão mínima da área cega de 0,3 m, que precisa ser personalizada.
Tensão de alimentação	3.3... 24 V DC, ondulação 10 % SS

Corrente de trabalho	≤ 45 mA (velocidade de medição mais rápida) Versão de baixa potência, o consumo de energia durante o sono é inferior a 0,3 mA, o consumo de energia para envio é de 20 mA (menos de 2 ms) e o consumo de energia para recebimento não é superior a 8 mA (menos de 150 ms)
sinal de saída	1:Saída analógica programável 0-10V. 2Saída: RS485. 3Output em série: 4Saída de 4-20mA 5:Saída do interruptor
Precisão de medição	≤ 1 %
Compensação de temperatura	- Sim, sim.

condições de trabalho

Temperatura de funcionamento	-25...70°C ((248...343K)
Temperatura de armazenamento	-40...85°C ((233...358K)

Outras instruções

Conexão elétrica	Cable de 5 núcleos (saída analógica), cable de 6 núcleos (saída do interruptor);
Classe de protecção	IP68
Material de concha	PTFE

6.Mais informações
O medidor de nível de líquido/objeto ultra-sônico é instalado na parte superior do recipiente.A sonda emite um feixe de pulsos ultra-sônicos superior a 20000 Hz para o objeto medidoUma vez que a temperatura tem um efeito sobre a velocidade do som, o medidor deve medir a temperatura para corrigir a velocidade do som.que pode produzir simultaneamente 4-20mA, comunicação RS485, duas saídas de relé, e também pode ser alimentado por 220VAC.

7Informações de encomenda

KUS	MOdel	Osaída	RAngé	Descritório
	630B	Suporte de personalização
	Fabricado sob medida
		0-10V	Saída analógica 0-10V
		0-5V	Saída analógica de 0 a 5 V
		0-3V	Saída analógica 0-3V
		4-20mA	Saída analógica de 4-20 mA
		SW	Saída do interruptor
		Uart	Protocolo de saída em série Uart MODBUS RTU
		RS485	Protocolo RS485 de saída MODBUS RTU
			XXX mm	XXX mm significa a distância máxima de medição (default1000mm)
KUS	550	RS485	10000 mm
