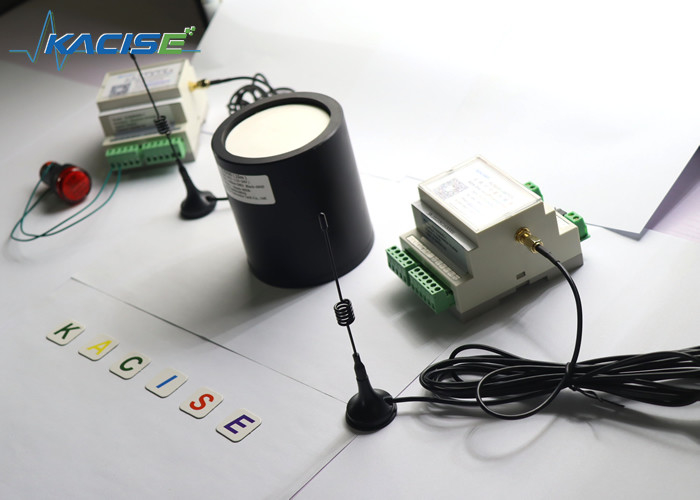

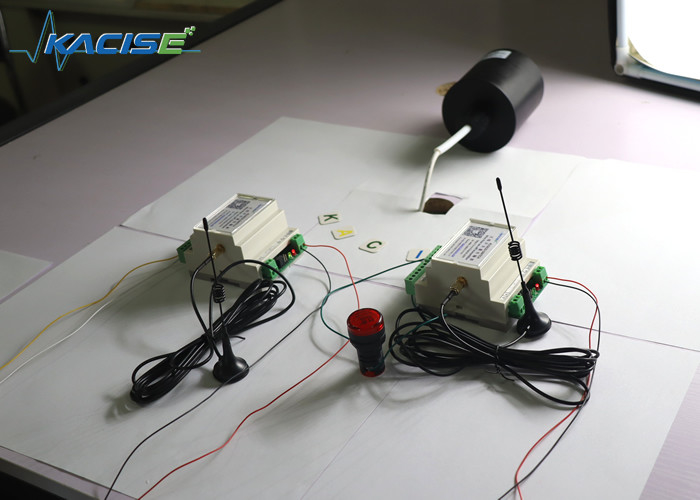

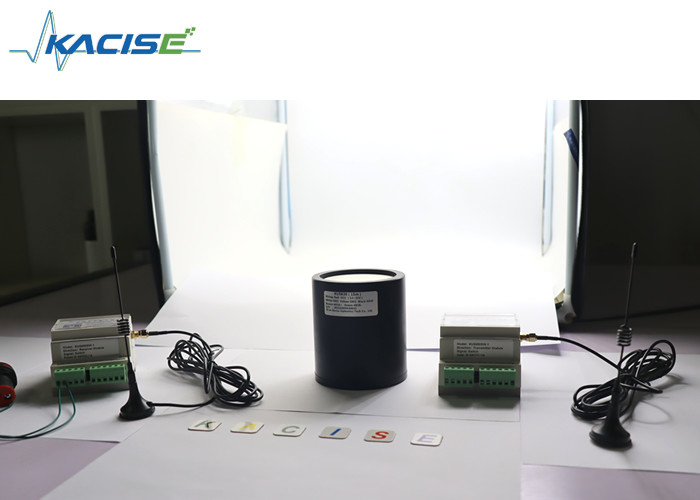

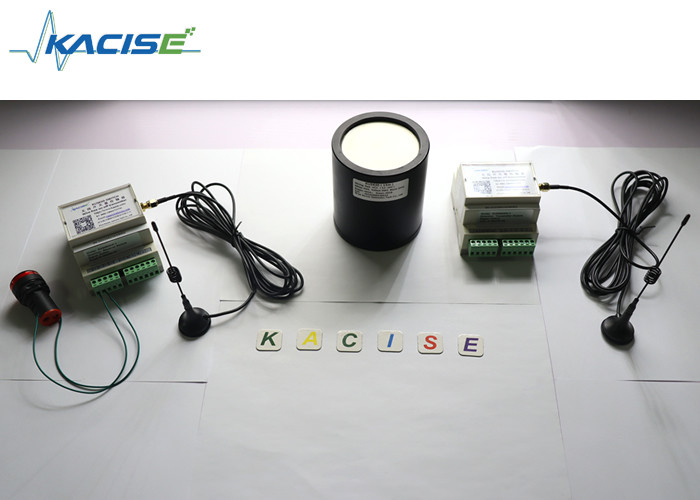

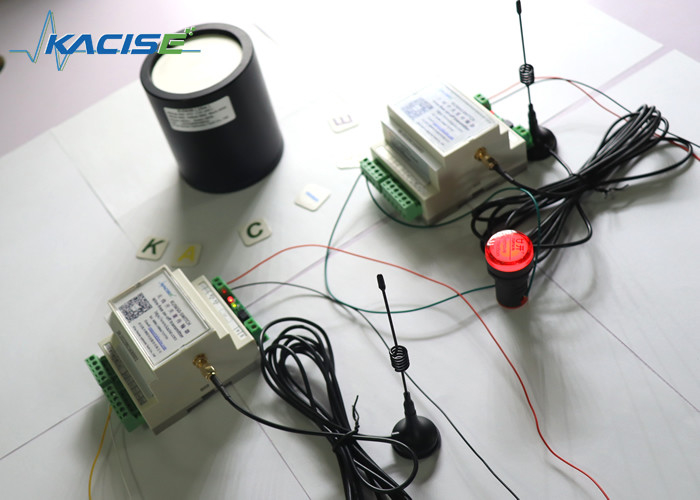

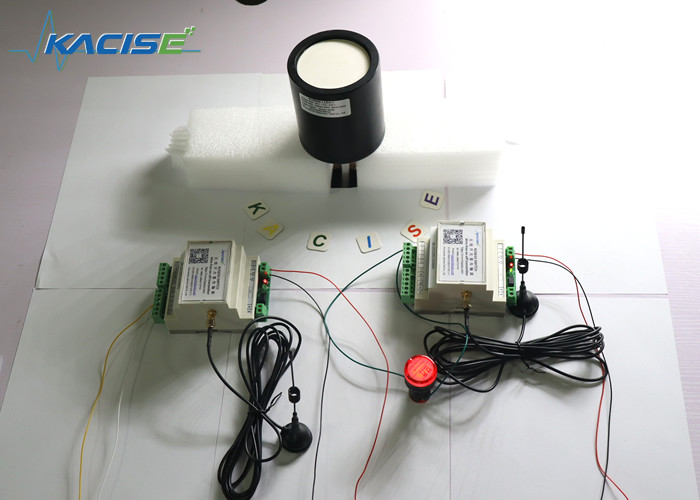

Medidor de nível ultrasónico da série KUS630
1Características
- Algoritmo de filtragem sofisticado para excluir medições falsas
- Algoritmo de selecção de condições de trabalho variadas para garantir a precisão da medição
- Protecção contra ondas piezoelétricas
- Compensação automática da velocidade do som e da temperatura
- Display de curva de eco, útil para depuração no local e detecção de falhas
- Função de auto-inspecção, informação rica de auto-inspecção, conveniente para os utilizadores reparar e depurar
- A relação de intervalo é ampliada para evitar que o valor medido exceda o intervalo e cause um erro de julgamento- Não.
2Descrição do produto
Sensor sem contacto, sem manutenção, calibração do interruptor, fácil instalação, compensação de temperatura, largura de feixe automática e ajuste de ganho.
3. Dimensões
A unidade do diagrama é mm
4- Conexões eléctricas e definições de sinais
| Ordem das linhas |
Cores |
Definição |
| 1 |
Vermelho |
A potência é positiva. |
| 2 |
Negro |
Terra de retorno de potência |
| 3 |
Amarelo |
Saída analógica, saída de tensão, saída de corrente, saída de interruptor |
| 4 |
Azul |
RS485 A+ ou uart TXD |
| 5 |
Verde |
RS485 B- ou uart RXD |
| Cor do cabo |
Ordem das linhas |
Descreva |
Observação |
| vermelho |
1 |
motorizado por |
3.3V-30V de entrada de tensão de largura |
| preto |
2 |
GND |
|
| amarelo |
3 |
Saída do interruptor |
Terminal de interruptor, capacidade de carga 1A 60V, suporta até duas saídas de interruptor com lógica independente, os dois terminais são os dois contatos do interruptor,não distinguir entre polos positivos e negativos, e pode ser ligado à vontade. |
| Branco |
4 |
Saída do interruptor |
| castanho |
4 |
RS485A+ |
|
| verde |
5 |
RS485B- |
|
5Descrição dos parâmetros
| Modelo:KUS630 |
| Faixa de medição |
0.8m... 20m
|
|
Ponto cego
|
0... 0,6 m ((A área de trabalho instável é de 0,6 m, não é recomendável trabalhar nesta faixa); pode ser alcançada a versão mínima da área cega de 0,3 m, que precisa ser personalizada. |
| Tensão de alimentação |
3.3... 24 V DC, ondulação 10 % SS |
|
Corrente de trabalho
|
≤ 45 mA (velocidade de medição mais rápida)
Versão de baixa potência, o consumo de energia durante o sono é inferior a 0,3 mA, o consumo de energia para envio é de 20 mA (menos de 2 ms) e o consumo de energia para recepção não é superior a 8 mA (menos de 150 ms)
|
|
sinal de saída
|
1:Saída analógica programável 0-10V.
2Saída: RS485.
3Output em série:
4Saída de 4-20mA
5:Saída do interruptor
|
| Precisão de medição |
≤ 1 % |
| Compensação de temperatura |
- Sim, sim. |
condições de trabalho
| Temperatura de funcionamento |
-25...70°C ((248...343K) |
| Temperatura de armazenamento |
-40...85°C ((233...358K) |
Outras instruções
| Conexão elétrica |
Cable de 5 núcleos (saída analógica), cable de 6 núcleos (saída do interruptor); |
| Classe de protecção |
IP68 |
| Material de concha |
PVDF |
6.Oportunidades aplicáveis
Manholes, tanques de água de fábrica, tanques, engenharia municipal, água da torneira, tratamento de águas residuais, conservação de água e energia hidrelétrica, ferro e aço, minas de carvão, eletricidade, petroquímica,rios e lagos urbanos, dos transportes e das indústrias de transformação de alimentos.
7Informações de encomenda
| KUS |
Modelo |
Produção |
Distância |
Descreva |
| |
630C |
Suporte de personalização |
| Fabricado sob medida |
| |
0-10V |
Saída analógica 0-10V |
| 0-5V |
Saída analógica de 0 a 5 V |
| 0-3V |
Saída analógica 0-3V |
| 4-20mA |
Saída analógica de 4-20 mA |
| SW |
Saída do interruptor |
| Uart |
Uart saída serial MODBUS protocolo RTU |
| RS485 |
Protocolo RS485 de saída MODBUS RTU |
| |
XXX mm |
XXX mm significa a distância máxima de medição
(default1000mm)
|
| KUS |
550 |
RS485 |
10000 mm |
|
8Parâmetros que precisa de saber
1O tipo de meio a medir (líquido ou sólido, nome específico, água limpa, esgoto, lama, gasolina, diesel, tolueno, dióxido de enxofre, etc.)ondas, agitando, objetos flutuantes na superfície do líquido; se sólido, se há poeira.
2A temperatura e a pressão do meio.
3Se for colocado num frasco, é necessário saber se o material do frasco tem um revestimento anticorrosivo.
4O alcance de medição é de alguns metros e é necessário o ponto cego.
5Ambiente de trabalho: como piscinas abertas, piscinas com tampa, tanques horizontais, verticais, esféricos, se o tanque está a pressão atmosférica, etc.
6. Voltagem de trabalho: 24VDC, 220VAC opcional pode ser personalizado 12VDC/9VDC potência comum.
7. sinal de saída: 4 ‰ 20 mA corrente 485/0-3V, 0-5V saída de tensão / saída de relé.
9- Forma do equipamento: necessidade de um ecrã; tipo de peça única ou tipo dividido.
