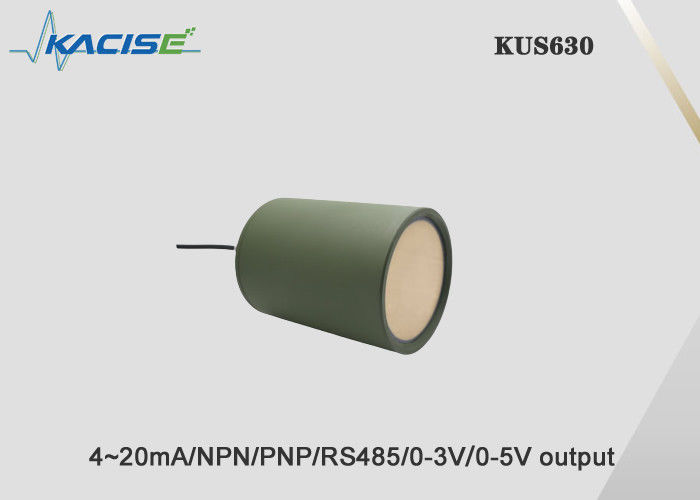

Name: Sensor de nível do tanque de água por ultra-som KUS630D com alcance de 30 m IP68 à prova d'água e PVDF anti-corrosão
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630D
Price: 1,000.10 USD
Availability: InStock

Para casa > produtos > sensor ultrassônico do transdutor >

Sensor de nível do tanque de água por ultra-som KUS630D com alcance de 30 m IP68 à prova d'água e PVDF anti-corrosão

Sensor nivelado ultrassônico de tanque de água de KUS630D

Sensor nivelado ultrassônico de tanque de água da anti corrosão

sensor ultrassônico do transdutor de 30m

Lugar de origem:

CHINA

Marca:

Kacise

Número do modelo:

KUS630D

Contacte-nos

Solicite um orçamento

Detalhes do produto

Faixa:

30m

Saída:

4~20mA/NPN/PNP/RS485/0-3V,0-5V

Fonte de energia:

3.3-24 V

Corrente de trabalho:

≤ 45 mA

Compensação de temperatura:

Sim

Temperatura de trabalho:

-25...70°C ((248...343K)

Classe de Proteção:

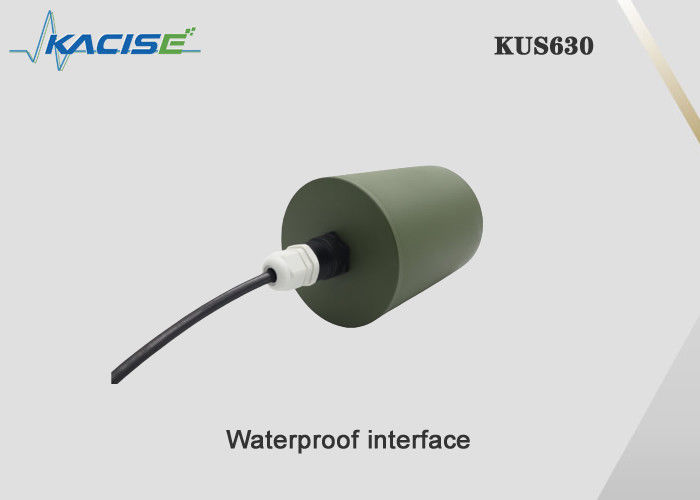

IP68

Material da casca:

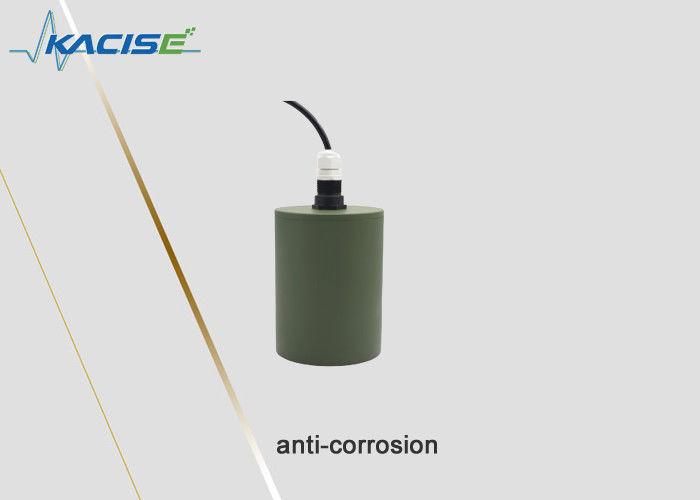

PVDF

Precisão de medição:

≤ 1%

Destacar:

Sensor nivelado ultrassônico de tanque de água de KUS630D

Sensor nivelado ultrassônico de tanque de água da anti corrosão

sensor ultrassônico do transdutor de 30m

Termos de pagamento e envio

Quantidade de ordem mínima

Preço

negociável

Detalhes da embalagem

15*15*10cm, 0.5kg

Tempo de entrega

5-8 dias do trabalho

Termos de pagamento

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Vídeo

Sensor de nível sem fio de tanque de ultra-som KUS650 com proteção IP65 e faixa de detecção de 200 mm ~ 3000 mm para tratamento de esgoto

Obtenha o melhor preço

Vídeo

Sensor de nível do tanque de combustível por ultra-som KUM2500C com resolução de medição de 0,1 mm, proteção IP67 e interface RS232/RS485/TTL/4-20mA

Obtenha o melhor preço

Vídeo

Sensor de nível de água ultra-sônico sem contacto de 15 m com saída RS485 Proteção IP68 Resistente à corrosão Alta sensibilidade

Obtenha o melhor preço

Vídeo

Sensor de transdutor ultrassônico de nível de líquido menor ou miniatura Material PVDF

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Medidor de nível ultrasónico da série KUS630

1Características

Algoritmo de filtragem sofisticado para excluir medições falsas
Algoritmo de selecção de condições de trabalho variadas para garantir a precisão da medição
Protecção contra ondas piezoelétricas
Compensação automática da velocidade do som e da temperatura
Display de curva de eco, útil para depuração no local e detecção de falhas
Função de auto-inspecção, informação rica de auto-inspecção, conveniente para os utilizadores reparar e depurar
O rácio de intervalo é ampliado para evitar que o valor medido exceda o intervalo e cause um erro de julgamento

2Descrição do produto

Sonda ultra-sônica de alta frequência, concebida para uma variedade de medições de sólidos e líquidos, com sonda de temperatura incorporada.

3. Dimensões

A unidade do diagrama é mm

4- Conexões eléctricas e definições de sinais

Ordem das linhas	Cores	Definição
1	Vermelho	A potência é positiva.
2	Negro	Terra de retorno de potência
3	Amarelo	Saída analógica, saída de tensão, saída de corrente, saída de interruptor
4	Azul	RS485 A+ ou uart TXD
5	Verde	RS485 B- ou uart RXD

Cor do cabo	Ordem das linhas	Descreva	Observação
vermelho	1	motorizado por	3.3V-30V de entrada de tensão de largura
preto	2	GND
amarelo	3	Saída do interruptor	Terminal de interruptor, capacidade de carga 1A 60V, suporta até duas saídas de interruptor com lógica independente, os dois terminais são os dois contatos do interruptor,não distinguir entre polos positivos e negativos, e pode ser ligado à vontade.
Branco	4	Saída do interruptor
castanho	4	RS485A+
verde	5	RS485B-

5Descrição dos parâmetros

Modelo:KUS630

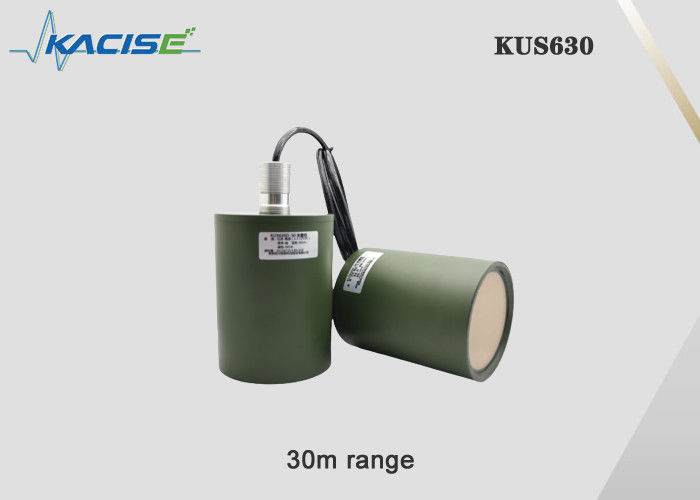

Faixa de medição	Um metro... 30 metros.
Ponto cego	0... 1m ((A área de trabalho instável é de 0,6m, não é recomendável trabalhar nesta faixa); a versão mínima da área cega de 0,3m pode ser alcançada, que precisa ser personalizada.
Tensão de alimentação	3.3... 24 V DC, ondulação 10 % SS

Corrente de trabalho	≤ 45 mA (velocidade de medição mais rápida) Versão de baixa potência, o consumo de energia durante o sono é inferior a 0,3 mA, o consumo de energia para envio é de 20 mA (menos de 2 ms) e o consumo de energia para recebimento não é superior a 8 mA (menos de 150 ms)
sinal de saída	1:Saída analógica programável 0-10V. 2Saída: RS485. 3Output em série: 4Saída de 4-20mA 5:Saída do interruptor
Precisão de medição	≤ 1 %
Compensação de temperatura	- Sim, sim.

condições de trabalho

Temperatura de funcionamento	-25...70°C ((248...343K)
Temperatura de armazenamento	-40...85°C ((233...358K)

Outras instruções

Conexão elétrica	Cable de 5 núcleos (saída analógica), cable de 6 núcleos (saída do interruptor);
Classe de protecção	IP68
Material de concha	PVDF

6.Oportunidades aplicáveis:

Manholes, tanques de água de fábrica, tanques, engenharia municipal, água da torneira, tratamento de águas residuais, conservação de água e energia hidrelétrica, ferro e aço, minas de carvão, eletricidade, petroquímica,rios e lagos urbanos, dos transportes e das indústrias de transformação de alimentos.

7Informações de encomenda

KUS	Modelo	Produção	Distância	Descreva
	630D	Suporte de personalização
	Fabricado sob medida	Suporte de personalização
		0-10V	Saída analógica 0-10V
		0-5V	Saída analógica de 0 a 5 V
		0-3V	Saída analógica 0-3V
		4-20mA	Saída analógica de 4-20 mA
		SW	Saída do interruptor
		Uart	Protocolo de saída em série Uart MODBUS RTU
		RS485	Protocolo RS485 de saída MODBUS RTU
			XXX mm	XXX mm significa a distância máxima de medição (default1000mm)
KUS	550	RS485	10000 mm

8Parâmetros que precisa de saber

Tipo de meio a medir (líquido ou sólido, nome específico, água limpa, esgoto, lama, gasolina, diesel, , dióxido de enxofre, etc.) Se é líquido, se há vapor, névoa, espuma, ondas, agitação, objetos flutuantes na superfície do líquido; se é sólido, se há poeira.
A temperatura e a pressão do meio.
A corrosão do meio: se for colocado num frasco, é necessário saber se o material do frasco tem um revestimento anticorrosivo.
O alcance de medição é de alguns metros e é necessário o ponto cego.
Ambiente de trabalho: como piscinas abertas, piscinas com tampa, tanques horizontais, verticais, esféricos, se o tanque está a pressão atmosférica, etc.
Voltagem de trabalho: 24VDC, 220VAC opcional pode ser personalizado 12VDC/9VDC potência comum.
Signais de saída: 4 ′ 20 mA corrente 485/0-3V, 0-5V tensão de saída/output de relé.
Forma do equipamento: necessidade de um visor; tipo em uma peça ou tipo dividido.

9Mais aplicações

O medidor de nível ultrasónico KUS630D é um medidor de nível concebido com o princípio de variação ultrasônica que integra um sensor e uma unidade electrónica,que podem medir eficazmente o nível de materiais em recipientes abertos ou fechadosO sensor adota material PVDF, por isso pode ser amplamente utilizado em vários campos industriais.
