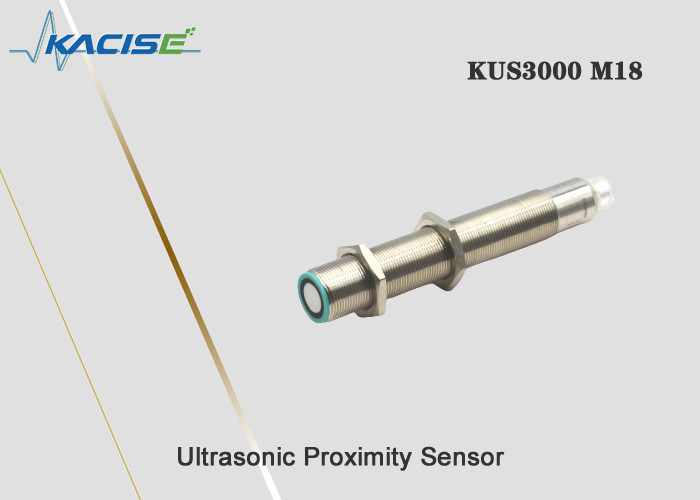

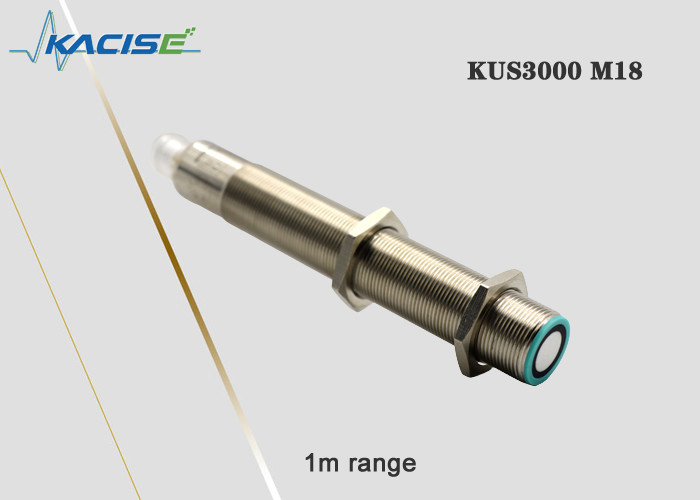

KUS3000 M18 Sensor de Proximidade Ultrassônica Compacto Com Alta Repetitividade com Classe de Proteção IP65

KUS3000 M18 Sensor de Proximidade Ultrassônica Compacto Com Alta Repetitividade com Classe de Proteção IP65

Sensor de proximidade ultrassônico de abrigo compacto

Sensor ultrassônico do transdutor M18

Sensor de proximidade KUS3000 ultrassônico

Lugar de origem:

CHINA

Marca:

Kacise

Certificação:

CE

Número do modelo:

KUS3000 M18

Conversar
Falem Agora.
Detalhes do produto
Distância:
1m
Produção:

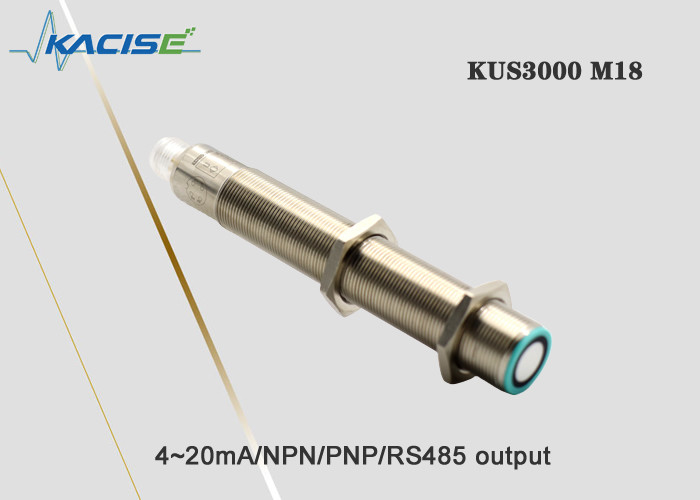

4~20mA/NPN/PNP/RS485
Classe de protecção:
IP65
Fornecimento de energia:
13-30V
Materiais:
Cobre folheado a níquel
Temperatura:
-25~70℃
Precisão:
≤ 1%
Destacar:

Sensor de proximidade ultrassônico de abrigo compacto

,

Sensor ultrassônico do transdutor M18

,

Sensor de proximidade KUS3000 ultrassônico

Termos de pagamento e envio
Quantidade de ordem mínima
1
Preço
negociável
Detalhes da embalagem
5*15*5cm, 0.1kg
Tempo de entrega
5-8 dias do trabalho
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte
100+
Descrição do produto



KUS3000 M18 Ultrassonômetro de nível



1Estrutura dimensional


A unidade é mm.

KUS3000 M18 Sensor de Proximidade Ultrassônica Compacto Com Alta Repetitividade com Classe de Proteção IP65 0

Estrutura de tamanho da série M18


2Interface elétrica



KUS3000 M18 Sensor de Proximidade Ultrassônica Compacto Com Alta Repetitividade com Classe de Proteção IP65 1





KUS3000 M18 Sensor de Proximidade Ultrassônica Compacto Com Alta Repetitividade com Classe de Proteção IP65 2

Nota: Este produto tem duas especificações de cabos, e as instruções de fiação dos cabos das duas especificações são as seguintes:

Cabos de tipo A Cabos do tipo B
Pin1 Castanho Pin1 Amarelo
Pin2 Branco Pin2 Negro
Pin3 Azul Pin3 Vermelho
Pin4 Negro Pin4 Verde

A mistura de cabos por defeito baseia-se nas especificações recebidas pelo cliente



3Parâmetro técnico



M18
Distância 150... 1000 mm
Intervalo ajustável 150... 1000 mm
ponto cego 0... 150 mm
Tempo de resposta 10 ms aproximadamente

Luz indicadora

Luz LED azul A luz azul pisca para indicar que a calibração pode ser realizada.A luz azul vai piscar dentro de 5 minutos após a energia é ligadaApós 5 minutos, a luz azul está sempre acesa para indicar que o sensor não pode receber o comando Calibração. .
Lâmpada LED Utiliza-se para indicar se o objeto medido é detectado.e ele pode ser mudado para o próximo estado de calibração.
Luz LED vermelha

Em estado de funcionamento normal, a luz vermelha não está acesa e a luz vermelha está acesa para indicar que há uma falha.

Durante o processo de calibração, a luz vermelha piscando indica que o sensor bloqueia o estado de perda de eco ou infinito atual e o usuário pode alternar para o próximo estado de calibração.

Parâmetros elétricos

Tensão de alimentação 13... 30 V DC, requisitos especiais de alta tensão podem ser personalizados
Corrente sem carga I0 ≤ 45 mA

Modelos espectrográficos da IOT

Tensão de alimentação 3.3-12 DC, onda 10 % SS
Consumo de energia I0 ≤ 15 mA, modo de repouso≤1 mA, despertar em série,

Produção

Tipo de saída

1 Pode ser calibrada a saída do interruptor PNP, a saída normalmente aberta e a saída por muito tempo fechada

2 Saída do interruptor NPN saída normalmente aberta e programável por muito tempo fechada

3 Saída de tensão analógica 0-10V programável.

4 Saída analógica 4-20mA programável

5 saída RS485 E4 programável.

Excesso de corrente 200 mA, Proteção contra polaridade inversa, proteção contra curto-circuito
Configuração padrão

M18 Ponto de mudança A1: 150 mm Ponto de mudança A2: 1000 mm

M30 Ponto de mudança de tipo 1 A1 Ponto de mudança de 200 mm A2: 2000 mm

M30 ponto de interrupção tipo 2 A1 300 mm ponto de interrupção A2: 4000 mm

M30 ponto de interrupção tipo 3 A1 500 mm ponto de interrupção A2: 6000 mm

Queda da tensão de saída ≤ 2,5 V
Repetitividade ≤ 1 %
Nível de ligação/desligação f ≤ 13 Hz Alta frequência pode ser personalizada
Amplitude característica de histerese por defeito 5% do valor definido, requisitos especiais podem ser personalizados
Intervalo de compensação de temperatura -40°C-85°C

Requisitos de temperatura

Temperatura de funcionamento -25...70°C ((248...343K)
Temperatura de armazenamento -40...85°C ((233...358K)

Descrição da peça mecânica

Conexão Conector V1 ((M12×1), 4-Pin
Classe de protecção IP65 Outros podem ser personalizados
Material de concha Outros, de cobre niquelado



Nota: Quando o produto M18 e o produto M30 têm uma saída analógica de 4-20mA, o método de ligação do contador é diferente do do produto 550,600.Uma vez que o terminal de saída dos produtos M18 e M30 é alimentado por VDD, tal como mostrado na figura 1, o contador deve ser ligado à porta de alimentação.

KUS3000 M18 Sensor de Proximidade Ultrassônica Compacto Com Alta Repetitividade com Classe de Proteção IP65 3

Figura 1 Diagrama do circuito de alimentação de saída

KUS3000 M18 Sensor de Proximidade Ultrassônica Compacto Com Alta Repetitividade com Classe de Proteção IP65 4

Figura 2 Diagrama esquemático do método de ligação



4Aplicação



KUS3000 M18 Sensor de Proximidade Ultrassônica Compacto Com Alta Repetitividade com Classe de Proteção IP65 5
