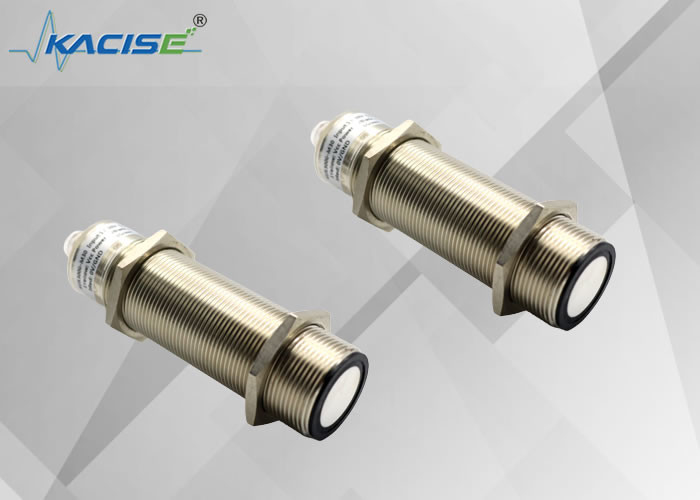

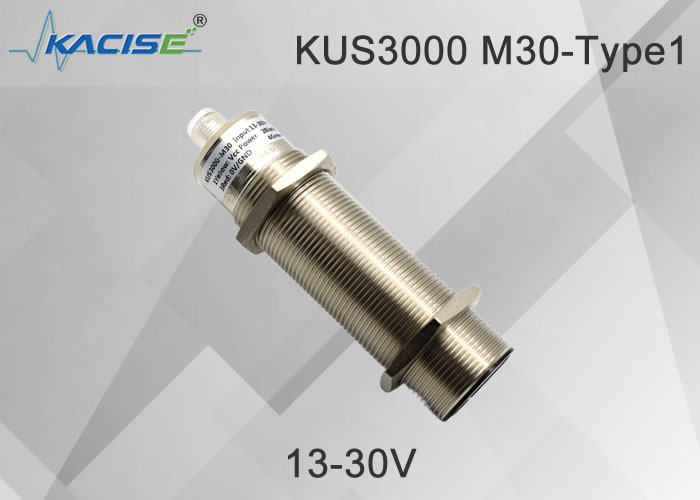

KUS3000 M30-tipo1 Medidor de nível ultrasónico
1. Característica
2Estrutura dimensional
A unidade é mm.
3Interface elétrica
Nota: Este produto tem duas especificações de cabos, e as instruções de fiação dos cabos das duas especificações são as seguintes:
Cabos de tipo A | Cabos do tipo B | ||
Pin1 | Castanho | Pin1 | Amarelo |
Pin2 | Branco | Pin2 | Negro |
Pin3 | Azul | Pin3 | Vermelho |
Pin4 | Negro | Pin4 | Verde |
A mistura de cabos por defeito baseia-se nas especificações recebidas pelo cliente
M30-tipo 1 | |

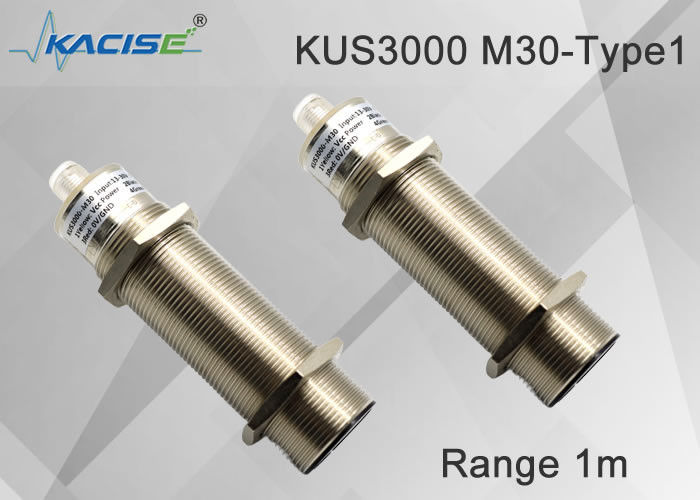

Distância | 200... 2000 mm |
Intervalo ajustável | 200... 2000 mm |
Ponto cego | 0... 200 mm |
Tempo de resposta | 10 ms aproximadamente |
Luz indicadora
Luz LED azul | A luz azul pisca para indicar que a calibração pode ser realizada.A luz azul vai piscar dentro de 5 minutos após a energia é ligadaApós 5 minutos, a luz azul está sempre acesa para indicar que o sensor não pode receber o comando Calibração. . |
Lâmpada LED | Utiliza-se para indicar se o objeto medido é detectado.e ele pode ser mudado para o próximo estado de calibração. |
Luz LED vermelha |
No estado normal de funcionamento, a luz vermelha não está acesa e a luz vermelha está acesa para indicar que há uma falha. Durante o processo de calibração, a luz vermelha piscando indica que o sensor bloqueia o estado de perda de eco ou infinito atual e o usuário pode alternar para o próximo estado de calibração. |
Parâmetros elétricos
Tensão de alimentação | 13... 30 V DC, requisitos especiais de alta tensão podem ser personalizados |
Corrente sem carga I0 | ≤ 45 mA |
Modelos espectrográficos da IOT
Tensão de alimentação | 3.3-12 DC, onda 10 % SS |
Consumo de energia I0 | ≤ 15 mA, modo de repouso≤1 mA, despertar em série, |
Produção
Tipo de saída |

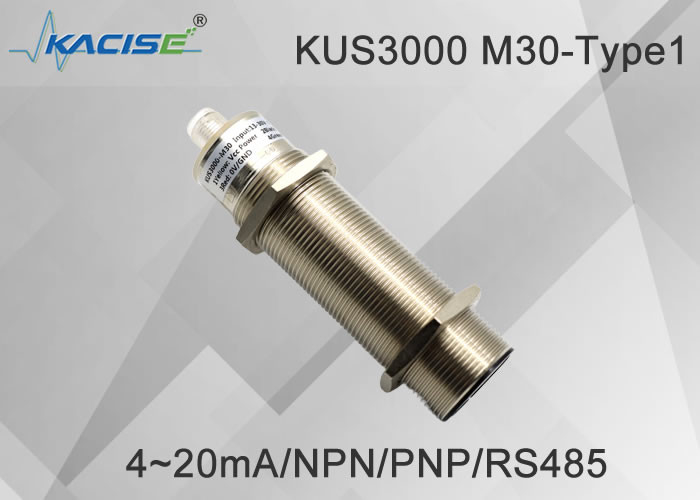

1 Pode ser calibrada a saída do interruptor PNP, a saída normalmente aberta e a saída por muito tempo fechada 2 Saída do interruptor NPN saída normalmente aberta e programável por muito tempo fechada 3 Saída de tensão analógica 0-10V programável. 4 Saída analógica 4-20mA programável 5 saída RS485 E4 programável. |
Excesso de corrente | 200 mA, Proteção contra polaridade inversa, proteção contra curto-circuito |
Configuração padrão |
M18 Ponto de mudança A1: 150 mm Ponto de mudança A2: 1000 mm M30 Ponto de mudança de tipo 1 A1 Ponto de mudança de 200 mm A2: 2000 mm M30 ponto de interrupção tipo 2 A1 300 mm ponto de interrupção A2: 4000 mm M30 ponto de interrupção tipo 3 A1 500 mm ponto de interrupção A2: 6000 mm |
Queda da tensão de saída | ≤ 2,5 V |
Repetitividade | ≤ 1 % |
Nível de ligação/desligação f | ≤ 13 Hz Alta frequência pode ser personalizada |
Amplitude característica de histerese por defeito | 5% do valor definido, requisitos especiais podem ser personalizados |
Intervalo de compensação de temperatura | -40°C-85°C |
TtemperaturaREquipamentos
Temperatura de funcionamento | -25...70°C ((248...343K) |
Temperatura de armazenamento | -40...85°C ((233...358K) |
Descrição da peça mecânica
Máquina par | Conector V1 ((M12×1), 4-Pin |

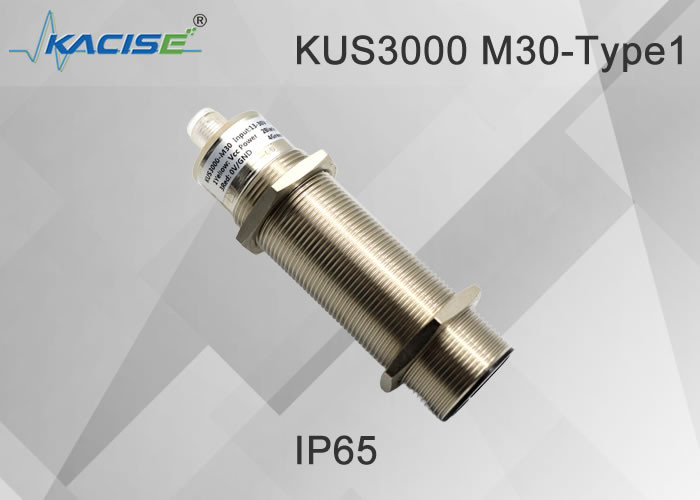

Classe de protecção | IP65 Outros podem ser personalizados |
Material de concha | Outros, de cobre niquelado |
NotasQuando o produto M18 e o produto M30 têm uma saída analógica de 4-20mA, o método de ligação do contador é diferente do do produto 550,600.Uma vez que o terminal de saída dos produtos M18 e M30 é alimentado por VDD, tal como mostrado na figura 1, o contador deve ser ligado à porta de alimentação.
Figura 1 Diagrama do circuito de alimentação de saída
Figura 2 Diagrama esquemático do método de ligação
5Descrição da função do sensor
Ajuste e ajuste antecipado do ponto de interrupção e do intervalo de saída do interruptor e dos produtos de saída analógica
O valor do interruptor e a saída analógica podem ser definidos usando o terminal de ajuste, especificamente, existem 8 modos de trabalho que podem ser definidos.
O método específico de fixação de cada tipo de farinha de feijão consiste nas seguintes etapas.
No primeiro passo, o usuário seleciona uma distância definida por si mesmo, ou coloca o sensor em um estado de onda perdida.
A segunda parte, conectar o terminal de calibração à fonte de alimentação ou GND, mantê-lo ligado até que a luz amarela pisca (se a onda é perdida, a luz vermelha pisca).
Na terceira etapa, o usuário seleciona a segunda distância definida por si mesmo, ou deixa o sensor entrar no estado de onda perdida.
O quarto passo, conecte o terminal de calibração ao GND ou fonte de alimentação (o estado é diferente do segundo passo), mantê-lo ligado até que a luz amarela pisca (se a onda é perdida,a luz vermelha pisca).
Há 8 modos de trabalho de saída do interruptor
1. modo de janela normalmente aberta (produtos de saída analógicos estão no modo de trabalho linear positivo ou no modo de medição de distância).
2. Modo de janela normalmente fechada (produto de saída analógico em modo de trabalho linear negativo ou modo de medição do nível do líquido).
3Ponto único em modo aberto.
4- Ponto único em modo fechado.
5- Modo aberto de ponto único com grande intervalo de histerese.
6Ponto único normalmente fechado com grande modo de intervalo de histerese.
7. Se detectar o modo normalmente aberto.
8Se a detecção do modo normalmente fechado.
Descrição dos produtos do modelo de saída RS485.
Existem 3 modos de trabalho,
1: Modo de medição automática, o sensor mede continuamente o nível e a distância do líquido e o utilizador pode ler os resultados da medição através da interface 485 a qualquer momento.
2Se o utilizador não iniciar uma comunicação 485, o sensor iniciará uma medição e comunicará o resultado.
3: modo de repouso, o produto entra no modo de repouso, o utilizador acorda primeiro o sensor através da interface 485 e, em seguida, inicia uma medição e obtém o resultado antes de o sensor voltar a dormir.
Definição do significado do indicador LED | |||
No momento da calibração | Durante o trabalho normal | ||
Luz vermelha | Brilhante | Indicação de erro | Indicação de erro |
extinguir | trabalho normal | trabalho normal | |
brilho | Indica o estado da estação de calibração de bloqueio da perda de eco | sem sentido. | |
Luz amarela | Brilhante | - Não. | Objeto detectado |
extinguir | - Não. | O objeto medido está perdido | |
brilho | Instrui o estágio de calibração para bloquear a posição atual e pode mudar para o próximo estado de calibração | Os estados de eco perdido e de eco detectado alternam-se. Relativamente críticos. | |
Luz azul | Brilhante | fonte de alimentação normal | fonte de alimentação normal |
extinguir | Fornecimento de energia anormal | Fornecimento de energia anormal | |
brilho | Indica que o utilizador pode calibrar o sensor no momento actual | sem sentido. |
KUS
|
Tipos de | Produção | Distância | Descreva | |
M18 | Casa M18, alcance máximo de medição é de 1 metro | ||||
M30-tipo 1 | M30 Faixa máxima de medição é de 2 metros | ||||
M30-tipo 2 | M30 alcance máximo de medição é de 3 metros | ||||
M30-tipo 3 | M30 gama máxima de medição é de 6 metros, 8 metros podem ser personalizados | ||||
Personalizado | Shell suporta a personalização do usuário | ||||
NPN | saída como NPN | ||||
PNP | Output em PNP | ||||
10Votação | A saída é analógica 0-10V, a necessidade de alimentação é superior a 11V | ||||
5Vout | A saída é analógica 0-5V, a necessidade de alimentação é superior a 6V | ||||
MAout | A saída é analógica 4-20mA | ||||
RS485 | A saída é o protocolo RS485 Modbus, consulte o manual da interface do software para uma descrição específica. | ||||
XXX mm | O cliente especifica o intervalo linear ou intervalo de interrupção, que pode ser definido na fábrica | ||||
KUS | M30 | RS485 | 2000 mm |
