Lugar de origem: | China |
Marca: | Kacise |
Número do modelo: | KUS3000 M30-Type2 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | 5*15*5cm, 0.1kg |
Tempo de entrega: | 5-8 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Variar: | 4M | Resultado: | 4~20mA/NPN/PNP/RS485 |
---|---|---|---|
Aula de proteção: | IP65 | Fonte de energia: | 13-30V |
Material: | cobre folheado a níquel | Temperatura: | -25~70℃ |
Precisão: | ≤1% |

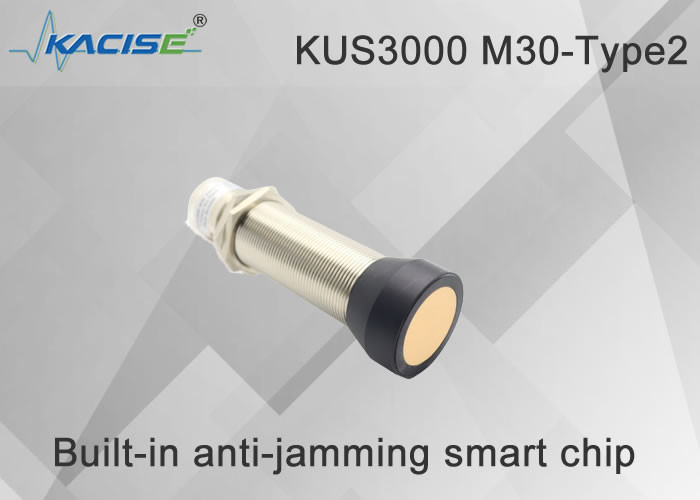

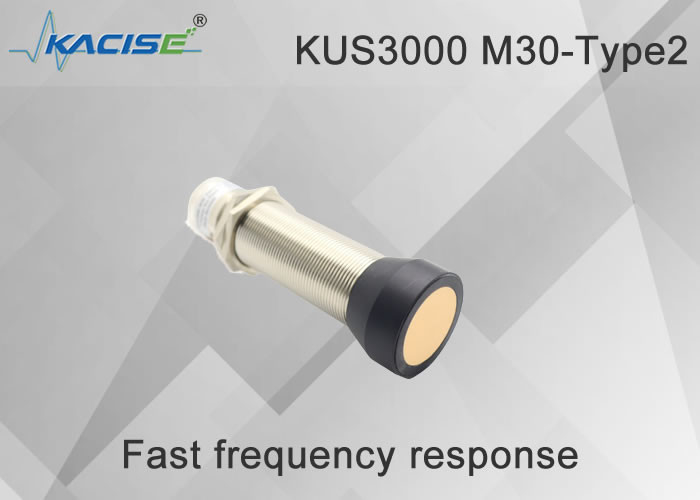

KUS3000 M30-Type2 Medidor de nível ultrassônico
1. Estrutura dimensional
A unidade é mm.
Estrutura de tamanho M30 tipo 2
2. Interface elétrica
Nota: Este produto tem duas especificações de cabo e as instruções de fiação de cabo das duas especificações são as seguintes:
Cabo tipo A | Cabo tipo B | ||
Pin1 | Marrom | Pin1 | Amarelo |
Pino2 | Branco | Pino2 | Preto |
Pin3 | Azul | Pin3 | Vermelho |
Pin4 | Preto | Pin4 | Verde |
A combinação de cabos padrão é baseada nas especificações recebidas pelo cliente
3. Parâmetro técnico
M18 | |
Variar | 300... 4000 milímetros |
Faixa de intervalo ajustável |
300….3500mm |
Ponto cego |
0 ... 300 milímetros |
Tempo de resposta | Aproximadamente.20ms |
Luz indicadora
luz led azul | A luz azul pisca para indicar que a calibração pode ser realizada.Azul e outras constantes indicam que a alimentação do sensor está normal.A luz azul piscará dentro de 5 minutos após a alimentação ser ligada, indicando que o usuário pode realizar o ajuste e calibração da saída.Após 5 minutos, a luz azul fica sempre acesa para indicar que o sensor não pode estar recebendo o comando de Calibração.. |
luz led Tellow | É usado para indicar se o objeto medido é detectado.Durante o estágio de calibração, a luz amarela pisca para indicar que o estado de calibração atual está bloqueado e pode ser alternado para o próximo estado de calibração. |
LED vermelho |
No estado normal de trabalho, a luz vermelha não está acesa e a luz vermelha está acesa para indicar que há uma falha. Durante o processo de calibração, a luz vermelha piscando indica que o sensor bloqueia a perda de eco atual ou o estado infinito, e o usuário pode alternar para o próximo estado de calibração. |
Parâmetros elétricos
Tensão de alimentação | 13 ... 30 V DC , requisitos especiais de tensão ampla podem ser personalizados |
Corrente sem carga I0 | ≤ 45 mA |
Modelos espectrais de IOT
Tensão de alimentação | 3,3-12 DC, ondulação 10%SS |
Consumo de energia I0 | ≤ 15 mA, modo de suspensão ≤1mA, ativação serial, |
Resultado
tipo de saída |
1 Saída do interruptor A saída PNP normalmente aberta e fechada há muito tempo pode ser calibrada 2 Saída do comutador Saída NPN normalmente aberta e fechada há muito tempo programável 3 Saída de tensão analógica 0-10V programável. 4 saída analógica 4-20mA programável 5 Saída RS485 E4 programável. |
Sobrecorrente Ie | 200 mA, proteção contra inversão de polaridade, proteção contra curto-circuito |
Configuração padrão |
M18 Ponto de comutação A1: 150mm Ponto de comutação A2: 1000mm M30 Tipo 1 ponto de comutação A1 200mm ponto de comutação A2: 2000mm M30 tipo 2 ponto de comutação A1 300mm ponto de comutação A2: 4000mm M30 tipo 3 ponto de comutação A1 500mm ponto de comutação A2: 6000mm |
Queda de tensão de saída | ≤ 2,5 V |
Repetibilidade | ≤1% |
nível on-off f | ≤ 13 Hz Alta frequência pode ser personalizada |
Amplitude característica de histerese padrão | 5% do valor definido, requisitos especiais podem ser personalizados |
Faixa de compensação de temperatura | -40℃-85℃ |
Requisitos de temperatura
Temperatura de trabalho | -25…70℃(248...343K) |
Temperatura de armazenamento | -40…85℃(233...358K) |
Descrição da parte mecânica
Conexão | Conector V1 (M12 × 1), 4 pinos |
Aula de proteção | IP65 Outro pode ser personalizado |

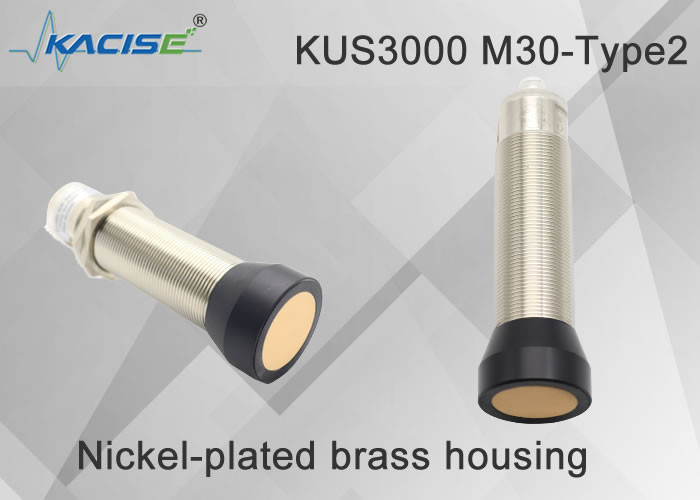

Material da casca | Cobre niquelado, outros podem ser personalizados |
Nota: Quando o produto M18 e o produto M30 têm saída analógica de 4-20 mA, o método de conexão do medidor é diferente do produto 550.600.Como o terminal de saída dos produtos M18 e M30 é alimentado por VDD, conforme mostrado na Figura 1, o medidor deve ser conectado à porta da fonte de alimentação.Entre o terminal de saída e o terminal de saída, o diagrama de instruções de conexão é mostrado na Figura 2:
Figura 1 Diagrama do circuito da fonte de alimentação de saída
Figura 2 Diagrama esquemático do método de conexão
4. Informações do pedido
KUS | Tipos de | resultado | variar | descrever | |
M18 | Invólucro M18, faixa de medição máxima é de 1 metro | ||||
M30-Type1 | A faixa de medição máxima do M30 é de 2 metros | ||||
M30-Type2 | A faixa de medição máxima do M30 é de 3 metros | ||||
M30-Type3 | A faixa máxima de medição do M30 é de 6 metros, 8 metros podem ser personalizados | ||||
Personalizado | Shell oferece suporte à personalização do usuário | ||||
NPN | saída como NPN | ||||
PNP | saída como PNP | ||||
10Vout | A saída é analógica 0-10V, o requisito de fonte de alimentação é maior que 11V | ||||
5Vout | A saída é analógica 0-5V, o requisito de fonte de alimentação é maior que 6V | ||||
mAout | A saída é analógica 4-20mA | ||||
RS485 | A saída é o protocolo Modbus RS485, consulte o manual da interface do software para obter uma descrição específica. | ||||
XXX mm | O cliente especifica o intervalo linear ou intervalo de comutação, que pode ser definido na fábrica | ||||
KUS | M30 | RS485 | 2000mm |
5.Aplicativo
